壁挂式工业粉尘采样检测传感装置结构

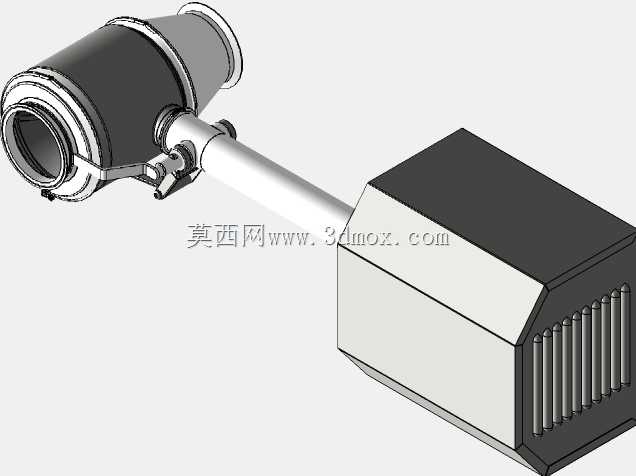

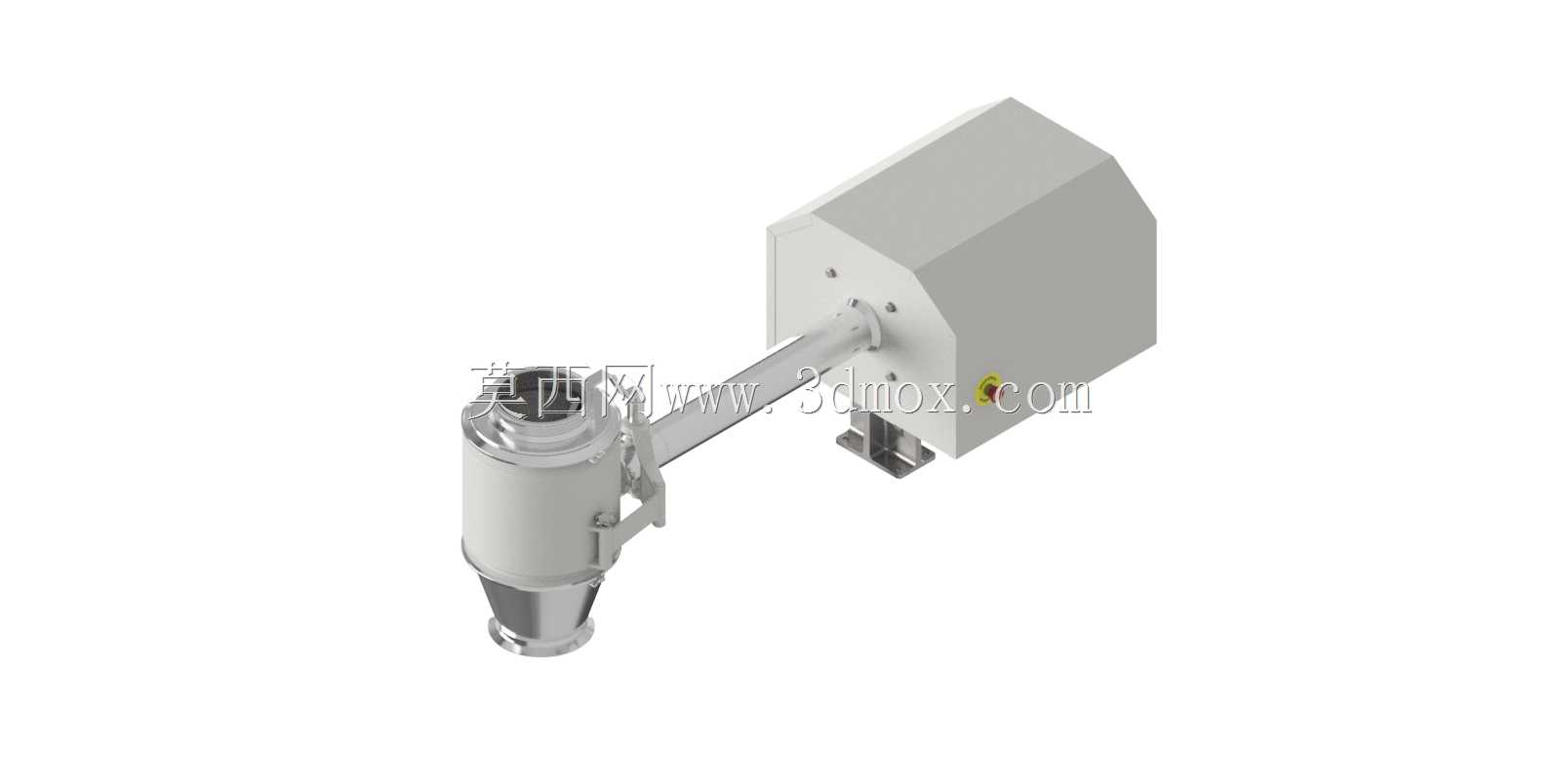

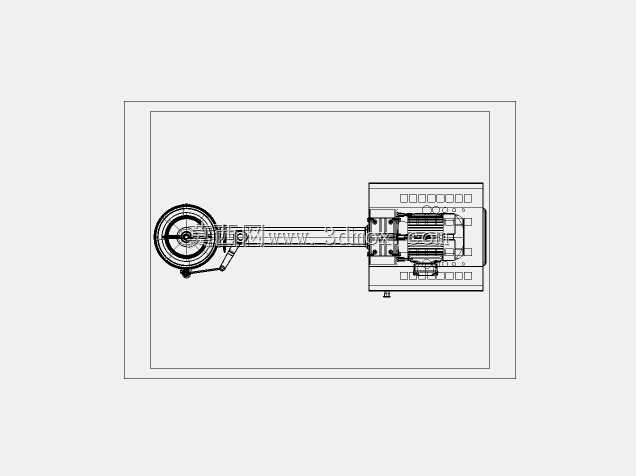

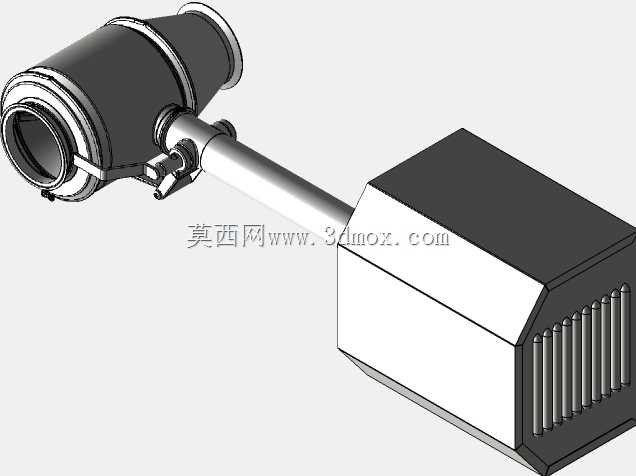

　　在工业生产现场的粉尘浓度监测环节，这类壁挂式检测传感装置是车间环境安全管控的核心硬件之一，常被布置在粉体加工车间、粮食仓储转运点、金属打磨工位、化工粉体投料区这类存在可燃或有害粉尘溢出风险的区域，承担实时采集空气悬浮颗粒物浓度、输出预警信号的功能，是职业健康防护、粉尘防爆管控体系里的前端感知节点。从结构设计逻辑来看，整套装置采用主机与采样探头分体式布局，主机舱为切角多边形封闭壳体，这种造型并非单纯的外观考量，一方面切角结构可以减少壳体在安装时与墙面管线、相邻设备的干涉，另一方面封闭的舱体结构能够适配工业现场多尘、存在轻度喷淋溅水的使用环境，避免内部电路、采样气路组件直接暴露在外界环境中，延长核心元器件的使用寿命。

　　主机舱背部预留了标准壁挂安装位，安装时可直接通过膨胀螺栓固定在车间立柱或墙面，安装基准面距离地面的高度通常设置在1.5-2米区间，这个高度既能够匹配作业人员呼吸带的采样高度，也能避免地面清扫、设备搬运时的碰撞损伤，安装边界需要预留至少150毫米的侧向操作空间，方便后期校准、滤芯更换等维护作业。延伸出的金属悬臂是整套结构的关键连接部件，采用薄壁不锈钢管材弯折成型，一端通过法兰盘与主机舱的采样气路接口密封连接，另一端承托锥形采样探头，悬臂长度根据现场监测点的覆盖范围设计，可让采样探头伸出墙面安装基准面300-400毫米，避开墙面附近的气流死角，保证采集到的气样具备现场代表性。锥形采样探头的结构设计充分考虑了气路流场特性，

　　下窄上宽的锥度结构可以让含尘气流进入探头时形成稳定的层流状态，避免湍流导致的大粒径粉尘过早沉降，影响检测数据的准确性，探头侧面设置的快拆卡扣结构，无需额外工具即可拆下前端的采样滤芯，日常维护时可快速完成滤芯更换、探头内壁清灰作业，降低现场运维的操作难度。主机舱侧面设置的状态指示灯采用内嵌式安装，避免突出结构在现场被磕碰损坏，指示灯可直观反馈设备的运行、故障、报警状态，现场巡检人员无需打开舱门即可快速判断设备工作状态。整套结构的配重经过合理分配，主机舱作为主要配重端贴近安装墙面，悬臂与探头的重量通过悬臂根部的加强筋结构传递到安装基座，长期使用不会出现悬臂下垂、连接部位漏气的问题。气路连接部位全部采用端面密封结构，相比传统的螺纹密封，

　　这种密封方式在反复拆装维护后仍能保持稳定的气密性，不会因为现场振动导致密封失效。在建模过程中，需要重点关注几个装配公差的匹配：一是悬臂与主机法兰的配合公差，既要保证连接强度，也要保证气路的同轴度，避免气路弯折导致采样流量不足；二是采样探头与悬臂端部的配合间隙，需要预留密封胶圈的安装槽位，保证含尘气流不会从连接缝隙溢出；三是主机舱背部安装孔的位置度公差，要匹配现场通用的壁挂安装支架孔距，降低现场安装的打孔调整工作量。这类传感装置的结构设计没有冗余的装饰性部件，每一处外形结构都服务于功能实现：多边形壳体的棱边做了小圆弧倒角，避免安装维护时划伤操作人员；悬臂表面做了拉丝钝化处理，在多尘潮湿环境下不易锈蚀；采样探头的锥形底部做了收边处理，不会积存冷凝水导致探头堵塞。在不同的应用场景下，这套结构还可以通过更换悬臂长度、调整探头采样口径来适配不同的监测需求，比如在高浓度粉尘工位可以缩短悬臂长度，避免探头被大量粉尘快速堵塞，在开阔车间环境可以加长悬臂扩大采样覆盖范围，整套结构的模块化设计让不同配置的零部件通用率达到85%以上，能够有效降低生产制造与后期备件储备的成本。
