提灯式流体视镜流量观测结构

　　在化工、食品制药、市政给排水等涉及流体输送的管路系统中，管路内部介质的流动状态始终是运维人员把控生产节奏、排查管路故障的核心观测点，这类提灯式结构的流体视镜，正是为了满足直管段通透观测需求设计的管路观测部件。不同于侧装式视镜仅能观测局部流态的局限，该结构采用通体同轴的通透设计，观测视窗沿管路轴向布置，能够让运维人员直观看到整段视镜腔体内的介质流动状态，无论是判断介质是否充满管路、识别流体中是否混有气泡或杂质，还是观测粘稠介质的流动速度，都能获得无遮挡的观测视野，在需要精准把控流体状态的工艺段，比如制药行业的纯化水输送管路、食品行业的糖浆输送管线、化工行业的腐蚀性药剂输送段，这类视镜都能发挥不可替代的作用。

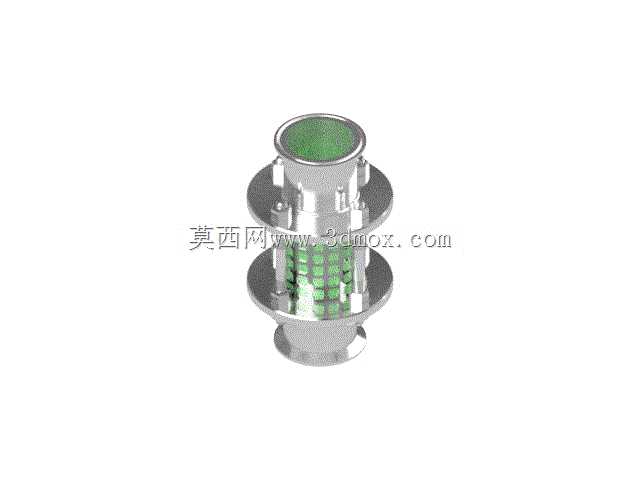

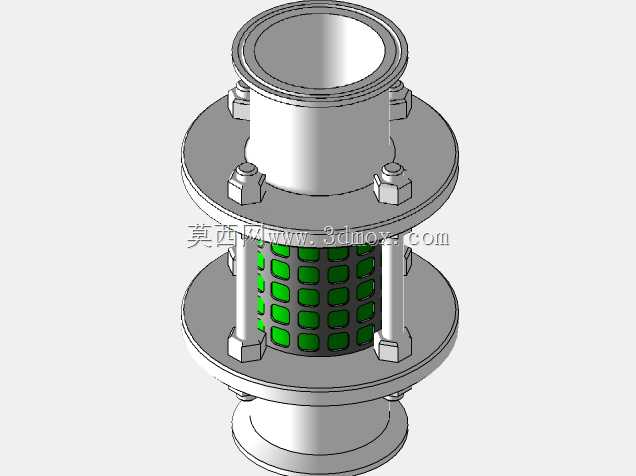

　　从结构设计逻辑来看，该视镜采用两端法兰对接的安装形式，上下两端的法兰盘与管路法兰的尺寸匹配，安装时只需在对接面加装密封垫片，通过螺栓紧固即可完成与管路的同轴连接，不需要对原有管路做额外改造，适配现有标准管路的安装接口。视镜主体的金属外壳采用对称式结构设计，中部的视窗区域采用耐压透明材质，外部的金属护架做了多道环形加强筋设计，既能够给内部透明视窗提供足够的结构支撑，避免管路压力波动导致视窗破裂，又不会遮挡观测视线，金属护架上的镂空区域刚好对应视窗的观测范围，站在管路周边任意角度都能清晰看到内部流态。视镜内部的导流结构做了平滑过渡处理，介质从下端法兰进入视镜腔体后，不会因为腔体截面突变产生紊流，既能够减少流体对视窗内壁的冲刷，延长视窗的使用寿命，又能让流体保持稳定的流动状态，让观测到的流态更贴近管路内的真实情况，避免因为结构扰流导致观测误判。

　　在安装边界的把控上，该视镜的整体长度控制在标准直管段的安装预留尺寸范围内，两端法兰的连接尺寸符合通用管路法兰的标准规范，安装时不需要额外调整管路的支撑位置，只要保证两端管路同轴，紧固螺栓时按照对角顺序逐步施力，避免法兰偏斜导致密封失效即可。视镜的中部最大外径比法兰外径略小，安装后不会和周边的管路支架、保温层产生干涉，即使是在管路排布密集的车间管廊上，也能顺利完成安装。视镜上下端的密封结构采用双重密封设计，金属壳体与透明视窗的接触位置做了精密的研磨处理，配套的密封件能够耐受对应工况下的温度与介质腐蚀，避免出现跑冒滴漏的问题。

　　从实际使用的功能特性来看，该视镜除了基础的流态观测功能外，还可以辅助判断管路的通断状态，当管路出现堵塞故障时，通过视镜可以直接看到介质停滞的位置，快速定位故障点，减少管路排查的工作量。在带压管路系统中，该结构的视镜能够承受常规管路的工作压力，金属外壳的强度经过校核，即使出现短时的压力冲击，也不会出现结构损坏，透明视窗的材质经过耐冲击处理，不会因为温度骤变出现开裂的情况。在日常运维过程中，不需要拆卸视镜就可以完成流态检查，大幅降低了管路运维的工作量，也减少了因为拆卸管路导致的介质泄漏风险。对于需要定期校验流量传感器的管路段，这类视镜还可以作为直观的流态参照，对比流量传感器的数值与实际流态，判断传感器是否存在计量偏差，保障工艺参数的准确性。
