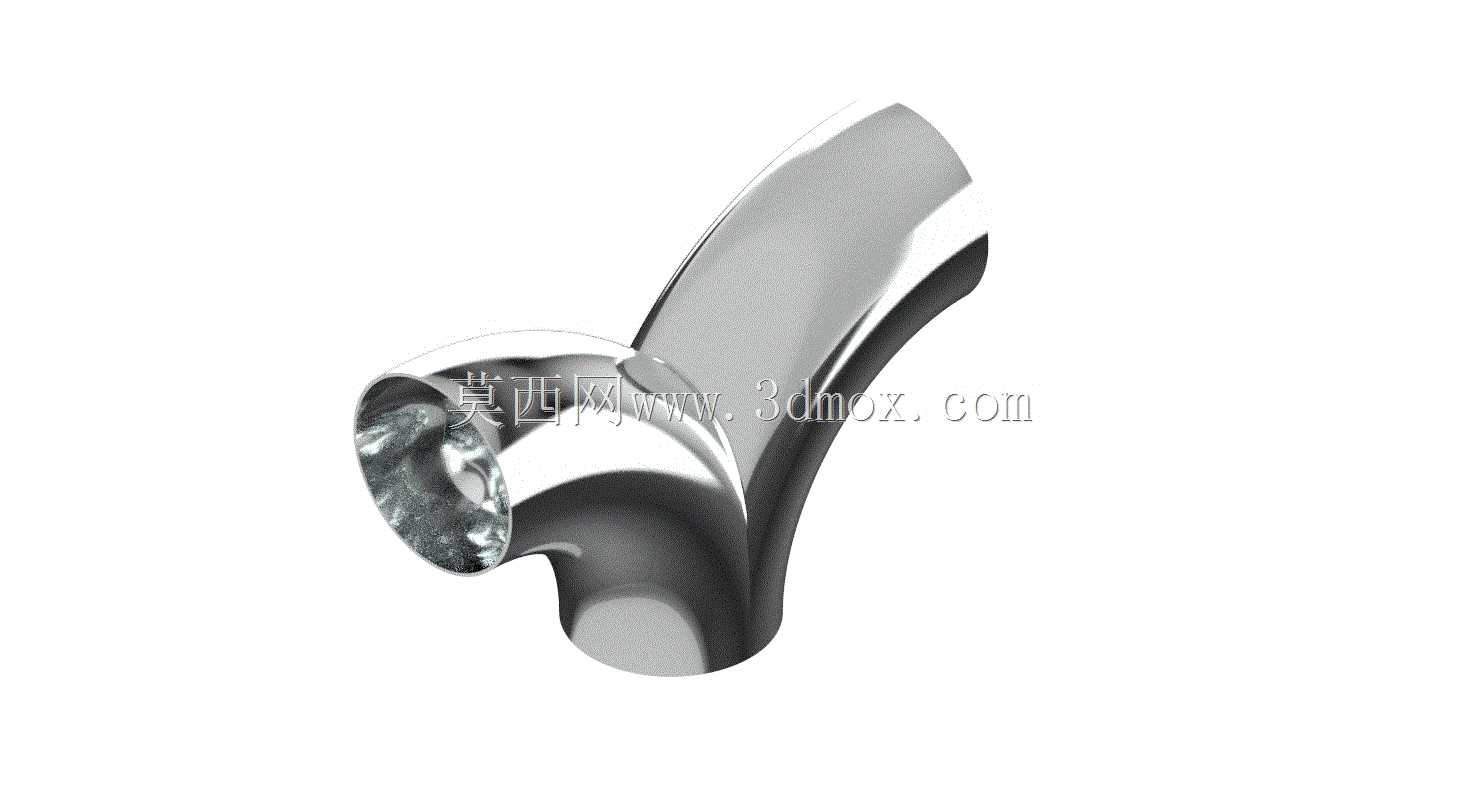

弯径Y型流体管路三通接头结构

　　这款弯径Y型三通接头，主要应用在民用供水、卫浴出水终端、小型流体输送支路的管路布设场景中，日常最常见的使用场景是台盆出水、淋浴混水终端的管路衔接，也可适配小口径化工支路、净水设备管路的分流合流作业。不同于常规等径直三通的结构，这款接头采用非对称弯弧流道设计，其中一个支路采用大曲率弧形过渡，而非直角转折，能大幅降低流体在支路转向时的局部阻力，减少水流经过接头时的紊流、水噪问题，在冷热水交替输送的场景下，弧形流道也能缓解水温骤变带来的局部应力集中，降低长期使用后接头开裂渗漏的风险。从结构设计逻辑来看，接头的三个连接端采用统一的外螺纹接口标准，适配常规4分民用管路的连接尺寸，接口端面预留了密封垫圈的安装沉槽，安装时无需额外缠绕过多生料带，

　　仅需匹配对应规格的橡胶或硅胶密封垫，即可达到额定工作压力下的密封要求，避免螺纹配合间隙带来的渗漏隐患。接头主体的壁厚采用渐变式设计，在流道交汇的核心区域，壁厚比接口段厚1.2mm左右，这个区域是流体压力波动时应力最集中的位置，加厚处理能提升整体的耐压能力，而靠近接口的位置壁厚适当减薄，既可以控制整体重量，也能在安装拧紧时提供微量的形变余量，避免硬度过高导致的接口崩裂。外形尺寸上，接头的弧形支路中心距控制在42mm，直向支路的总长度为38mm，安装时预留的操作空间半径不小于55mm即可完成扳手拧紧作业，不会因为相邻管路间距过小导致安装工具无法就位。接头的外表面采用镜面抛光处理，并非单纯为了外观装饰，光滑的外表面能减少卫浴场景下水渍、

　　皂垢的附着，日常清洁时仅需软布擦拭即可去除表面污渍，同时抛光后的表面致密性更好，能抵御潮湿环境下的氧化锈蚀，延长在厨卫高湿度环境下的使用寿命。流道内部的转折位置全部做了圆弧倒圆处理，没有常规注塑或铸造件常见的披锋、直角台阶，流体经过时不会出现滞留区，在输送带有微量杂质的水体时，也不容易在接头内部积留污垢造成堵塞。在实际选型适配时，这款接头的额定工作压力为1.6MPa，适配的流体温度范围在0-90摄氏度，完全覆盖民用冷热水供水的工况要求，不适合用于高压蒸汽、强腐蚀性流体的输送场景。安装过程中需要注意，三个接口的拧紧力矩控制在15-20N·m即可，过大的力矩会导致螺纹滑牙或者接头本体开裂，尤其是在采用薄壁不锈钢管路连接时，

　　过大的拧紧力还会导致管路变形影响密封效果。不同于T型三通的流体分配逻辑，这款Y型弯径接头的弧形支路流量分配比约为6:4，直向支路的流体阻力更小，流量占比更高，弧形支路作为分流支路，适合连接手持花洒、面盆出水嘴等对流量要求稍低的终端，在布设管路时可以根据终端的流量需求选择对应接口连接，避免出现支路流量不足的问题。接头的本体材质采用铜合金一体成型，没有拼接焊缝，整体结构强度更高，不会出现焊缝位置长期使用后腐蚀渗漏的问题，表面的镀铬层厚度达到8微米以上，通过24小时盐雾测试无锈蚀，能适应长期潮湿的使用环境。
