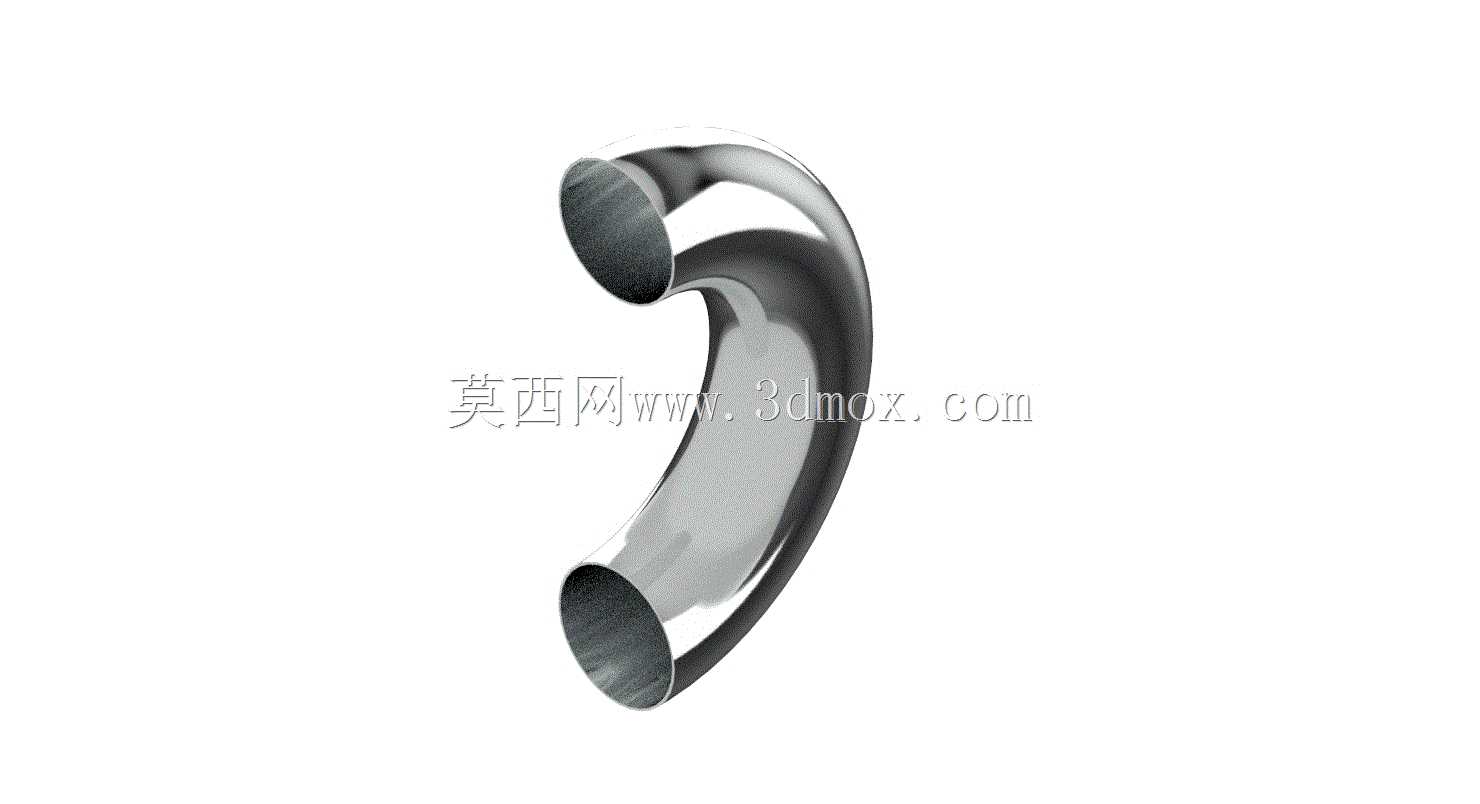

180度弯管式流体连接接头结构

　　在流体输送管路系统的布设场景中，这类180度弯转的管路接头是调整管路走向、完成紧凑空间内流体换向的核心连接件，常见于液压动力单元的阀组周边、小型制冷机组的冷媒管路排布、实验室分析仪器的气路连接，以及小型水处理设备的管路折返段，用来在有限的安装空间内完成管路的180度转向，避免管路弯折出现死折导致通径缩窄、流阻陡增的问题。从结构设计逻辑来看，这类弯管接头采用平滑的圆弧过渡流道，整个弯曲段的内壁曲率保持连续均匀，没有突变的台阶或者棱角，流体在流经弯转段时不会产生明显的涡流区，能有效降低管路运行过程中的压力损失，同时减少流体介质中固体颗粒在弯转处的沉积概率，长期运行也不容易出现管路堵塞的问题。接头两端采用等通径的接口设计，

　　和对应规格的管路对接时不需要做变径处理，接口处的端面加工精度满足密封配合要求，不管是采用卡套连接、焊接连接还是粘接连接，都能保证对接位置的密封可靠性，不会出现介质渗漏的情况。从安装边界来看，该弯管的弯曲半径经过优化，既不会因为弯曲半径过小导致管路内壁出现褶皱、影响通流能力，也不会因为弯曲半径过大占用过多的安装空间，在布设管路时，只需要预留对应弯曲轮廓的安装空间即可，两端接口的同轴度控制在合理公差范围内，和两端管路对接时不会产生额外的装配应力，避免长期运行过程中因为应力集中导致接头开裂或者密封失效。在实际选型应用时，需要结合管路内输送的介质特性匹配对应的接头材质，输送普通水介质可以采用常规工程塑料或者镀锌碳钢材质，

　　输送腐蚀性化学介质则需要匹配不锈钢或者耐腐工程塑料材质，同时要根据管路的工作压力等级确认接头的壁厚是否满足承压要求，避免运行过程中出现接头爆裂的风险。建模过程中，这类弯管的曲面构建需要重点保证内壁流道的顺滑性，弯曲段的截面圆度公差要控制在合理范围内，不能出现截面椭圆度过大导致通流面积变化的问题，两端接口的配合尺寸需要严格遵循对应管路标准的公差要求，保证和标准管路配件的互换性，不需要额外加工就可以直接完成装配。在设备的管路装配环节，这类180度弯管接头可以有效减少管路的连接件数量，相比采用两个90度弯头拼接实现180度转向的方案，整体的流阻更低，密封点更少，能降低管路系统的泄漏风险，同时减少装配的工作量，

　　在空间紧凑的小型设备内部应用优势尤为明显，比如在便携式液压工具、桌面型实验分析仪器这类内部空间极其有限的设备中，这类一体成型的180度弯管接头可以在完成管路换向的同时，最大化压缩管路占用的空间，让设备的整体结构更加紧凑。
