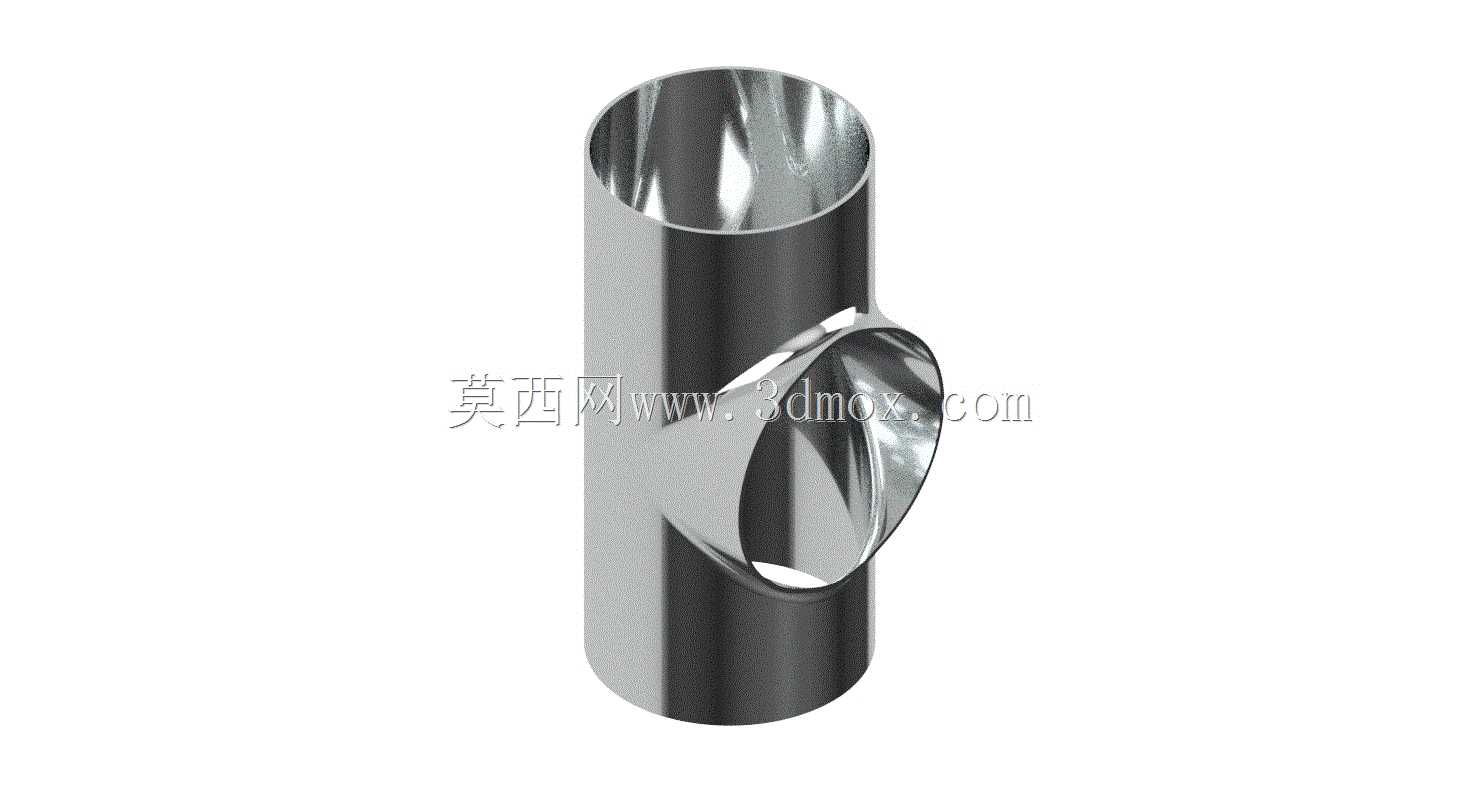

等径直交焊接式不锈钢三通管路连接件

　　在民用给排水、化工流体输送、暖通循环管网、食品级洁净管路系统中，等径直交三通是最常用的管路分流合流构件之一，这款焊接式不锈钢三通的设计，完全围绕现场安装的实际工况做了细节优化，没有多余的装饰性结构，所有几何特征都服务于连接可靠性与流体过流效率。从结构设计逻辑来看，这款三通采用主管与支管等径的直交布局，主管保持完整的通径轴向通道，支管垂直于主管轴线侧向接入，相贯线位置做了平滑的圆弧过渡处理，没有尖锐的棱角结构，一方面是为了降低流体在分流位置的局部阻力，减少紊流产生的振动与噪音，另一方面也避免了焊接过程中尖锐位置的应力集中，提升长期承压运行的结构强度。很多现场安装的新手容易忽略相贯线位置的处理，要是直接把支管切割成直角抵在主管外壁焊接，

　　不仅焊道填充量不均匀，运行过程中受流体冲击、温度形变影响，焊根位置很容易出现裂纹泄漏，这款模型在相贯线位置预留了均匀的焊接坡口余量，安装时不需要现场二次修磨坡口，直接对齐定位后就能完成满焊作业，能有效缩短现场安装的工时。从安装边界来看，这款三通的三个连接端都预留了标准的对焊段长度，对接同外径的不锈钢管材时，焊道位置距离支管相贯区有足够的操作空间，不会出现焊枪操作空间不足导致的虚焊问题；主管的整体轴向长度经过优化，在满足支管焊接强度的前提下尽可能压缩了轴向尺寸，适合在管路排布紧凑的设备内部、管井狭窄空间内安装，不会因为构件长度过长导致管路排布需要额外调整走向。从功能特性来说，这款三通采用等径设计，三个接口的通流面积完全一致，

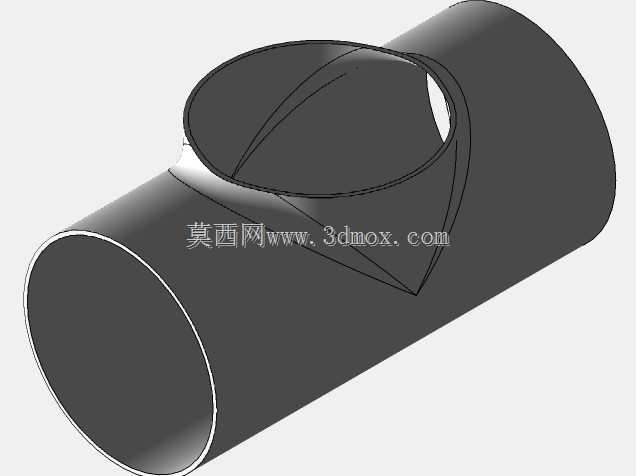

　　不管是用于单路输入双路输出的分流场景，还是双路输入单路输出的合流场景，都不会出现某一路通径缩窄导致的流量分配不均问题，内壁做了平滑打磨处理，没有凹凸的焊缝残留，输送含细小颗粒的流体时也不容易出现积料堵塞的问题，适合输送清水、腐蚀性化工介质、洁净蒸汽等多种介质。在实际选型应用中，这类焊接三通相比卡套式、螺纹连接的三通，承压能力更高，密封可靠性更强，没有可拆卸的密封件老化泄漏的隐患，适合长期免维护的固定管路系统使用，不管是室外埋地的供水管网，还是车间内的工艺流体管路，都能适配对应的使用需求。建模过程中，相贯线的生成是核心难点，需要保证主管与支管的曲面完全贴合，没有错位或者缝隙，否则导出工程图后下料尺寸会出现偏差，

　　直接导致现场管件无法对接；同时管壁厚度保持均匀一致，三个端口的端面都做了垂直于轴线的平切处理，保证对接管材时端面贴合严密，不会出现错边导致的焊道强度不足问题。另外这款三通的外表面没有多余的凸台、标识刻印结构，外壁光滑，后续做保温层包裹、防腐涂层处理时都能紧密贴合，不会因为表面有凸起导致保温层出现空隙，影响管路的保温或者防腐效果。在管路系统的应力计算中，三通位置是管路的应力集中点，这款设计在相贯线位置做了轻微的壁厚加强处理，没有额外增加加强筋这类影响流体流动的结构，通过局部壁厚的优化来提升承压能力，既保证了通流顺畅，也满足了高压工况下的强度要求，不需要额外做补强处理就能满足常规中低压管路的使用要求。
