适配运动相机的三轴无刷伺服稳定导轨结构

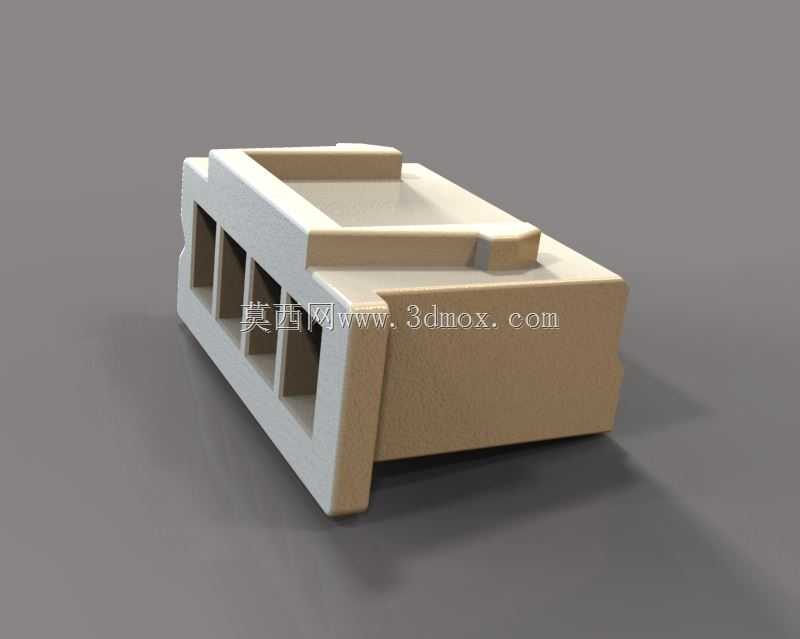

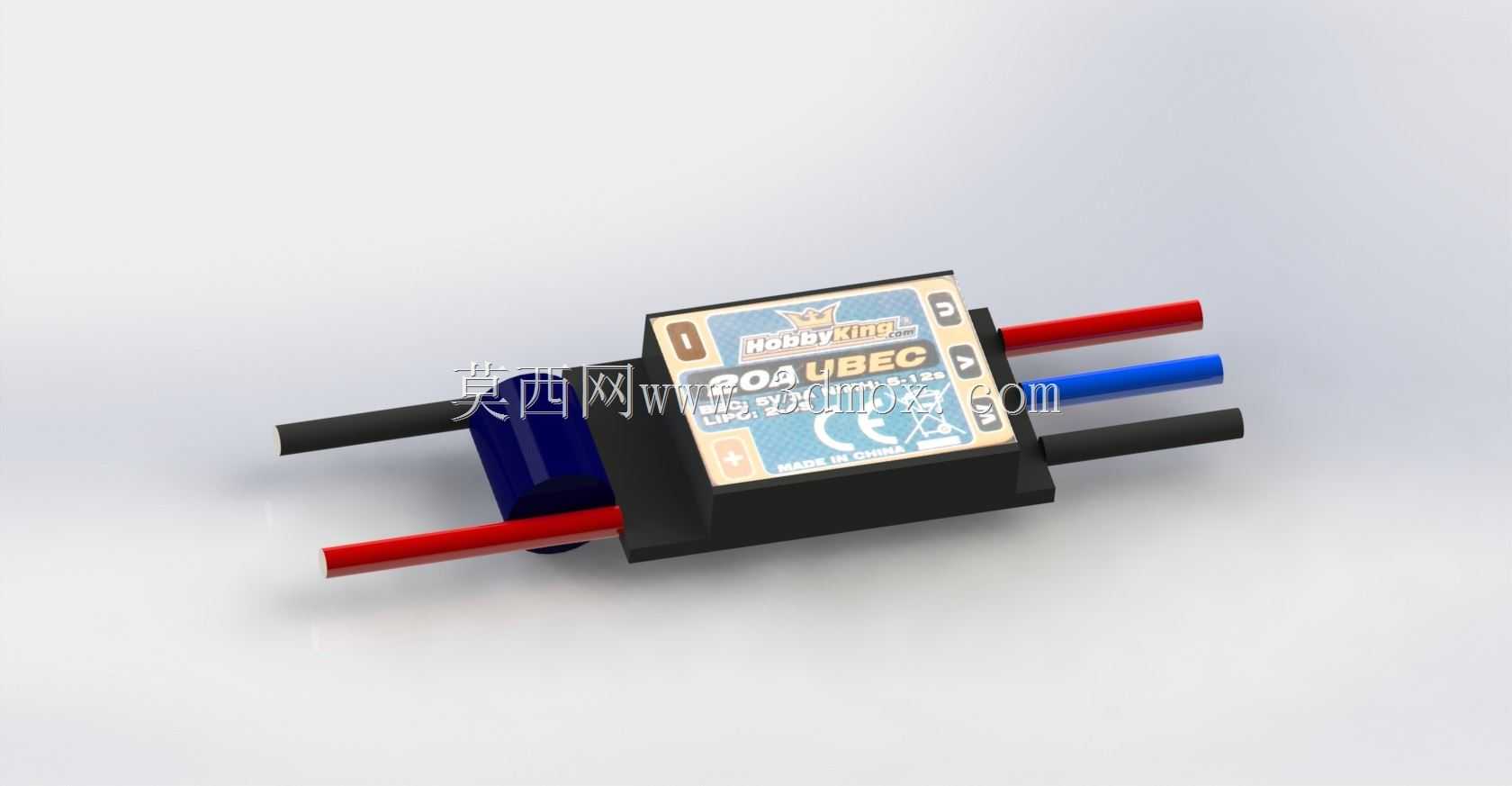

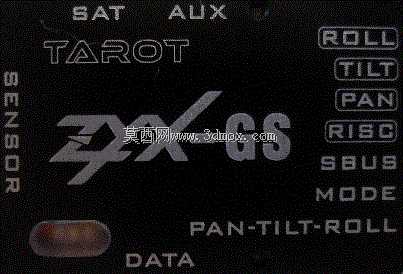

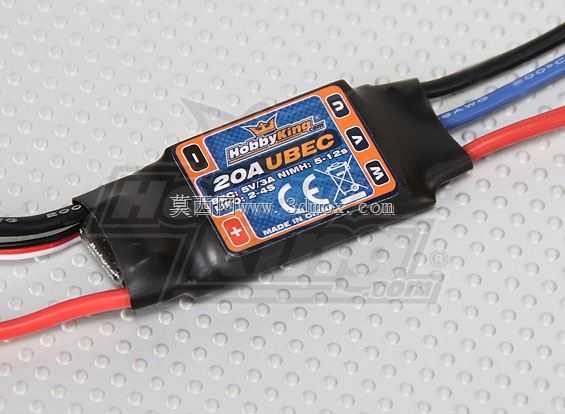

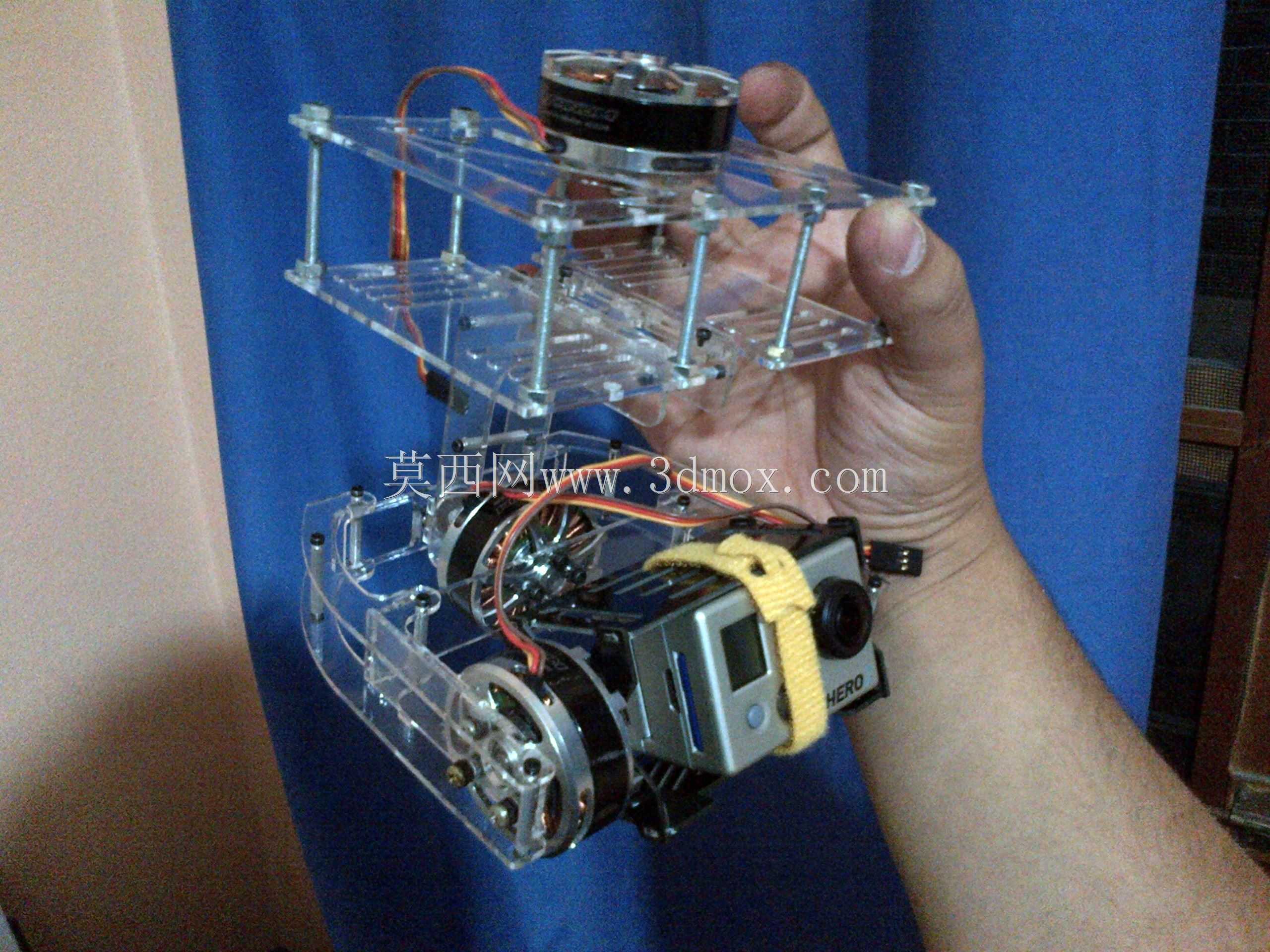

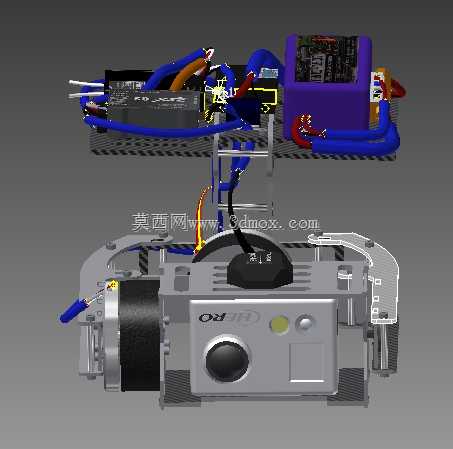

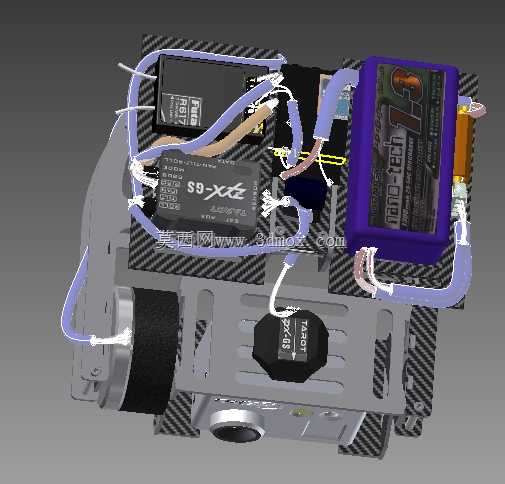

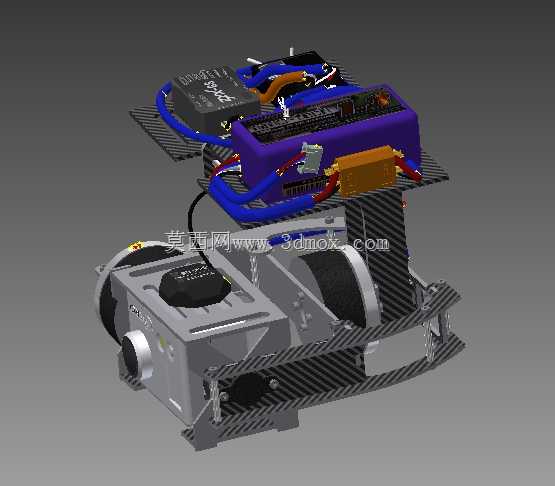

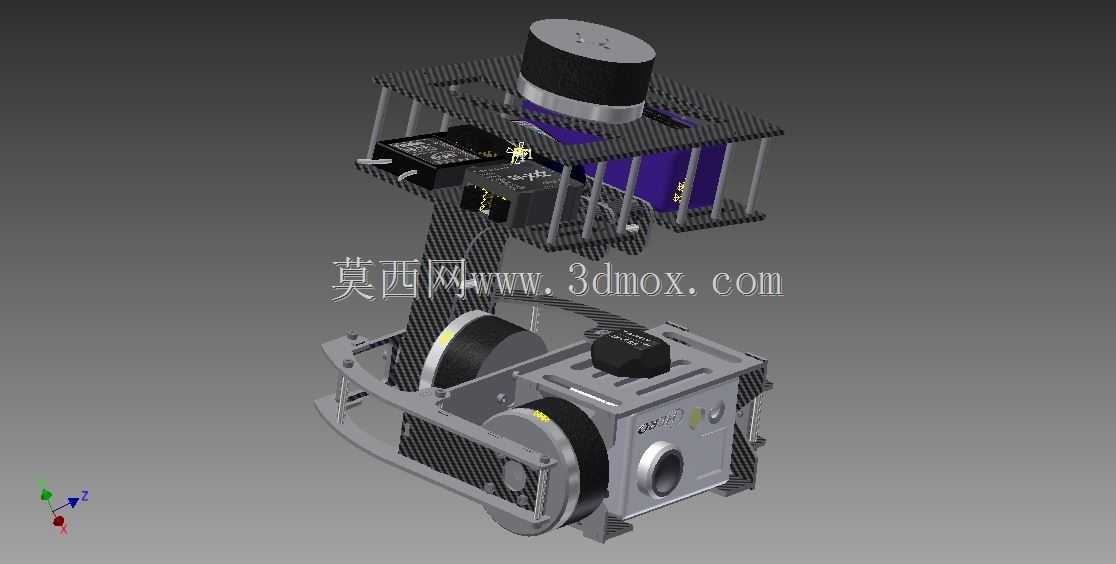

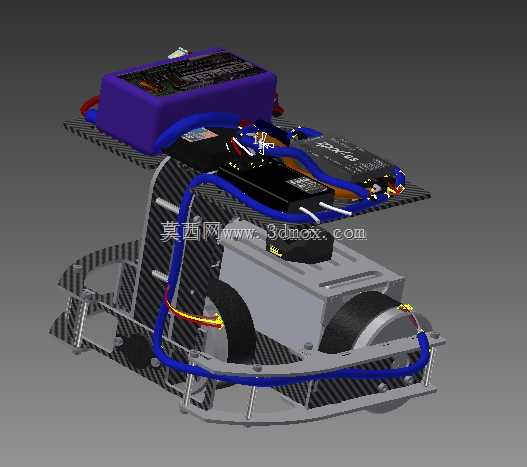

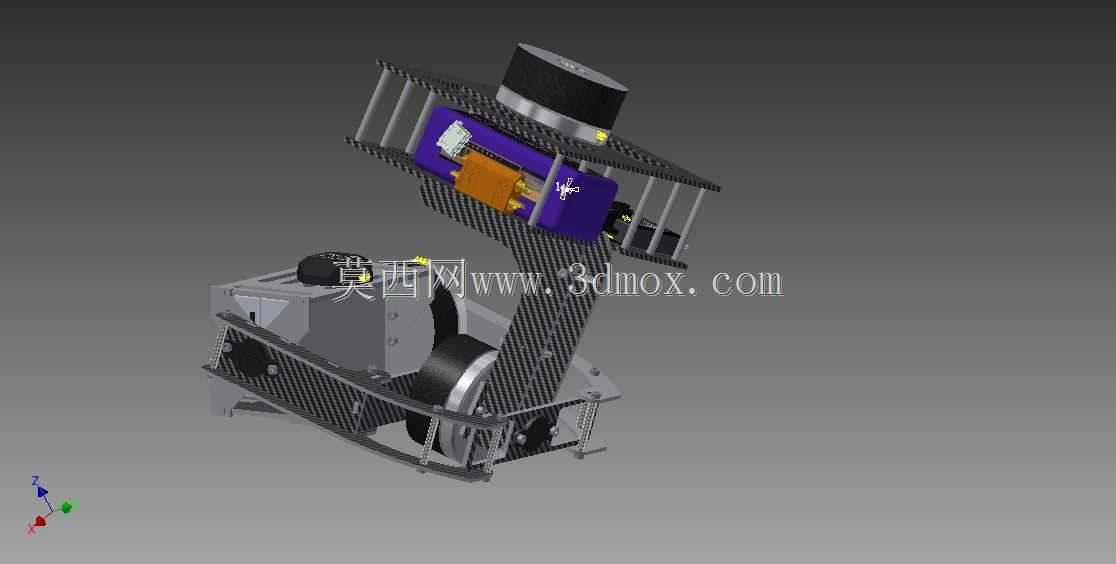

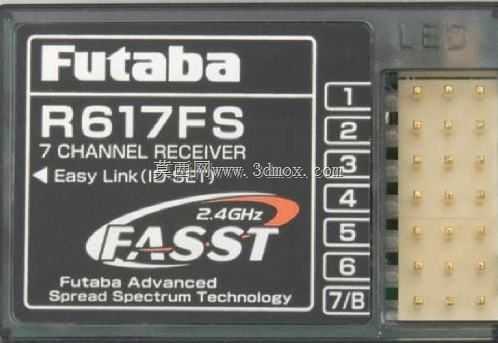

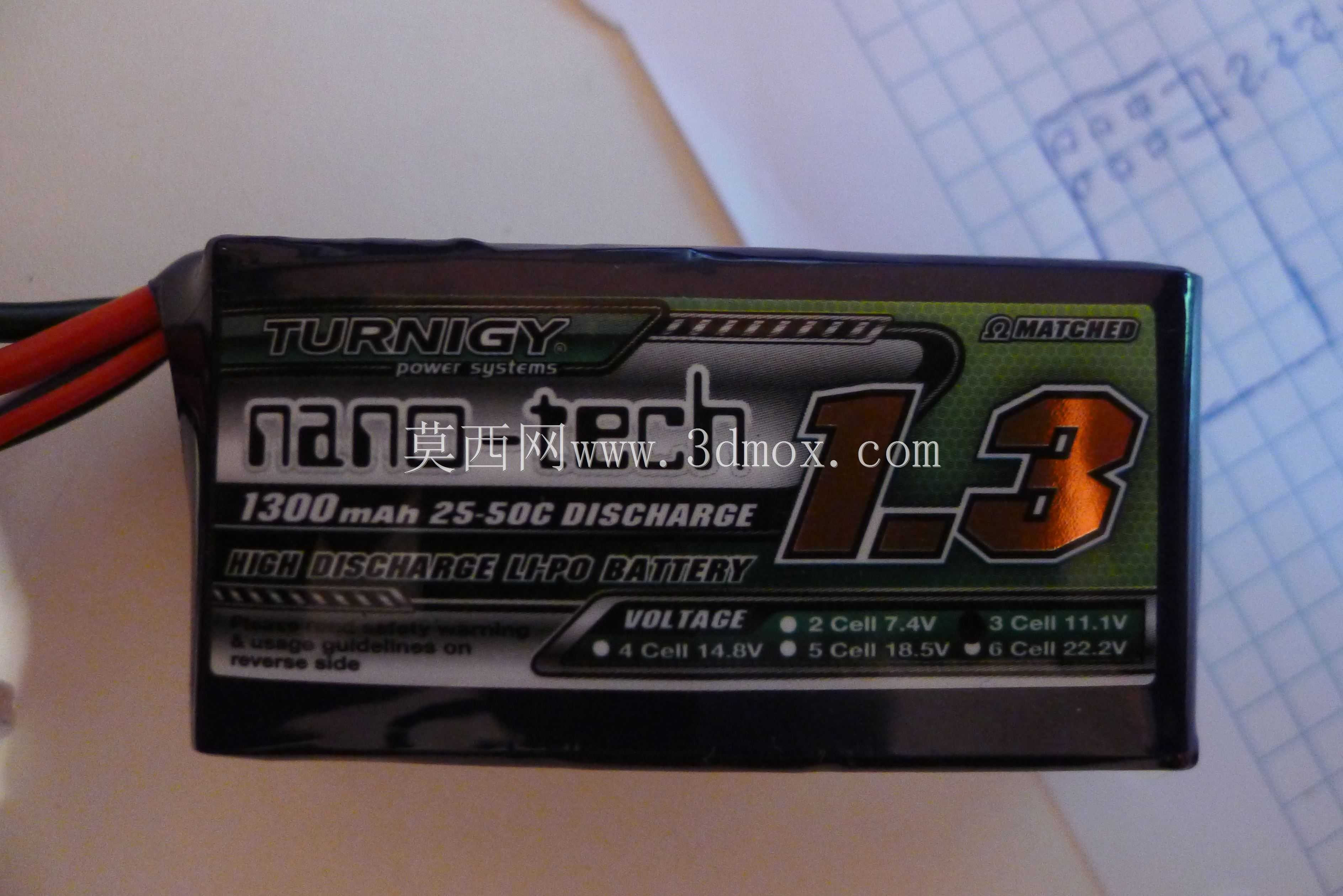

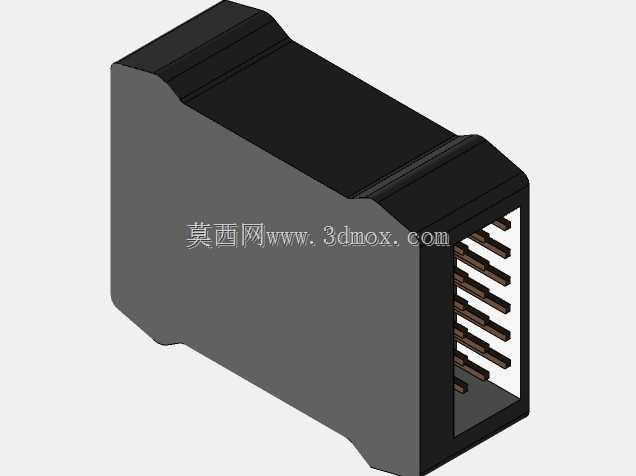

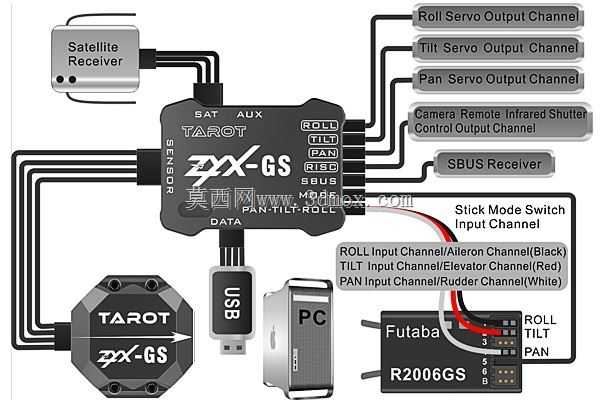

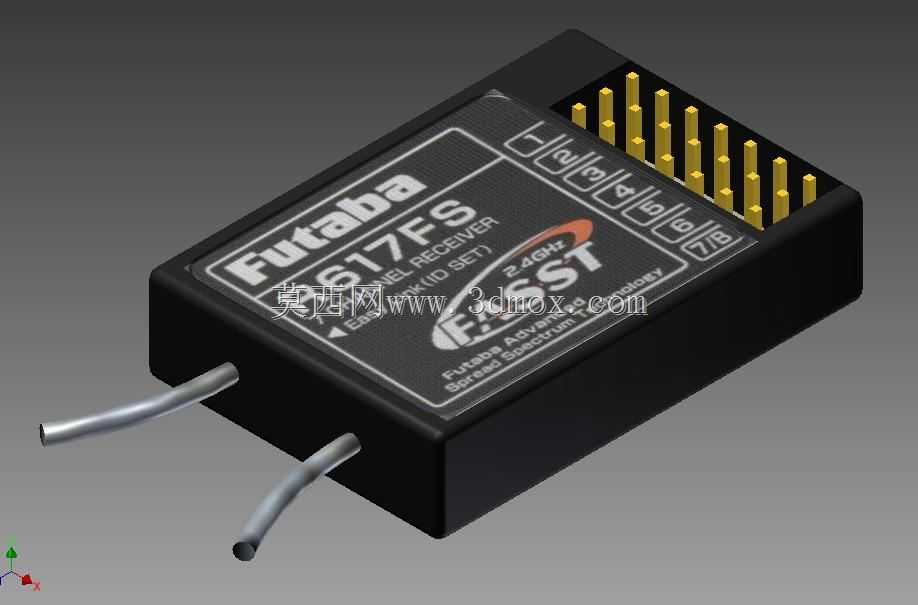

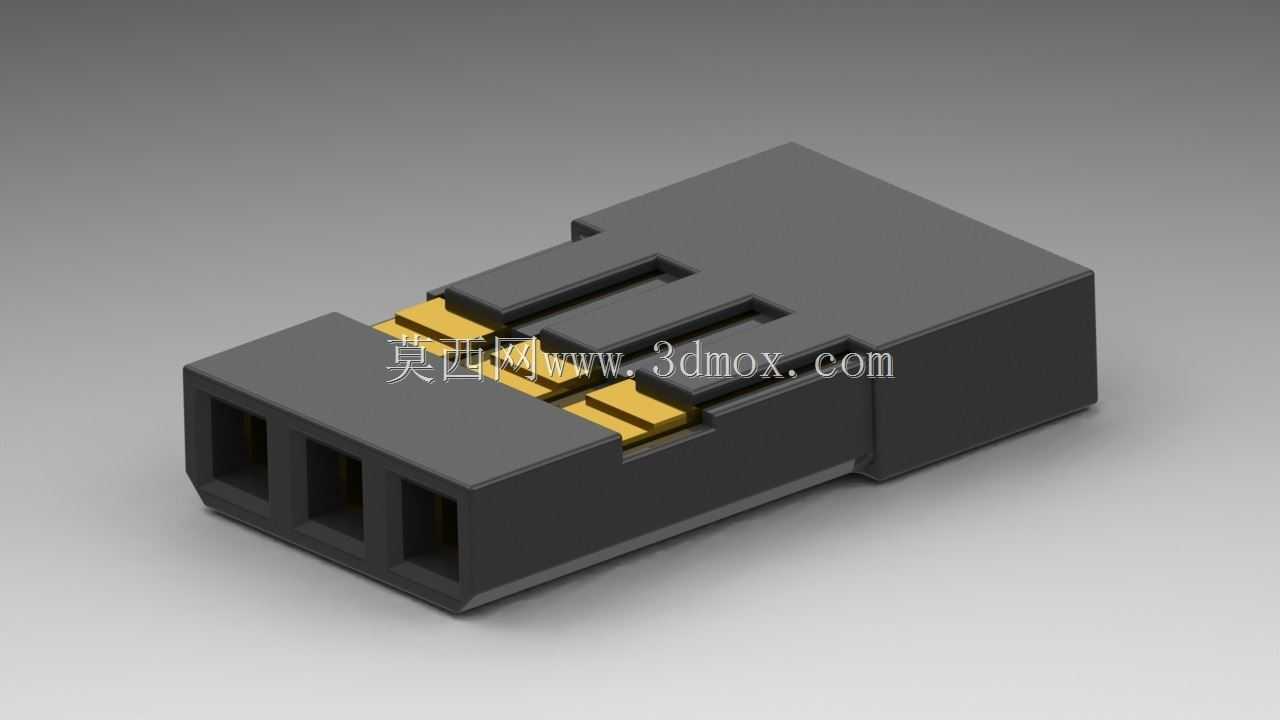

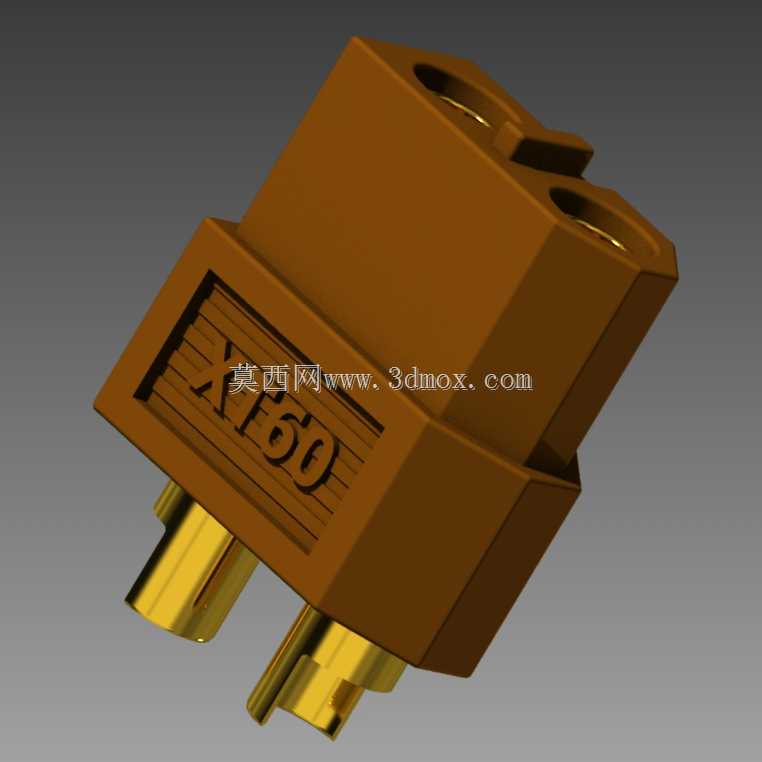

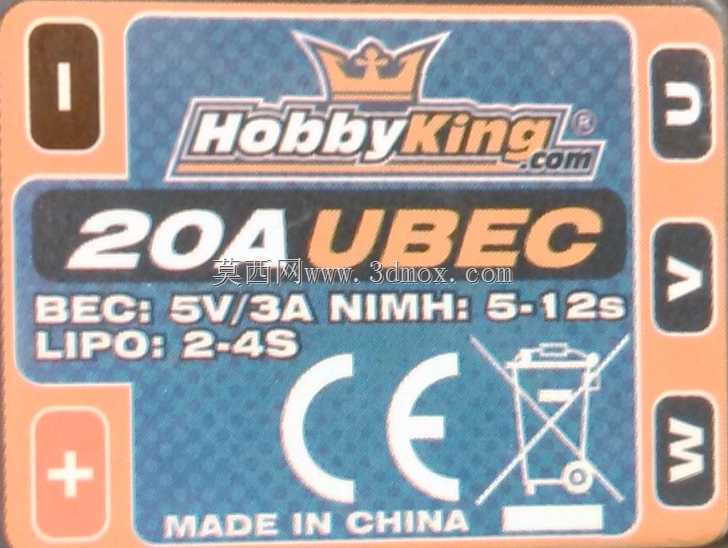

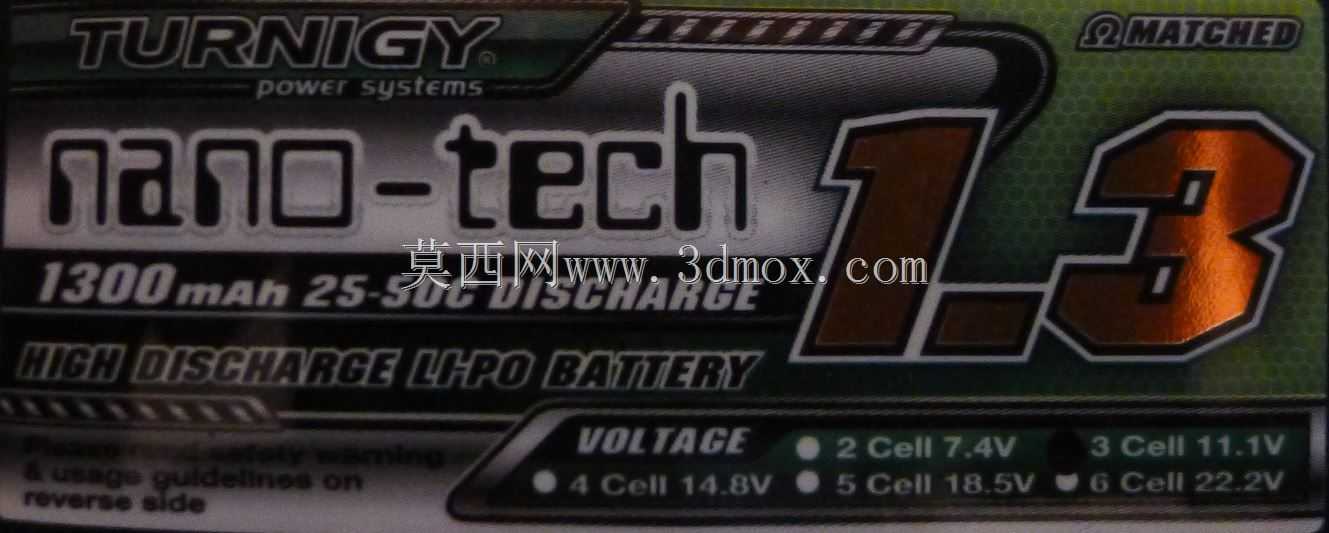

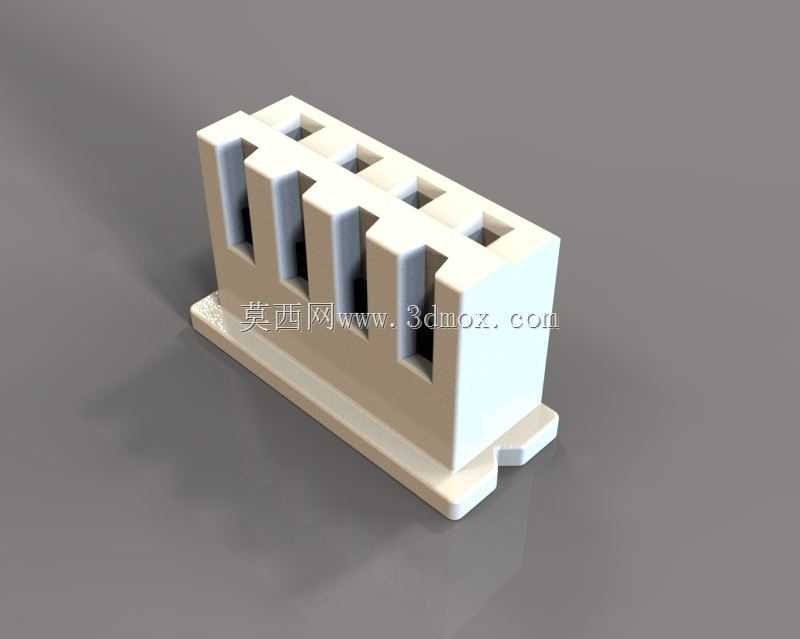

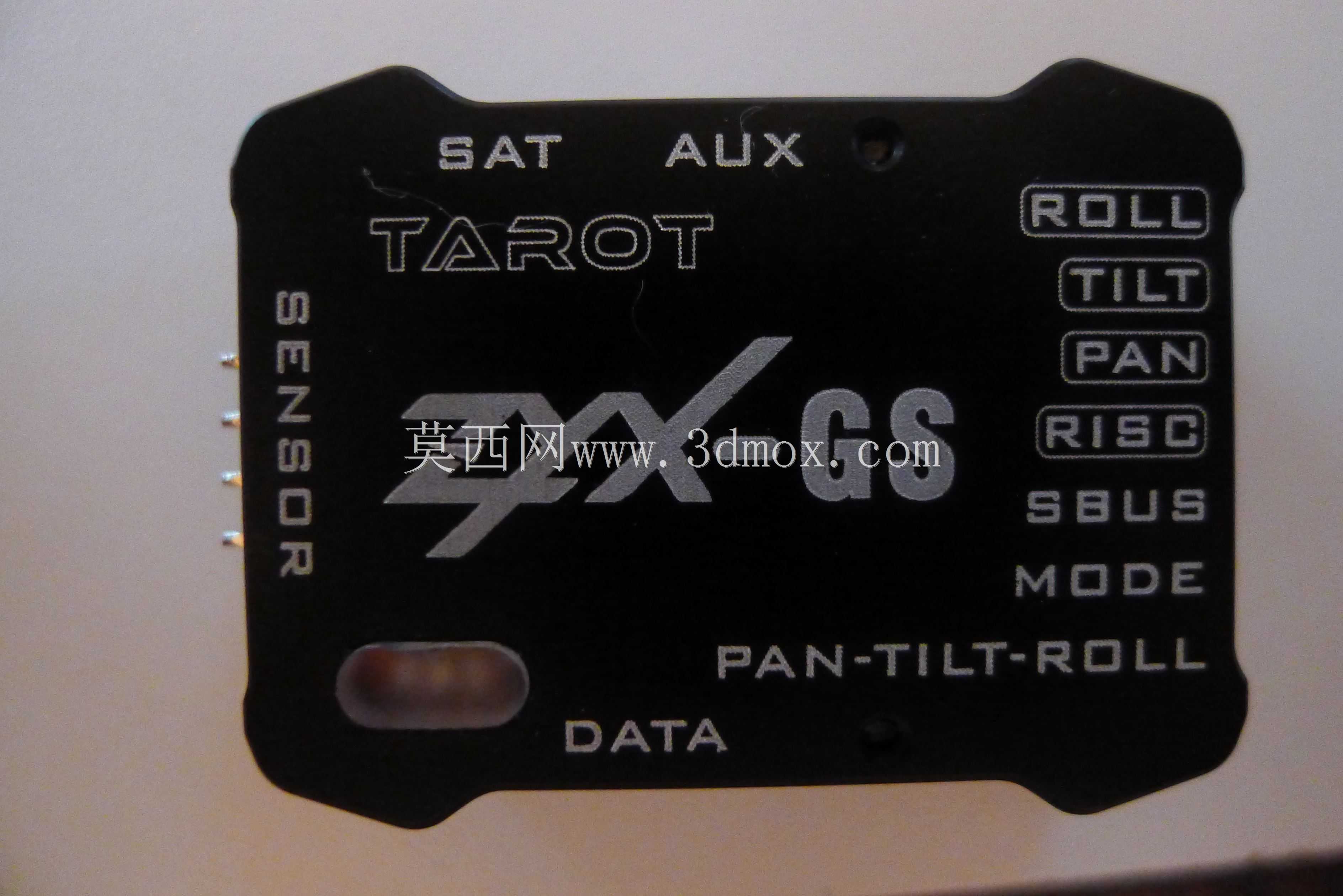

这款三轴无刷伺服导轨结构，主要面向户外运动拍摄、第一视角影像记录、小型航拍挂载等场景设计，专门适配GoPro及同尺寸紧凑型运动相机，解决运动过程中画面抖动、视角偏移的拍摄痛点，可搭载在穿越机、手持延长杆、头盔侧装位、车载拍摄支架等多种载体上，为运动相机提供多轴姿态补偿，输出平稳流畅的拍摄画面。从实际用途来看，该结构通过三个轴向的无刷伺服单元协同工作，可实时抵消载体在行进、转向、颠簸过程中产生的角度偏移与高频震动，不管是山地骑行跟拍、滑雪第一视角记录、穿越机高速飞行航拍，还是户外徒步的延时拍摄，都能让相机保持稳定的拍摄朝向，避免画面出现果冻效应、剧烈晃动等问题，大幅提升运动场景下的成片质量。在功能特性上，该结构采用分层式机架设计，上层预留了减震安装位，可额外挂载图传模块、电池组等配件，中层为伺服驱动的核心安装层，三个无刷电机分别对应俯仰、横滚、航向三个轴向的姿态调整，下层为相机固定位，采用绑带快装结构，无需额外工具就能快速拆装相机，绑带固定方式可兼容不同厚度的紧凑型运动相机，适配性更强。设计思路上，整体机架采用透明亚克力板材切割组装，搭配金属铜柱作为支撑连接结构，亚克力材质重量轻、加工成本低，同时具备足够的结构强度支撑伺服电机与相机的重量，能有效降低整体挂载重量，减少对搭载载体的负载压力；分层布局将重量较大的相机与电机布置在结构下半部分，降低整体重心，提升运行时的稳定性，走线槽预留于机架侧边，可将电机连接线规整收纳，避免线材干涉伺服轴的转动行程。从安装边界来看，整体结构为手掌大小的紧凑型尺寸，横向宽度不超过120毫米，纵向高度不超过150毫米，安装孔位预留了通用的M3螺孔间距，可直接适配市面上主流的运动相机挂载底座、飞控减震板等配件，各伺服轴的转动行程经过限位设计，俯仰轴可实现正负90度的角度调整，横滚轴可实现正负45度的纠偏调整，航向轴可实现360度连续旋转，同时转动范围内不会与机架、绑带、相机本体产生结构干涉，保证运行过程顺畅无卡顿。
