40x30跨度单层钢结构厂房框架设计

该钢结构框架主要应用于中小型加工制造类工厂的生产车间搭建场景，可适配机械加工、零配件组装、轻型仓储、小型生产流水线布设等多种工业使用需求，作为厂房的核心承重骨架，承担屋面荷载、墙面围护荷载、外部风荷载、雨雪荷载以及生产作业过程中的附加动荷载，为车间内部的生产作业提供稳定可靠的上部结构支撑，同时为后续屋面围护、墙面围护、内部管线布设、起重设备挂载提供基础安装点位。

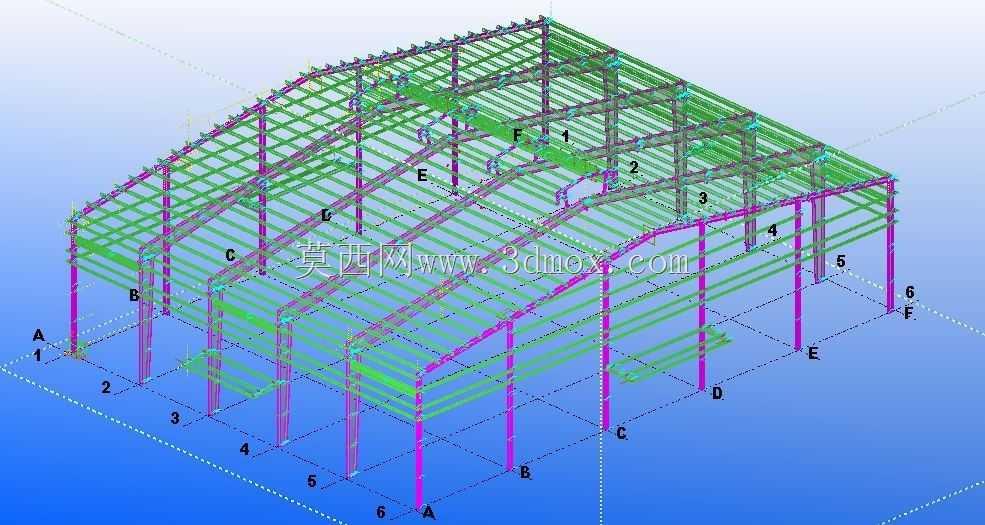

从功能特性来看，该框架采用典型的单层工业厂房排架结构设计，竖向承重构件为等间距排布的紫色钢柱，沿横向与纵向分别设置多道钢梁形成完整的网格受力体系，屋面区域设置的交叉支撑构件可有效提升结构整体的抗侧移能力，避免结构在水平风荷载或小型振动作用下出现失稳变形；所有钢柱底部均预设基础连接点位，可直接与厂区混凝土独立基础完成锚固安装，钢梁与钢柱的连接节点采用标准化的刚性连接设计，既保证荷载传递的连续性，也可降低现场安装的对位难度。

设计过程中优先兼顾结构受力合理性与现场安装便捷性，整体采用规整的矩形布局，横向与纵向的柱网间距保持统一模数，所有构件的排布完全对齐轴线网格，既方便生产阶段的构件批量预制，也能减少现场安装过程中的构件错配问题；屋面钢梁采用带坡度的排布设计，可快速引导屋面雨雪水向两侧排放，避免屋面积水积雪造成额外荷载负担；纵向通长设置的系梁可将所有独立钢柱串联为整体，避免单根钢柱出现独立受力的失稳风险，同时系梁也可作为后续墙面围护板、内部管线支架、轻型起重滑轨的安装基础。

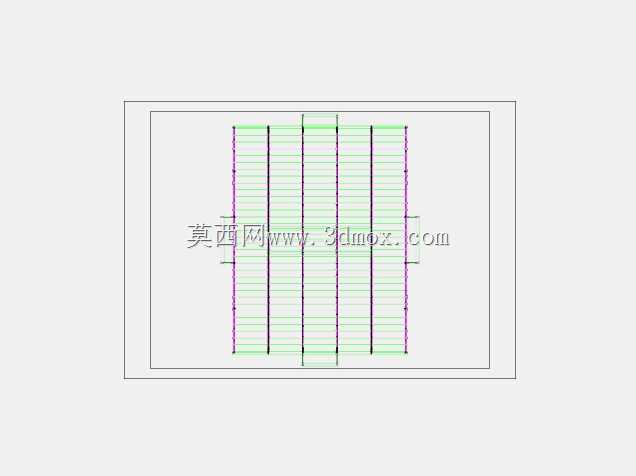

整体框架的占地边界为40米×30米，柱网沿纵向设置6个开间、沿横向设置5个跨度，钢柱的安装定位完全对齐底部标注的轴线网格，安装过程中可直接依托轴线标记完成构件定位，无需额外布设复杂的定位控制线；框架整体高度适配常规单层厂房的使用需求，内部无多余的竖向遮挡构件，可最大化释放车间内部的可用空间，方便生产设备排布与物料转运通道设置，所有构件的连接点位均外露设置，方便后续使用过程中的结构检修与防腐维护作业。
