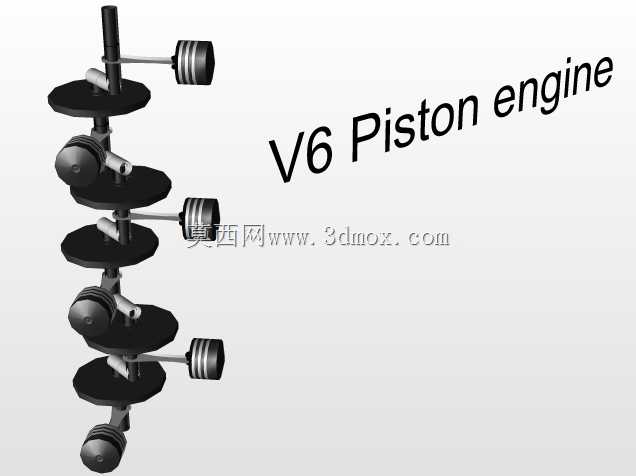

V型六缸活塞发动机曲柄连杆结构

这套V6活塞发动机的三维结构，完整还原了V型六缸内燃机核心传动部分的装配关系，在乘用车动力配套、小型通用动力机组、工程机械动力单元的选型与结构验证场景中，都能作为核心参考依据。实际应用中，这类V6布局的动力单元相比直列六缸机型，轴向长度更短，整机布置的空间灵活性更强，同时六缸交替做功的特性让动力输出的平顺性远优于四缸机型，常被搭载在中高端乘用车、轻型作业机械以及固定动力站中，为设备提供持续稳定的动力输出。从功能特性来看，模型完整呈现了活塞、连杆、曲轴、配重块的装配逻辑，每一组活塞对应一组连杆，将燃烧做功产生的直线往复运动，通过连杆传递到曲轴转化为旋转扭矩，曲轴上集成的多组配重块，能够抵消活塞往复运动产生的一阶、二阶惯性力，降低整机运行过程中的振动幅度，提升动力输出的稳定性。设计思路上，采用60度夹角的V型缸体布局，是兼顾结构紧凑性与动平衡表现的最优选择，这个夹角下两侧气缸的做功间隔角均匀，不需要额外加装平衡轴就能实现较好的NVH表现，同时每列三个气缸的进排气路径可以对称布置，减少进排气干涉，提升充气效率。从安装边界来看，曲轴的主轴颈位置预留了与缸体主轴承座配合的安装位，连杆大头采用剖分式结构，方便与曲轴连杆轴颈的装配与后期检修，活塞销孔的位置与活塞裙部的型线匹配，能够在往复运动中保证活塞与缸壁的贴合状态，减少偏磨风险。整个结构的装配层级清晰，各部件的配合间隙、运动避让关系都在模型中做了完整呈现，对于从事内燃机结构设计、动力总成匹配、教学演示的从业者来说，可以直接参考其部件的连接方式、运动行程参数，来完成整机的布局设计或者运动仿真验证，也能作为相关课程中讲解曲柄连杆机构工作原理的直观演示载体，帮助理解内燃机从往复运动到旋转运动的动力传递逻辑。
