多类型货运半挂拖车整车结构设计

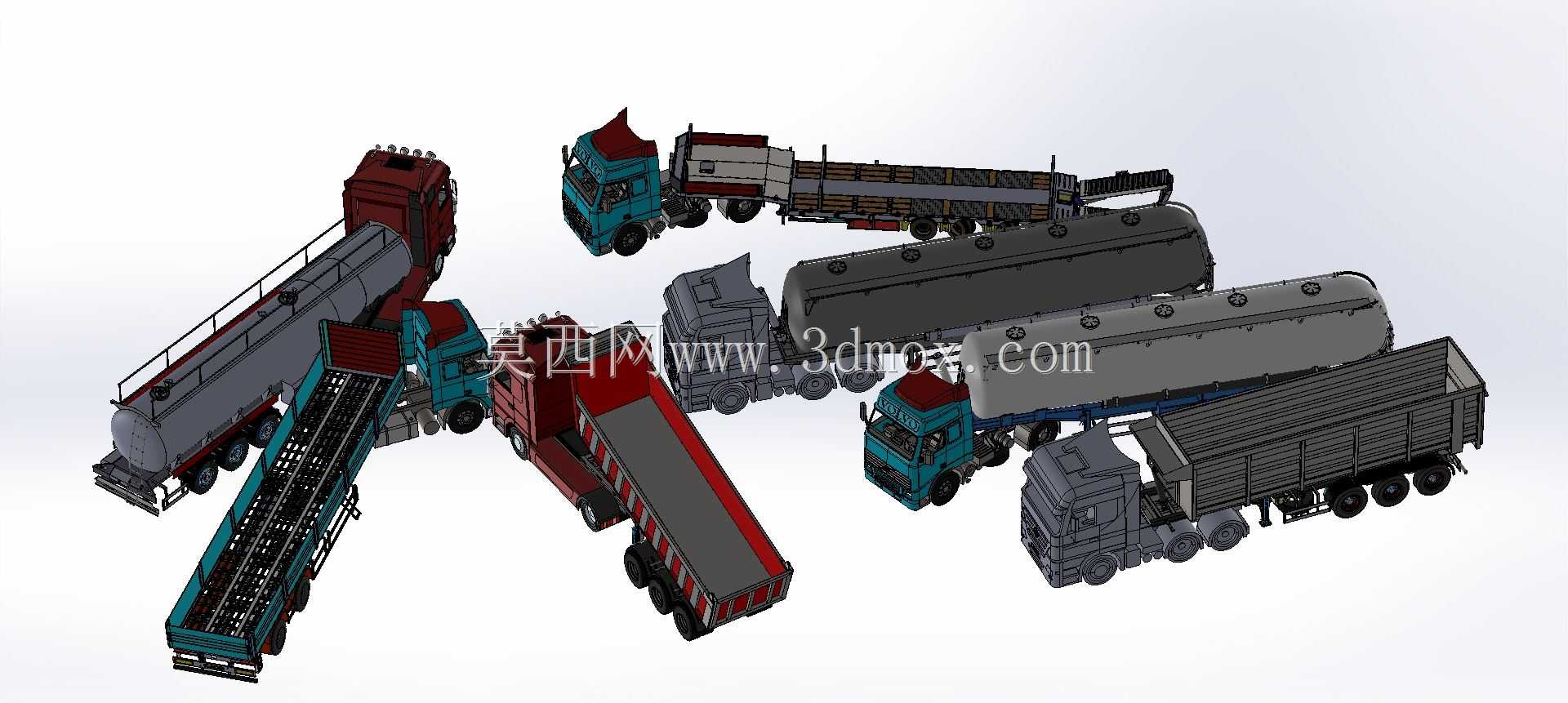

本次呈现的多类型拖车三维结构，覆盖了干线物流、大宗物料运输场景下常用的几类半挂拖车构型，包含罐式运输单元、仓栅式货运单元、平板重载单元以及低平板运输单元，适配不同货种的装载运输需求。从实际工程应用角度出发，不同构型的拖车在结构设计上各有侧重：罐式拖车的罐体采用变截面圆弧过渡设计，降低行驶过程中液体晃动对整车行驶稳定性的影响，罐体底部的支撑鞍座与牵引车头的连接位置经过载荷分布校核，确保满载状态下牵引销处的载荷处于车头允许的承载区间内，避免出现轴荷分配不均导致的制动跑偏、轮胎异常磨损问题。仓栅式拖车的栏板结构采用可拆卸式立柱设计，既可以满足散堆装货物的围挡需求，也可以在运输大件设备时拆除栏板拓展装载边界，仓栅顶部的篷布导轨预留了安装位，方便后期加装防雨篷布机构，不需要额外在车架上钻孔破坏原有结构强度。平板类拖车的车架采用纵梁变截面设计，在牵引销位置和后桥位置做了局部加强，中部承载区域根据常用的集装箱、大型设备的固定点位预留了标准锁具安装孔，不需要后期现场配焊，减少现场改装带来的结构应力集中问题。低平板拖车的承载面高度做了降低处理，满足超高设备的运输限高要求，爬梯结构采用翻转式设计，铰接点位置做了加厚处理，能够承受工程机械上下车时的冲击载荷。所有构型的拖车在牵引连接位置都统一采用标准50号牵引销尺寸，适配市面主流的重载牵引车头，制动气路、电路接口的位置都按照通用标准布置，不需要对车头做额外改装即可实现挂接。车架的悬挂系统采用多片钢板弹簧结构，匹配重载工况下的减震需求，后桥的轮距参数符合道路行驶的宽度限值，整车外廓尺寸满足公路货运的外廓尺寸要求，不需要办理超限运输许可即可在常规道路通行。设计过程中对不同构型的拖车都做了装配干涉检查，所有走台、扶手、防护栏的安装位置都避开了轮胎跳动、转向机构的运动边界，侧防护装置的高度符合安全规范要求，能够有效避免小型车辆卷入车底的风险。尾灯、标识牌的安装位置都预留了标准安装座，后期装配时直接固定即可，不需要额外调整位置。
