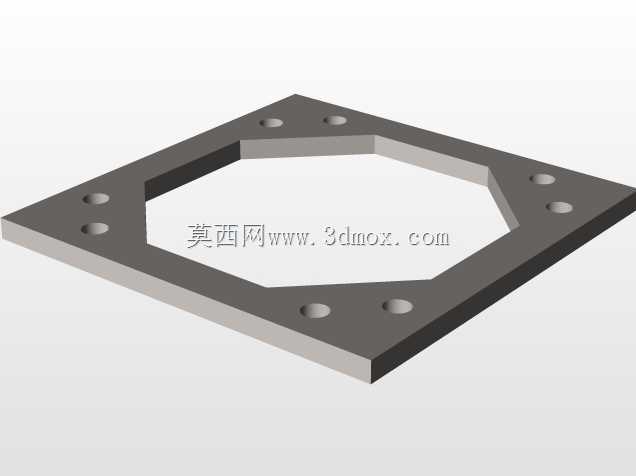

八边形带安装孔法兰密封垫片结构

　　在工业管路、设备腔体的静密封连接场景中，这类带规则安装孔的八边形密封垫片是非常常见的配套连接件，主要作用是填充两个对接法兰端面之间的微观间隙，阻断介质在连接位置的泄漏路径，保障管路系统、承压腔体的密封可靠性。不同于常规圆形法兰垫片，这款八边形结构的垫片在设计时充分考虑了方形安装法兰的空间利用率问题，整体外轮廓适配方形对接法兰的边界，不会出现圆形垫片在方形法兰上多余边角伸出安装区域、或是边角干涉周边其他管线排布的问题，在紧凑型设备的管路布局中能有效节省安装空间，避免相邻连接部件的位置冲突。从结构设计逻辑来看，垫片上的八个安装孔采用对称式排布，分别对应方形法兰四个边侧、四个角位的螺栓安装位置，

　　孔位的中心距严格匹配对应规格法兰的螺栓孔分布参数，安装时螺栓可以直接穿过垫片孔位完成锁紧，不需要额外调整垫片对位角度，能大幅降低现场安装的对位难度，减少安装过程中垫片移位导致的密封失效风险。垫片的内孔采用八边形开孔设计，并非简单的圆形通孔，这种设计一方面可以匹配对应异形截面的流道或是腔体开口，避免垫片内边缘突入流道内部影响介质流通效率，减少流道内的紊流产生；另一方面八边形的内轮廓可以让垫片在受压时的应力分布更均匀，避免圆形内孔在角位位置出现应力集中导致的垫片局部压溃、提前老化失效的问题。在实际选型应用中，这类垫片的厚度需要根据对接法兰的端面粗糙度、螺栓预紧力大小、密封介质的压力等级来匹配，当法兰端面加工粗糙度较高、

　　存在轻微的平面度误差时，稍厚的垫片可以更好地填充端面的微观凹坑，提升密封效果；而在高压工况下，则需要选择硬度更高、厚度更薄的垫片，避免螺栓锁紧后垫片被过度挤压产生蠕变，导致长期使用后预紧力下降出现泄漏。安装边界方面，这款垫片的外轮廓尺寸严格控制在配对法兰的密封面边界以内，安装后垫片的外边缘不会超出法兰的外侧面，不会因为外露部分长期受环境中的粉尘、水汽侵蚀出现边缘老化破损，进而延伸到密封面位置影响密封寿命；同时八个安装孔的孔径比配套螺栓的公称直径大出合理的安装间隙，既可以抵消法兰加工时的孔位位置度误差，也能避免螺栓穿入时刮擦垫片孔壁，造成垫片碎屑脱落掉入管路内部污染介质。在功能特性上，这类垫片属于静密封元件，不需要配合运动部件工作，

　　一旦完成螺栓锁紧安装后，只要预紧力保持在合理区间、密封介质没有超出垫片的耐受温度和化学兼容性范围，就可以长期稳定工作，不需要频繁更换维护，在给排水管路、液压泵站阀组连接、气动设备腔体密封、小型压力容器端盖密封等场景中都有广泛的应用。设计这类垫片的三维模型时，需要重点保证孔位的位置度公差、内外轮廓的形位公差，避免建模时出现孔位偏移、轮廓不对称的问题，否则实际加工出来的垫片会出现安装对位困难、局部密封面压合不紧密的问题；同时建模时需要根据实际应用场景预留合理的尺寸公差，比如安装孔的孔径公差、垫片的厚度公差，确保加工后的成品能够顺利完成装配，满足现场的密封使用要求。不同于定制化的异形密封件，这款八边形垫片的结构标准化程度较高，可以适配同规格的方形法兰连接需求，不需要针对每台设备单独开模定制，加工成本更低，备件替换也更加方便，在通用工业设备的装配和维护场景中具备很强的通用性。
