工业用长条型钢质导轨构件三维结构

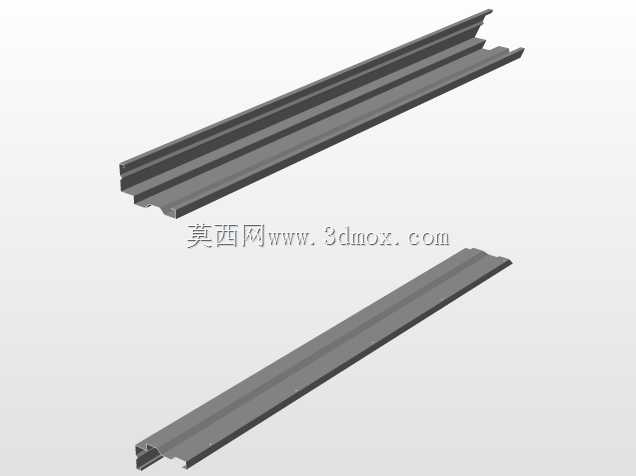

　　这类长条形钢质构件在工业场景中多作为滑动导向载体使用，常见于自动化生产线的物料滑移工位、仓储设备的推拉导向结构、门窗系统的滑动承重轨道，也可适配小型输送设备的侧边导向限位场景，核心作用是为配套的滑动副提供平直的运行基准，承受滑动部件传递的竖向荷载与水平方向的偏移力，保证配套部件运行过程中无卡滞、无侧向晃动。从结构设计来看，构件采用多道平行凸起的筋条结构，沿长度方向通长布置，相邻筋条之间形成内凹的导向槽，既可以和配套滑块的凸榫结构形成嵌合限位，避免滑动过程中出现脱轨问题，又能通过筋条的凸起结构减少滑动接触面的摩擦面积，降低滑动过程中的阻力，减少长期运行带来的接触面磨损。构件的截面采用等壁厚设计，整体截面的形心位置靠近构件中部，

　　在承受竖向荷载时能够让应力均匀分布在整个截面上，避免局部应力集中导致的构件变形，即使在长期满负荷运行的工况下，也能保持平直度偏差在允许范围内，不会因为局部弯折影响滑动精度。设计过程中优先考虑了安装适配性，构件背部为平整的安装基准面，安装时可以直接贴合在设备的安装框架平面上，不需要额外做基准面加工，安装面沿长度方向预留的安装孔位采用等间距布置，能够适配不同长度规格的安装需求，现场安装时可以根据实际安装跨度灵活裁切，裁切后不会破坏截面的受力结构，端部不需要做额外的加强处理即可投入使用。构件的端部做了微小的倒角处理，既可以避免安装过程中尖锐边角划伤施工人员，也能在多段构件拼接时起到导向作用，方便两段构件的导向槽精准对齐，

　　拼接处的阶差控制在极小范围内，保证滑动部件通过拼接位置时无明显顿挫感。从安装边界来看，这类构件的单段支撑跨度需要根据实际承重荷载计算确定，当承受的滑动部件荷载较大时，需要适当加密背部的安装支撑点，避免构件中部因为长期受荷出现下挠变形，影响滑动精度；安装时需要保证相邻支撑点的安装面处于同一水平面上，避免强行安装导致构件产生内应力，长期使用后出现变形。导向槽的尺寸公差按照滑动配合的精度要求设计，槽宽尺寸保留了合理的配合间隙，既不会因为间隙过大导致滑动部件晃动，也不会因为间隙过小出现热胀冷缩卡滞的问题，适配常规工况下的环境温度变化，不需要额外设置温度补偿结构。构件的表面没有额外的装饰性结构，所有结构特征都服务于功能需求，

　　筋条的高度经过反复验算，既保证足够的导向深度，避免滑块脱出，又不会因为筋条过高导致整体截面尺寸过大，浪费原材料。在实际选型应用中，这类构件可以根据使用场景的不同搭配不同材质的滑块，比如低荷载场景可以搭配尼龙滑块降低运行噪音，高荷载场景可以搭配铜质或者钢质滑块提升耐磨性能，不需要对构件本身做结构修改即可适配，通用性较强。在仓储货架的推拉货位场景中，这类构件作为货位抽屉的滑动轨道，能够承受满载货盘的重量，抽拉过程顺滑无卡顿，长期使用后磨损量极小，不需要频繁更换维护；在自动化生产线的工位移载场景中，这类构件作为工装板的滑动导向轨道，能够保证工装板沿固定路径移动，位置偏差控制在生产允许的范围内，满足自动化工位的定位精度要求；在大型门窗的滑动结构中，这类钢质构件相比铝合金轨道拥有更高的承重能力，能够适配大尺寸重型门扇的滑动需求，抗变形能力更强，使用寿命更长。
