罐式半挂运输拖车三维结构设计

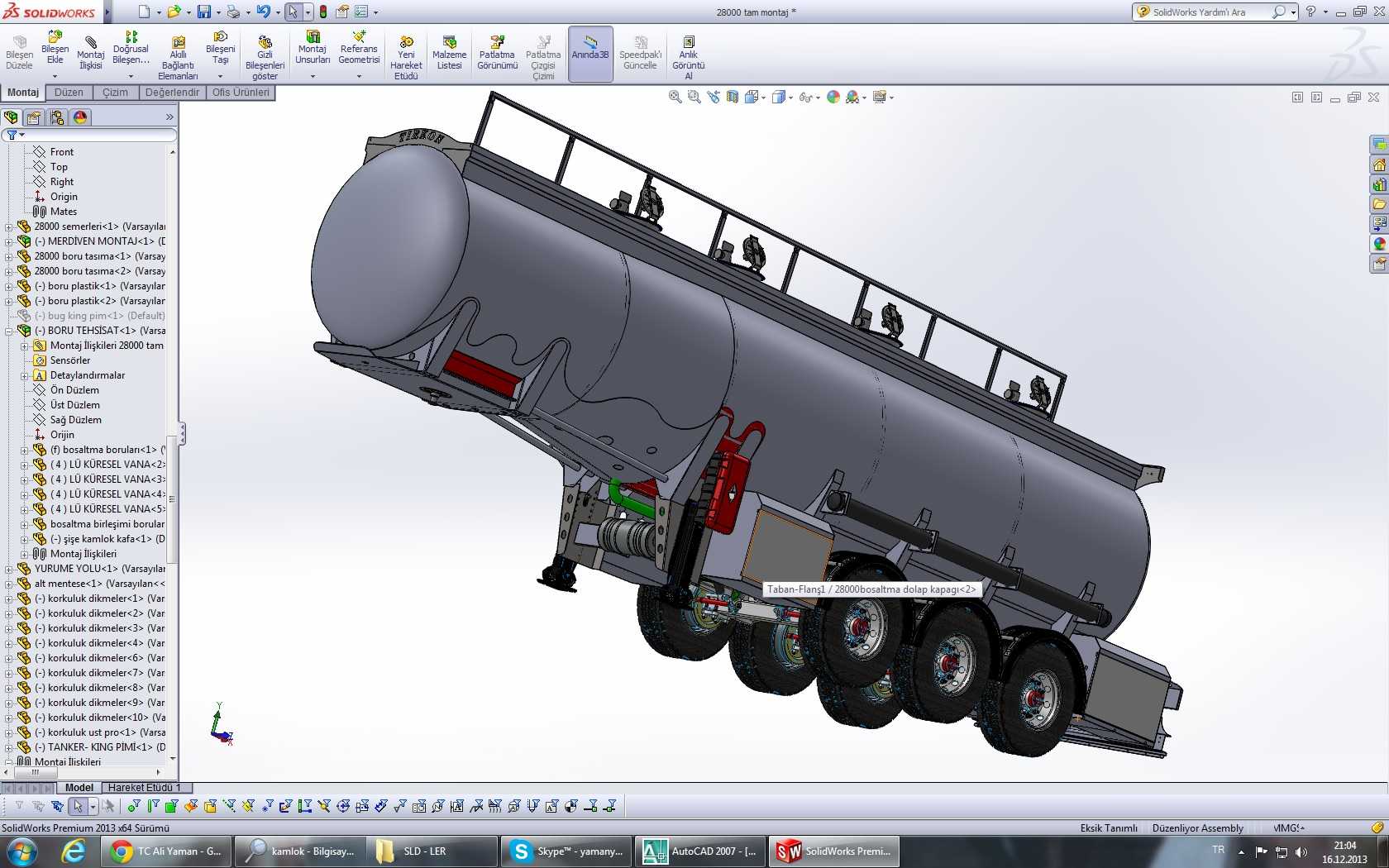

该模型还原的罐式半挂拖车，主要面向液态、粉粒状散装物料的中长途公路运输场景，常见于危化品物流、散装粮油转运、工程浆液配送等领域，作为半挂列车的承载单元，需要与牵引车头配合完成挂接行驶，脱离车头时可通过支腿结构实现场地静置停靠。从结构设计逻辑来看，罐体采用卧式椭圆封头圆柱筒体结构，相比方形仓体拥有更优的内应力分布特性，能更好承受内部物料的静压力与运输过程中的动态冲击载荷，筒体顶部设置带防护栏的操作走台，配套人孔、卸料阀操作位与爬梯结构，方便运维人员登顶完成装卸料操作与设备检修。底盘部分采用多轴重载悬挂布局，三轴板簧悬架搭配双胎组配置，可均匀分摊满载状态下的轴荷，满足公路运输的轴荷限值要求，底盘侧部布置有储气筒、制动管路、灭火器固定位与挡泥结构，尾部设置防撞防护梁与示廓标识安装位，符合道路车辆的安全规范要求。设计过程中优先考虑了挂接匹配边界，牵引销位置高度、支腿伸缩行程均匹配主流重型牵引车头的挂接参数，同时预留了ABS制动管路、气路接头的标准安装接口，可直接适配通用牵引车头的气路与电路系统。罐体底部的卸料管路采用侧置布局，预留了卸料泵安装空间，可根据运输物料属性选配重力卸料或压力卸料结构，筒体内部可根据需求加装防波板结构，降低运输过程中液体晃动对行驶稳定性的影响。整体外形尺寸符合公路货运车辆的外廓尺寸限值，转弯半径、离去角等通过性参数经过校核，可满足等级公路与常规厂区道路的通行要求，底盘纵梁采用变截面高强钢布局，在保证承载强度的同时降低整备质量，兼顾载重能力与燃油经济性。
