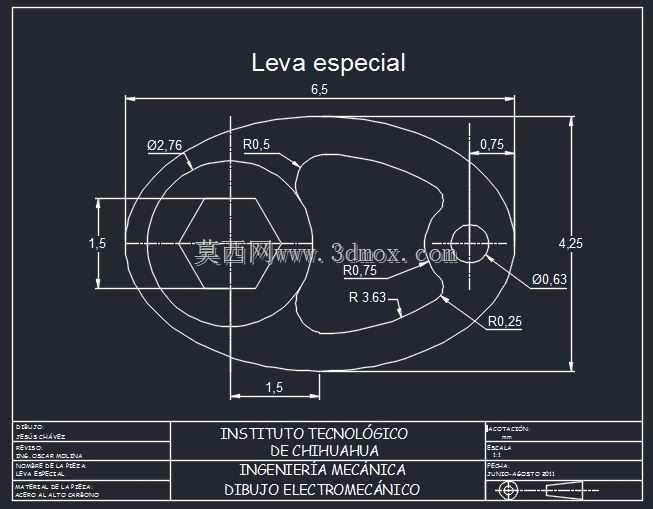

这类异形盘状凸轮主要应用在轻载间歇传动工位,常见于小型自动化送料机构、轻工包装设备的分度进给单元、小型工装的时序触发结构中,依靠轮廓曲面与从动件的接触,将输入轴的连续回转运动转化为从动件的预设规律往复运动,相比标准等径凸轮,可实现更贴合工位需求的非匀速位移曲线,适配需要短行程快速进给、长距离慢速退回的特殊工位动作逻辑。从结构设计来看,该凸轮采用中心六边形孔作为安装定位结构,相比常规圆孔键连接,六边形孔可传递更大扭矩,同时避免键连接带来的应力集中问题,安装时无需额外加工键槽,直接与对应规格的六方传动轴配合即可完成周向固定,装配效率更高,也能在频繁正反转的工况下减少连接松动的概率。轮廓设计上,该凸轮整合了多段圆弧衔接的工作曲面,不同曲率半径的弧段对应从动件不同的运动阶段:大半径圆弧段对应从动件的远休止阶段,可让执行端保持稳定的工作位置停留,满足工位加工、检测等需要动作停顿的需求;过渡圆弧段控制从动件的推程与回程速度,通过曲率的平滑过渡减少从动件的刚性冲击,降低运行过程中的振动与噪音,小半径圆弧段对应近休止阶段,让从动件退回初始位置等待下一个工作循环。从安装边界尺寸来看,该凸轮整体最大外廓长度为6.5单位,最大宽度为4.25单位,中心安装孔所在的基准圆直径为2.76单位,侧边定位小孔直径为0.63单位,安装时需保证凸轮端面与传动轴的垂直度,避免从动件接触过程中出现偏磨,同时要预留足够的从动件摆动或直动空间,防止轮廓运动过程中与周边机架结构发生干涉。设计过程中需要重点校核各段圆弧衔接处的曲率连续性,避免出现尖点导致从动件运动卡滞,同时要根据从动件的接触形式选择合适的轮廓表面处理工艺,若采用平底从动件需保证轮廓表面的粗糙度要求,若采用滚子从动件则要校核滚子半径与凸轮轮廓最小曲率半径的匹配关系,避免出现运动失真问题。这类凸轮的轮廓精度直接决定了整套机构的动作时序准确性,在加工与建模过程中需要严格保证各段圆弧的尺寸公差与位置度要求,尤其是中心安装孔与轮廓曲面的同轴度偏差,会直接导致从动件行程出现误差,影响整套设备的工位动作精度。
