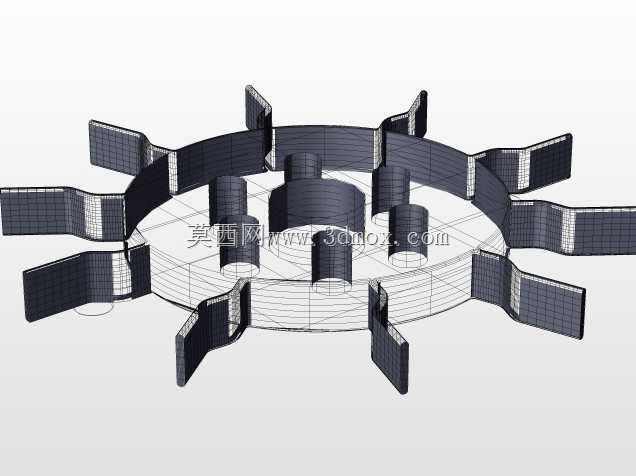

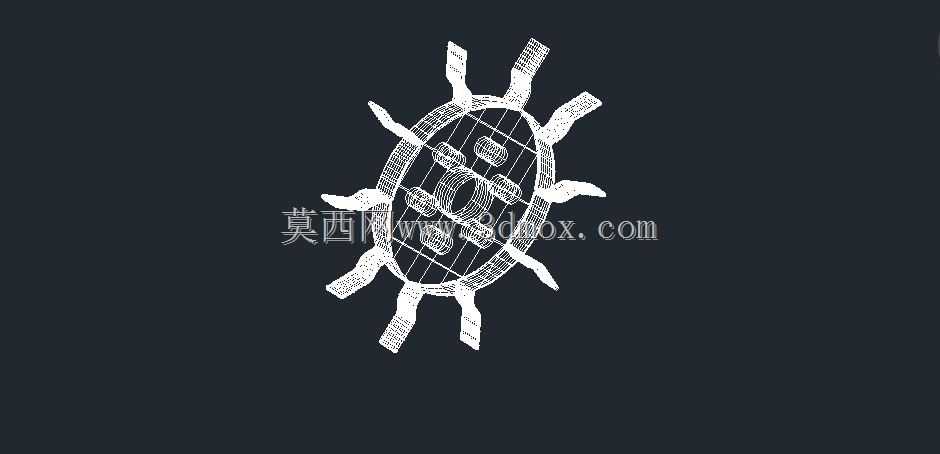

该涡轮构件主要应用于中小功率流体动力传输场景,常见于船舶辅机动力单元、小型工业透平设备以及特种增压装置的核心做功区段,在整套动力回路中承担将流体介质的压力能、动能转化为旋转机械能的核心作用,运行过程中直接对接上游导流构件的出口流道,输出端通过轴系连接负载端,为后续传动系统提供稳定的扭矩输入。从结构设计逻辑来看,整体采用轮盘加周向均布叶片的布局形式,轮盘中心预留轴系安装的配合孔位,孔位周边设计有环形加强筋结构,用于抵消高速旋转时产生的离心应力集中,避免轮盘在额定转速下出现径向形变超差的问题。周向排布的叶片采用变截面扭曲构型,叶片根部与轮盘衔接处做了大圆角过渡处理,既能够降低流体流经叶根区域的涡流损失,也能减少交变载荷作用下的疲劳裂纹萌生概率,叶片前缘做了圆弧修型,可适配不同来流角度的介质冲击,降低入口段的流动阻力。在安装边界层面,轮盘背面设计有定位止口,可与轴系上的定位台阶实现精准配合,端面预留的紧固件安装孔位采用跨中均布方式,保证高速旋转时的整体动平衡精度,整体轴向尺寸控制在适配常规中小型透平腔体的安装区间内,径向尺寸匹配导流罩的内壁通径,安装后叶片外缘与腔体内壁的间隙控制在合理范围,既避免运行过程中出现刮蹭,也能减少间隙泄漏带来的效率损失。实际选型应用时,可根据不同的介质工况调整叶片的安装角度与扭曲率,若用于含杂质的流体介质场景,可适当加厚叶片前缘的壁厚,提升抗冲蚀性能;若用于洁净气体驱动场景,可减薄叶片型面厚度,降低整体转动惯量,提升动态响应速度。建模过程中对叶片型面做了连续曲率处理,保证后续数控加工时刀路轨迹的平滑性,减少加工后的表面打磨工作量,轮盘上的所有安装孔位均标注了形位公差要求,可直接用于后续的工程图导出与加工工艺编制。
- 上一篇:军用喷气式歼击机整机外观结构数模
- 下一篇:坐姿人体结构三维造型设计
- 全部评论(0)
- 模板大小 6.81 MB
- 售价 5金币
- 浏览次数
- 系统要求 AutoCAD,Rendering
- 软件分类 通用机械零部件
