立式管束蒸发分离装置结构设计

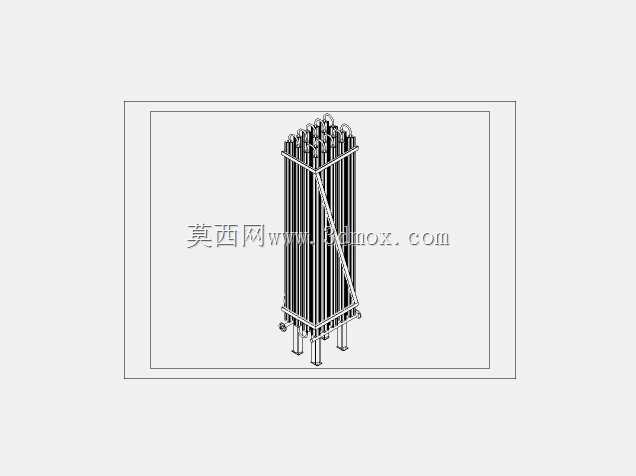

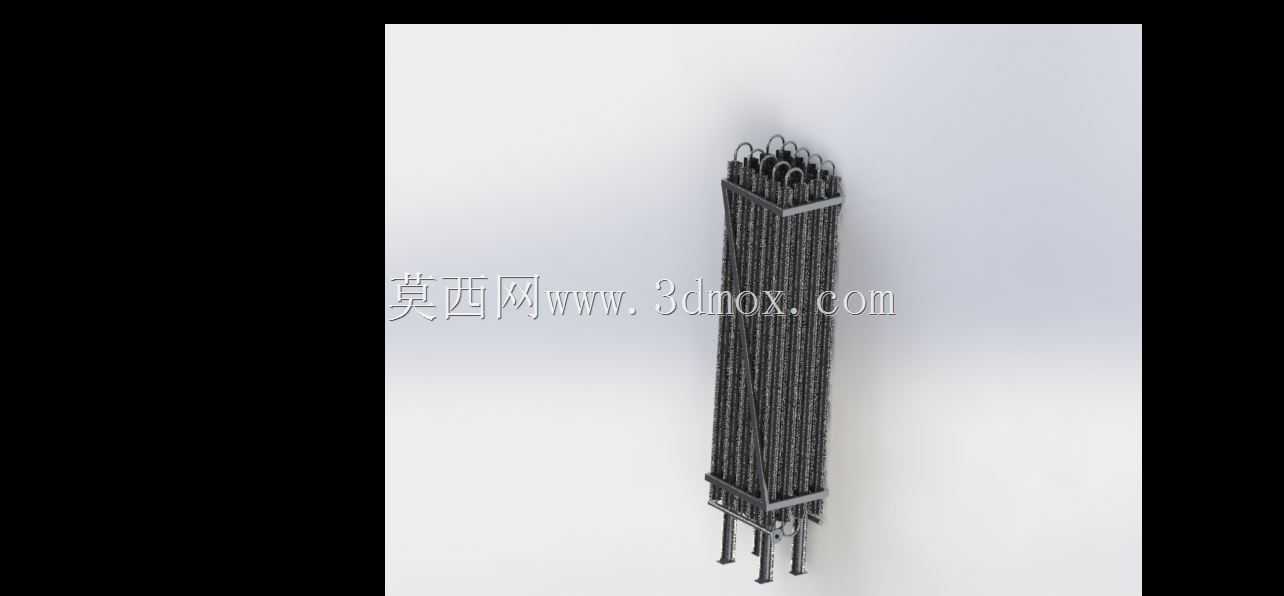

该蒸发分离装置采用立式长管束结构，主体由多根平行换热管、上下管板、顶部集气弯管及底部支撑脚组成，整体呈细长柱形，适用于化工、制药、食品加工等行业中溶液浓缩、溶剂回收及气液两相分离工况。管束部分为核心功能区，换热管沿圆周方向均匀排布，外侧通过两道环形抱箍进行径向约束，可有效降低管程流体扰动引发的振动，避免长悬臂管束在高速气流下产生共振。顶部采用U形弯管将各换热管出口汇集至集气腔，弯管圆弧过渡可减少气相流动阻力，同时防止液滴在弯头处积聚形成液封。底部支撑脚直接与下管板焊接，预留的安装孔可与设备基础或蒸发器筒体法兰对接，安装边界需保证筒体内部径向空间大于管束外径，且轴向预留足够抽出管束的检修距离。设计过程中优先考虑管程与壳程的介质流向匹配，管程走待蒸发料液，壳程通加热介质，料液在管内受热汽化后，气液混合物沿管程上升进入顶部分离空间，利用重力沉降与转向惯性实现液滴分离，气相从集气口排出，未汽化液体沿管壁回流至底部腔室。管束间距经过核算，既保证壳程加热介质的流通截面积，又控制整体外形尺寸，避免设备过于庞大。上下管板与换热管采用焊接连接，密封可靠性高，适用于带压或真空蒸发工况。外侧抱箍采用分段式结构，通过螺栓锁紧，安装时可逐段调整管束同轴度，降低长管束装配难度。底部支撑结构设置加强筋，可承受管束自重及运行时的液柱载荷，防止长期使用后管板变形。该结构在有限占地空间内提供较大换热面积，立式布置也利于料液自然循环，减少输送能耗，在多效蒸发系统、废水零排放处理单元中可作为核心分离换热部件使用。
