立式板式水水冷热交换设备结构设计

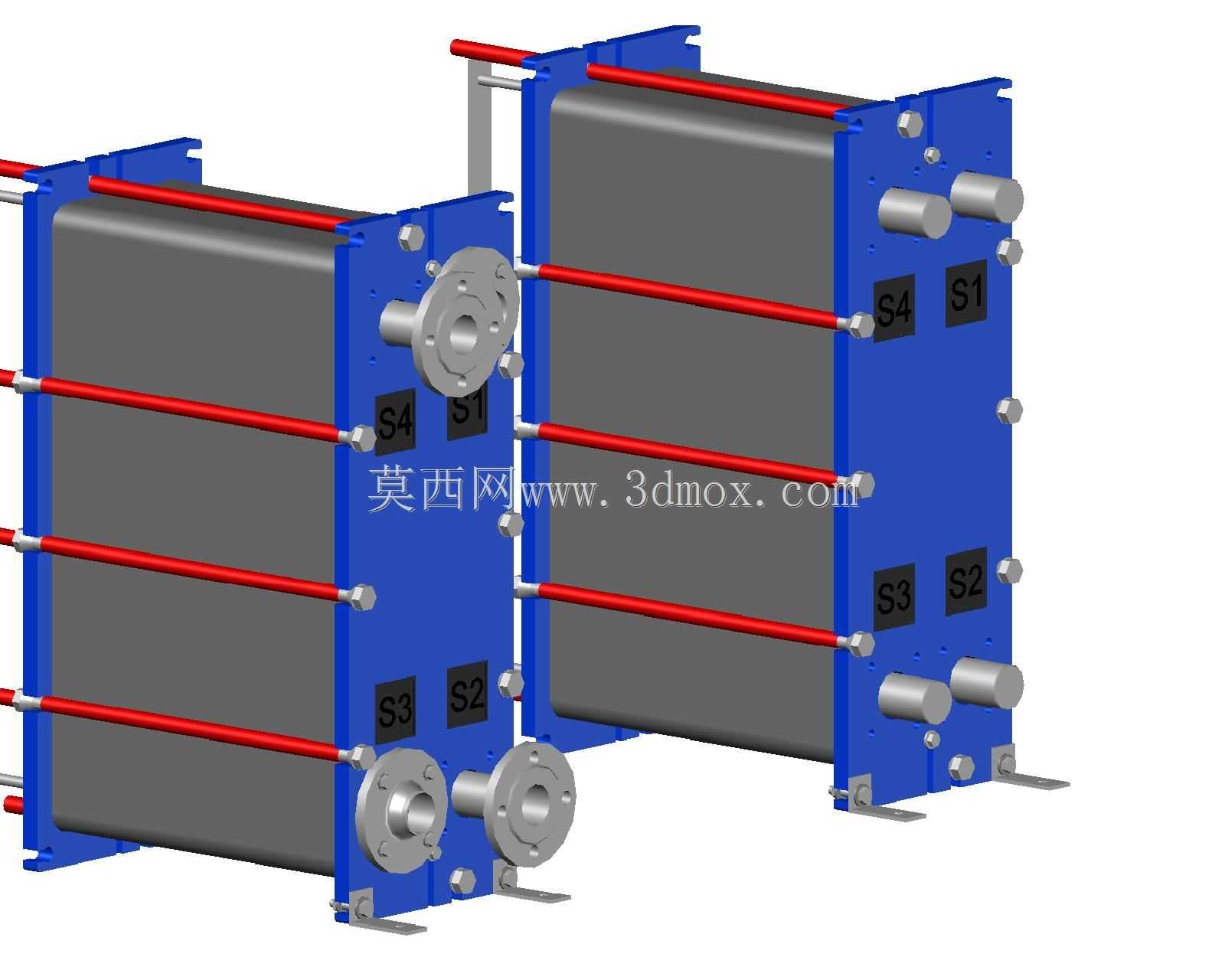

在暖通空调、工业循环冷却、化工介质温控等场景中，立式板式水交换设备是实现两种水介质间热量传递的核心单元，这类设备依靠板片间形成的狭窄流道，让冷热两种水介质在相邻流道内逆向流动，通过金属板片完成高效热量交换，相比传统管壳式换热设备，其单位体积换热面积更大，换热效率更高，占地空间更小，非常适合对安装空间有严格限制的厂房、楼宇配套机房使用。从结构设计角度看，该款立式换热设备采用框架式拉杆锁紧结构，蓝色涂装的上下压紧板通过多根横向布置的拉紧螺杆配合锁紧螺母，将叠放的换热板片牢牢压紧，板片间的密封胶垫被压紧后形成独立的冷热介质流道，避免两种介质发生串漏。设备侧面布置的法兰接口为介质进出通道，不同接口对应不同流道，安装时需要严格匹配冷热介质的进出管路走向，保证介质逆向流动以获得最优换热效率。设备底部设置的安装支脚带有螺栓固定孔，安装时需要在混凝土基础或钢制机架上预留对应孔位，支脚的高度设计预留了管路对接的操作空间，避免接口与安装面发生干涉。从安装边界来看，设备正面需要预留足够的操作空间，用于后期松开拉杆、拆解板片进行清洗或更换密封垫，侧面需要预留管路安装与阀门操作的空间，设备上方不需要额外预留吊装维护空间，整体立式布置的结构可以充分利用垂直方向的空间，减少水平方向的占地。板片上压制的特殊波纹结构不仅可以增加板片的刚性，承受两侧介质的压差，还可以在流道内形成湍流，降低介质流动的死区，减少结垢的概率，提升长期运行的换热稳定性。不同口径的法兰接口对应不同的流量适配范围，选型时需要根据系统的循环流量、换热温差、压降要求匹配对应的接口尺寸与板片数量，板片叠放的数量直接决定总换热面积，可根据实际换热负荷调整板片数量，不需要改动外部框架结构，具备较强的适配灵活性。拉杆的均匀布置保证了压紧板受力均匀，避免局部压力过大导致板片变形或密封垫压损，每根拉杆的锁紧力矩需要保持一致，防止板片叠层出现倾斜导致密封失效。设备上标注的接口标识可以帮助安装人员快速区分冷热介质的进出方向，避免管路接反导致换热效率下降，进出口的位置设计兼顾了同侧接管与异侧接管的管路布置需求，适配不同机房的管路走向。
