装饰瓶冲压级进模三维结构设计

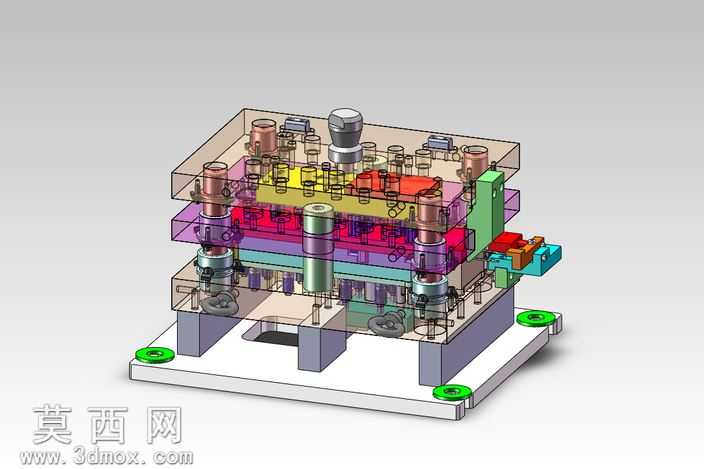

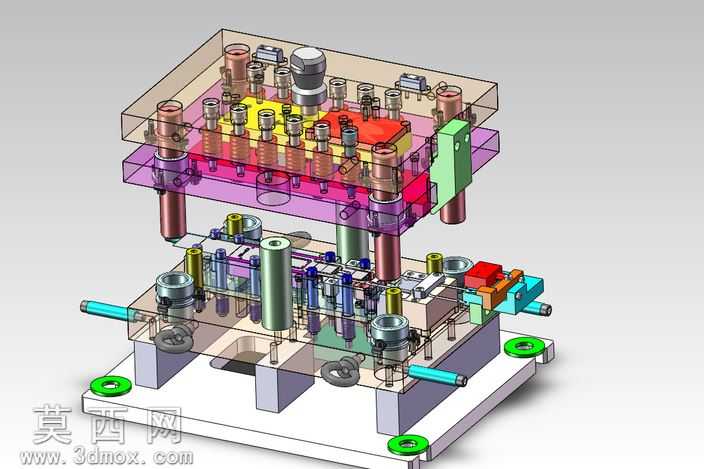

本模型为装饰瓶冲压加工所用的级进模三维结构，采用三维参数化建模方式完成整体装配搭建，完整还原了多工位级进冲压模具的全层级结构组成。建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模板等核心板件进行了精准的特征建模，各板件间的定位销孔、螺栓过孔、导柱导套配合孔的位置精度完全匹配实际加工装配要求，保证虚拟装配下无干涉错位问题。模型对模具的导向结构做了细致还原，四组导柱导套沿模座四角对称布置，配合卸料板上的辅助导套结构，能够保证连续冲压过程中上下模的对中精度，避免凸凹模啃伤失效。在动力与执行结构部分，模型完整呈现了多组不同规格的冲压凸模，分别对应装饰瓶加工过程中的冲裁、拉深、成型、切边等多道工序，各凸模通过固定压板与上模座可靠连接，配合对应的凹模镶块结构，可在单次压力机行程中完成多道工序的连续加工，大幅提升装饰瓶冲压件的生产效率。卸料结构采用弹性卸料设计，模型中还原了卸料弹簧、卸料螺钉的排布方式，能够在冲压完成后及时将料带从凸模上卸下，保证送料动作顺畅。模型还对模具的料带导向、误送检测、侧刃定位等辅助结构做了完整建模，侧刃结构可在料带送进过程中完成定距裁切，配合导料板实现料带的精准步进送进，误送检测组件可在送料位置偏差时触发停机信号，保护模具不受损坏。渲染层面采用半透明化处理部分板件，可直观展示模具内部的层级结构与各组件的装配关系，不同功能的零件采用差异化的材质配色区分，金属结构件采用合金钢哑光材质，弹性元件采用聚氨酯亮色材质，导向件采用轴承钢亮面材质，让整体结构层次清晰，便于理解级进模的工作原理与装配逻辑。设计思路围绕装饰瓶薄壁冲压件的加工需求展开，通过多工位级进的排布方式，将原本需要多台单工序模完成的加工内容整合到一套模具中，减少了工件多次定位带来的精度误差，同时降低了人工操作成本，适配大批量装饰瓶五金冲压件的自动化生产需求，各工位的工序排布经过合理性验证，冲压力分布均匀，符合压力机的载荷使用要求。
