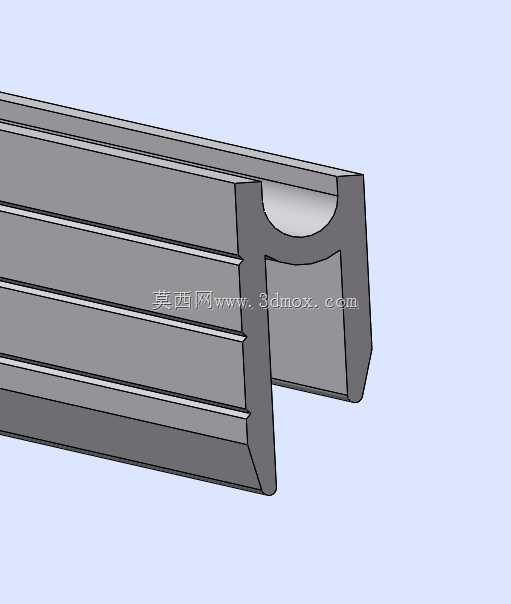

机箱用带卡槽异型铝型材截面结构

这款异型铝型材主要面向工业机箱、嵌入式设备柜体的装配场景使用，区别于常规标准欧标、国标铝型材的对称槽道设计，其截面采用非对称布局，一侧设置多道平行内凹卡槽，另一侧集成半圆弧内嵌槽道，可同时满足机箱面板嵌装、内置线路布放、相邻型材拼接卡合的多重装配需求。从实际应用角度看，这类型材常被用于定制化飞控机箱、工业测控设备的外框搭建，无需额外加装走线槽或面板压条，可直接将PCB安装板、设备前面板顺着卡槽滑入到位，减少装配时的紧固件使用量，也能避免后期设备运维时面板松动移位的问题。设计阶段针对型材的壁厚做了梯度优化，卡槽受力位置的壁厚比非装配面厚1.2mm，既保证卡槽反复插拔装配不会出现形变开裂，也尽可能控制型材整体重量，适配机载、便携类机箱对自重的严格要求。截面端部的半圆弧槽道专门针对圆形线束、柔性管路的布放设计，槽道内径匹配常用设备电源线、信号传输线的束径，布线时可直接将线束压入槽道，无需额外使用扎带固定，槽道边缘做了R0.5的圆角处理，不会割破线束外绝缘层。型材的安装边界适配常规机箱的拼接公差要求，相邻型材拼接时，侧边的凸台可直接卡入对应型材的卡槽内，拼接后平面度误差可控制在0.1mm以内，无需额外做铣削加工找平。多道平行卡槽的间距按照常规工控板卡、电源模块的安装尺寸设置，可兼容不同厚度的内置模块安装，装配时可根据内部元件的布局灵活选择卡槽位置，调整内部安装空间的分隔，适配不同配置的设备装机需求。型材的外表面采用平面设计，可直接做阳极氧化处理，后续喷涂标识、安装铭牌时无需额外打磨基面，外边缘全部做了倒角处理，装配搬运过程中不会划伤操作人员，也能避免机箱组装时边角磕碰掉漆影响外观一致性。
