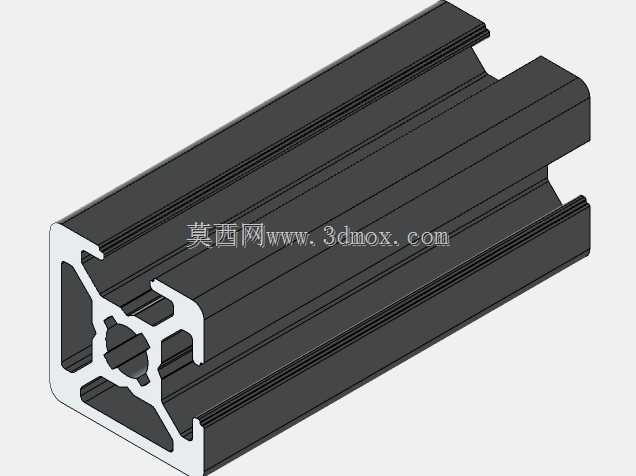

20X20带6毫米槽BR兼容铝型材结构

在非标自动化设备、小型检测工装、桌面级实验台架的搭建场景中，20系列欧标铝型材一直是轻量化结构搭建的核心选型之一，这款带6毫米槽的20X20规格铝型材，正是针对紧凑型安装空间、相邻面封闭安装需求开发的适配款。从实际选型应用来看，这类小截面铝型材常被用于小型输送线的侧边护板安装支架、电气控制箱体的内部安装梁、桌面型3D打印机的框架辅梁、传感器安装调节支架等场景，相比同截面全开口槽型材，它带有的两个相邻闭合面，能够直接提供平整的安装基准面，不需要额外加装封板就能实现板件的贴合安装，减少了框架搭建时的辅件用量。

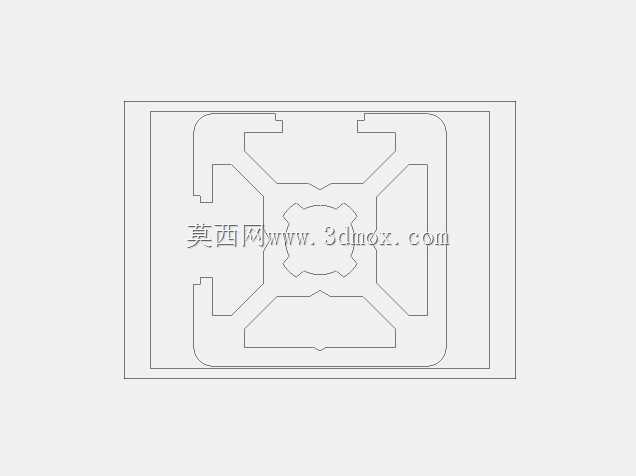

从截面设计逻辑来看，这款型材的槽宽设置为6毫米，完全匹配BR系列铝型材的安装轮廓标准，能够和同系列的角码、T型螺栓、端盖、活动铰链等标准配件完全兼容，不需要单独开模定制连接件，大幅降低了小批量设备搭建的配件采购成本。型材内部的筋位布局经过受力优化，中心的空腔结构既保留了挤压成型的工艺可行性，也能在穿线场景下容纳多根细径控制线缆，实现框架内部走线，避免线缆外露带来的剐蹭、积尘问题；四个边角的R角处理既符合工业设备的安全设计要求，也能避免安装过程中锐边划伤操作人员。

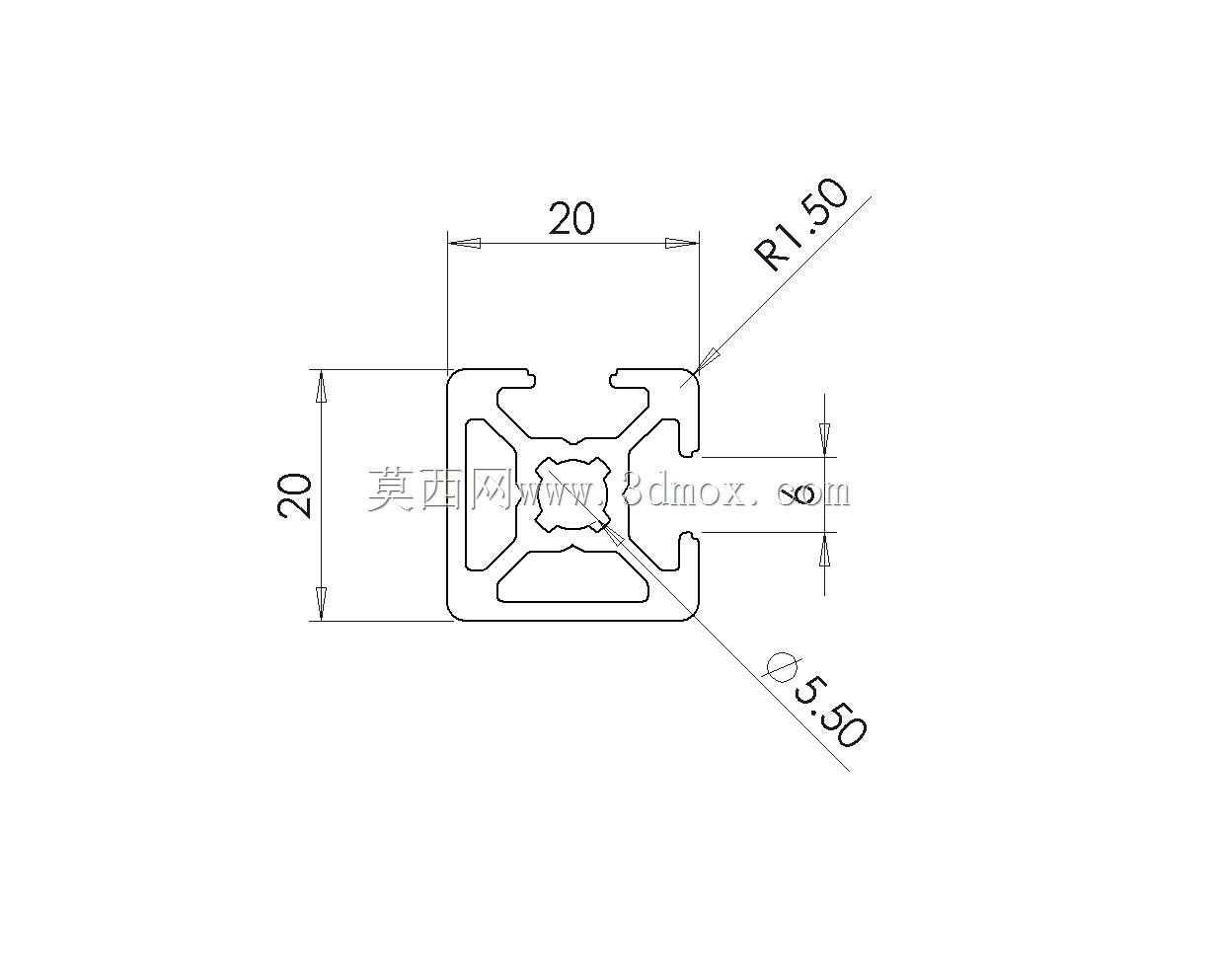

在安装边界上，这款型材的外轮廓尺寸严格控制在20毫米×20毫米，相邻闭合面的平面度满足常规机械安装的公差要求，可直接在闭合面上攻丝安装小型钣金件、PCB安装板、传感器固定座，不需要额外加装螺母条；开口槽的尺寸精度适配标准T型螺母的滑入安装，单根型材的槽道可根据安装需求任意调整连接件位置，适配不同安装孔距的外购件固定需求。在实际设备组装过程中，这类带相邻闭合面的20型材，尤其适合做箱体类结构的边框梁，闭合面直接和箱体板材贴合打胶或者螺丝固定，相比全槽型材的拼接缝隙更小，箱体的密封防护性能更易保障，同时也能减少拼接处的震动异响，提升小型设备运行时的结构稳定性。对于做小型设备改型、工装夹具快速搭建的结构工程师来说，这类兼容标准配件体系的特殊截面铝型材，能够在不突破原有安装空间限制的前提下，解决常规全槽型材安装基准不足、拼接缝隙大的痛点，不需要额外设计加工定制安装件，就能快速完成结构搭建，缩短设备的组装调试周期。
