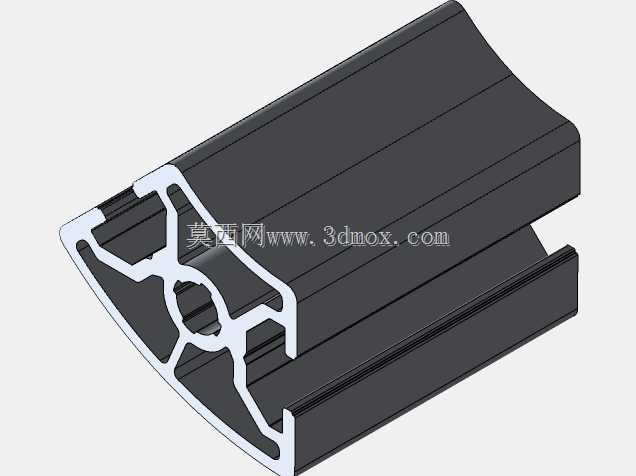

45度角扇形工业铝挤压型材结构

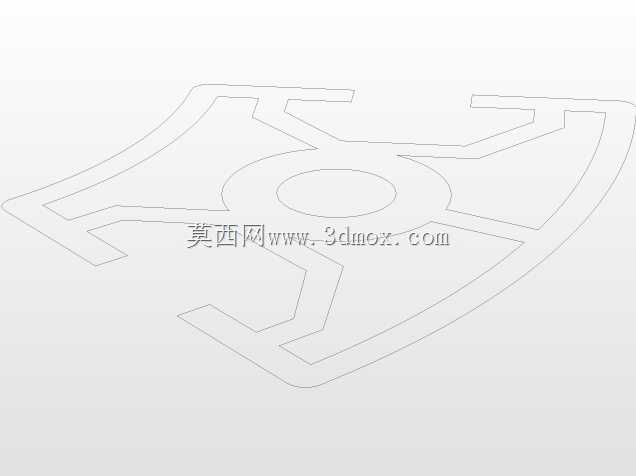

这款45度扇形铝型材，是工业框架搭建里常用的转角专用型材，日常做设备护罩转角、圆弧型工作台边框、弧形输送线侧挡的时候，用它比两根直角型材拼角的效果好太多，不会出现拼缝外露、棱角突出的问题，外观过渡顺滑，也能避免直角磕碰带来的安全隐患。型材两侧各预留了8mm规格的T型插槽，和市面上常规的工业铝型材槽口尺寸完全兼容，不管是装内嵌式的有机玻璃挡板、钣金封板，还是装行程开关、传感器安装座、走线槽这类附件，都能直接用标准T型螺栓滑入固定，不需要额外在型材上打孔攻丝，现场组装的时候调整位置也很方便，不用反复拆打螺丝。型材截面的内筋布局是经过受力校核的，中间的空腔做了加强筋分隔，既控制了型材的整体重量，又能保证转角位置的抗扭、抗弯强度，做1米以内跨度的圆弧框架时，不需要额外加内部支撑也不会出现明显形变，完全能满足常规轻型设备框架的负载要求。中间预留的带芯安装孔，是专门用来做螺纹连接的，组装的时候可以直接在孔位攻丝，用来连接相邻的直型材、安装脚杯或者脚轮支座，连接强度比单纯靠槽口螺栓固定要高很多，不会出现框架受力后转角位置松脱错位的问题。做三维建模的时候，这个型材的截面轮廓要重点注意圆弧边的同心度，还有两侧槽口的位置公差，要是槽口和标准件的尺寸偏差超过0.2mm，实际组装的时候T型螺栓就会滑不进去，或者卡滞过紧。建模时还要注意型材端面的切割角度，和直型材对接的时候，要保证拼接面完全贴合，不然框架组装后会出现缝隙，影响整体的装配精度。实际选型的时候，要注意这款型材的转弯半径匹配自己的框架尺寸，要是做小半径的圆弧框架，要提前核算型材的弯曲应力，避免冷弯的时候出现型材变形、槽口错位的问题。安装的时候，转角位置的连接紧固件要均匀拧紧，不要单侧受力过大，不然会导致型材端面翘曲，影响后续封板的安装平整度。这款型材还可以用在自动化生产线的圆弧护栏、设备安全门的弧形边框、实验室工作台的圆角包边位置，相比直角拼接的结构，整体的美观度和安全性能都有明显提升，也能减少后期打磨毛刺、处理拼缝的工作量。
