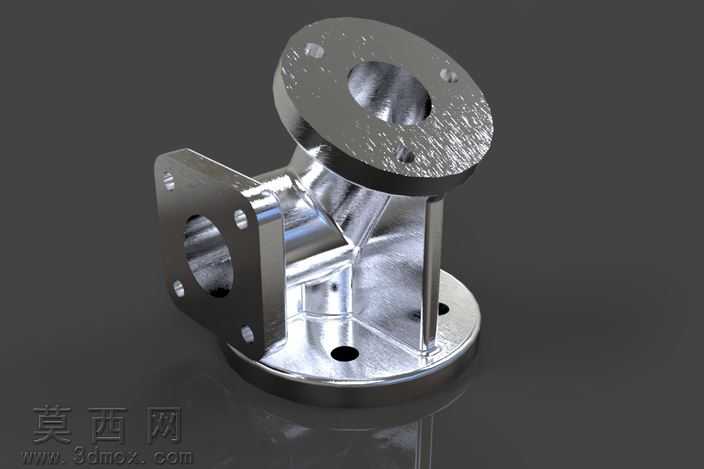

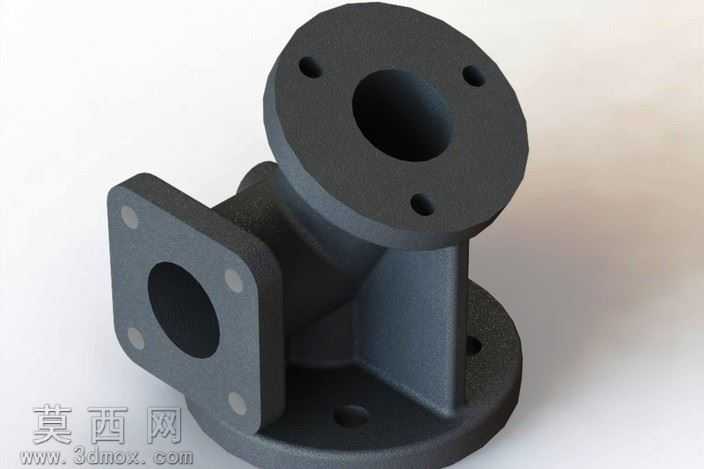

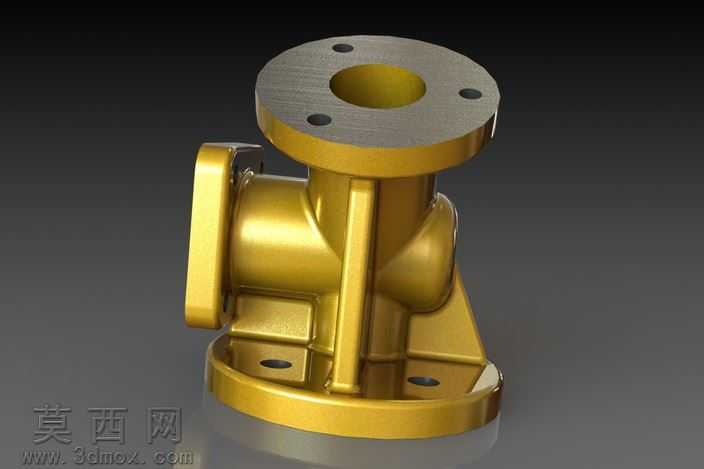

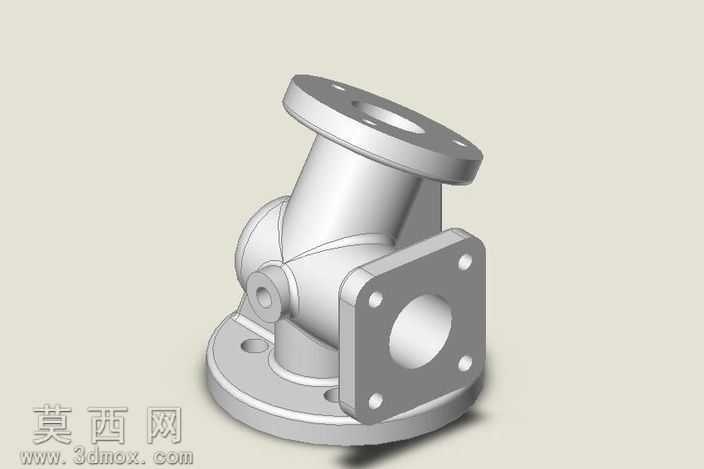

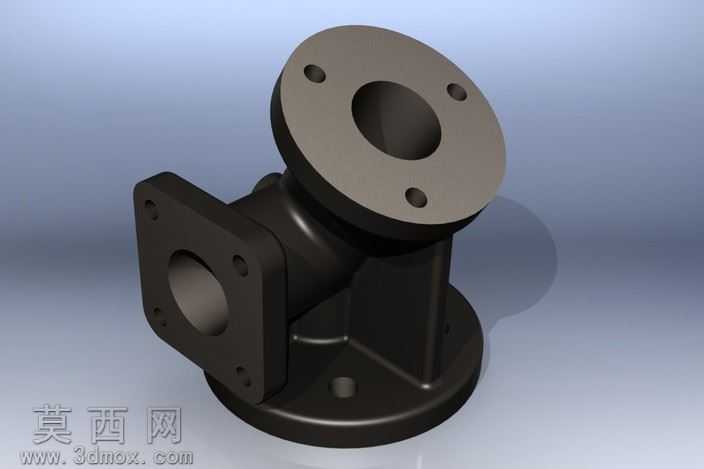

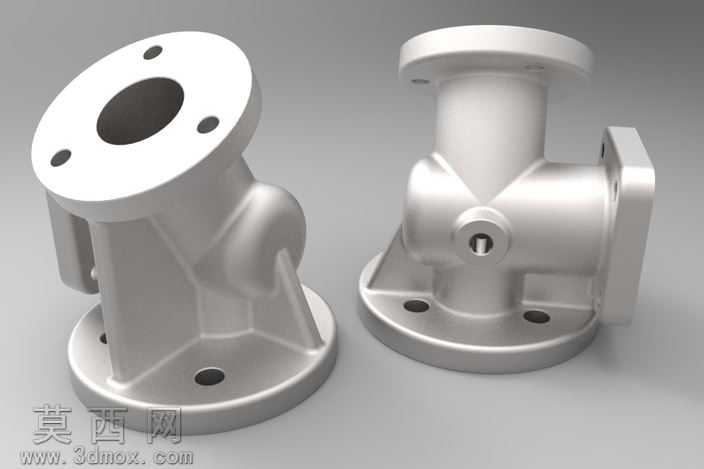

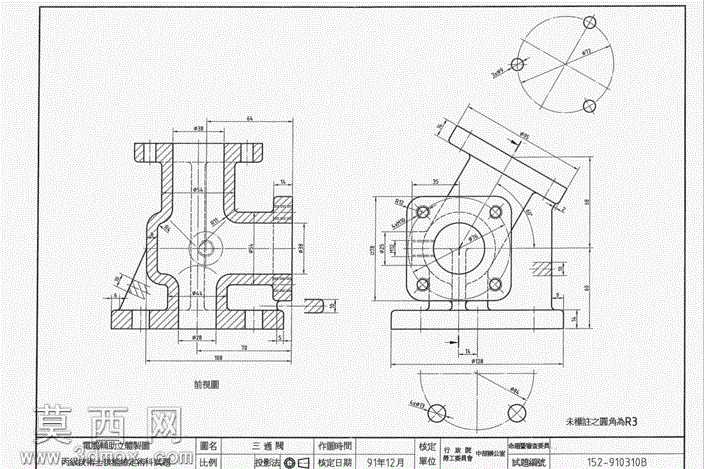

该作品为多通管路连接阀体的三维建模成果,建模过程依托参数化三维设计软件完成,首先以阀体的流体通径参数为核心基准,搭建整体空间坐标系,确定三个不同朝向接口的中心轴线位置,确保各通道的交汇区域平滑过渡,避免流体输送过程中出现涡流阻滞的结构缺陷。建模阶段先绘制各接口法兰的轮廓草图,按照法兰连接的标准规范,精准定位螺栓孔的分布圆直径、孔径与孔位数量,其中底部圆形法兰为安装固定基座,侧部方形法兰适配特定规格的快装对接结构,顶部斜向法兰用于衔接倾斜布设的管路,三个接口的法兰端面均做了贴合密封面的结构处理,预留了密封垫片的安装限位台阶。阀体主体的变径过渡区域采用放样凸台与曲面填充结合的建模方式,还原铸造成型的阀体壁厚均匀性特征,侧部的小型凸台结构为工艺定位孔与泄压辅助接口,建模时同步做了拔模斜度处理,匹配实际铸造生产的脱模需求。材质渲染阶段选用铸钢哑光金属材质,调整表面粗糙度参数模拟铸件经喷砂处理后的质感,法兰端面做局部高光处理呈现机加工后的平整金属光泽,场景布光采用三点光源法,主光源从斜上方投射突出阀体的立体轮廓,辅助光源补全暗部结构细节,避免侧部方形法兰与主体衔接区域出现光影死黑,背景选用低饱和度浅灰色调,让观者视线聚焦于阀体本身的结构特征。整体设计围绕管路分流、转向的实际功能需求展开,各接口的朝向角度经过空间适配验证,可直接用于多管路交汇场景的装配模拟,模型的所有特征均保留参数化编辑属性,可根据实际工程的通径、压力等级需求快速调整法兰尺寸、阀体壁厚等参数,适配不同工况的流体输送管路设计使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 9.06 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorksOlder,效果图,STEP/IGES,SolidWorks2012,其它,
- 软件分类 阀门
