碎纸机S型异形切碎刀片结构设计

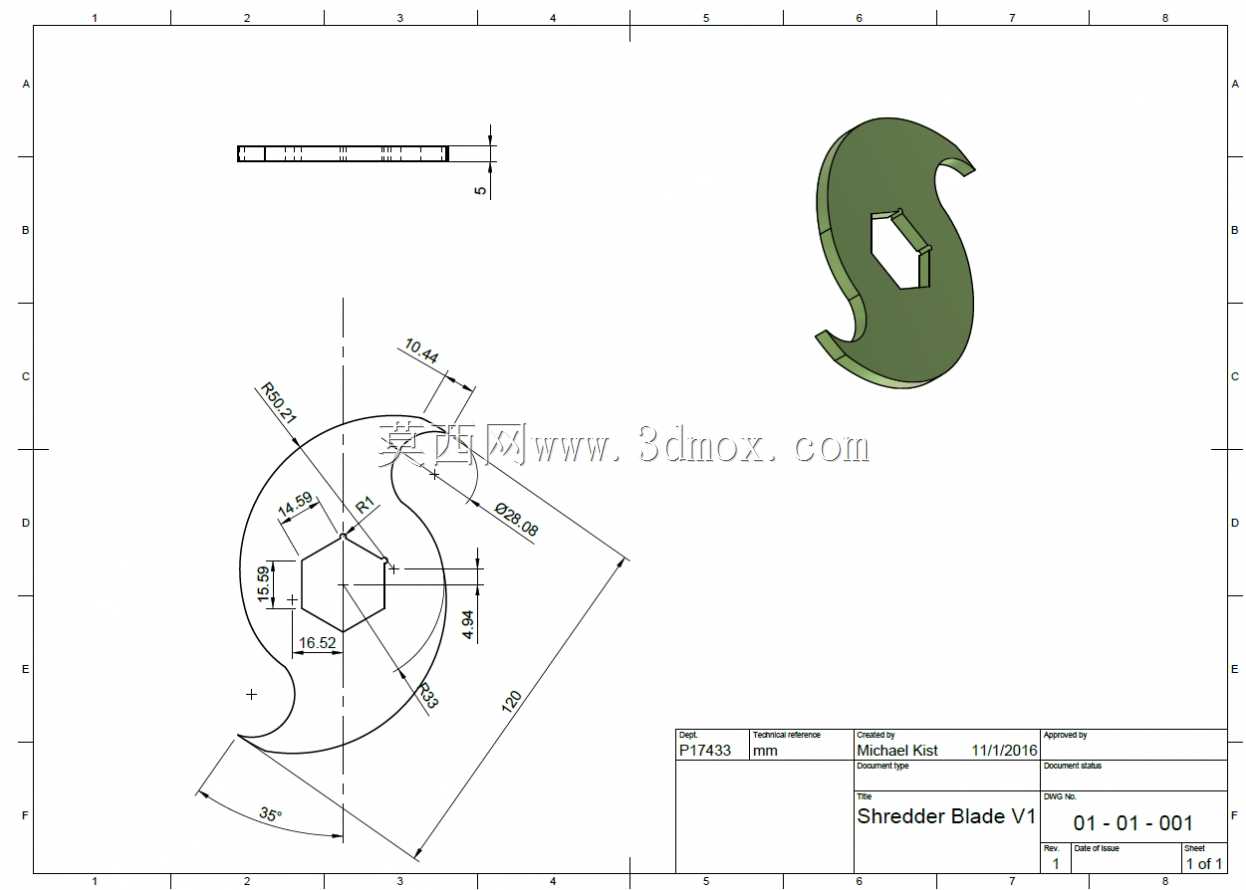

这款S形切碎刀片主要应用在桌面级商用碎纸机的刀辊总成上，是碎纸机执行纸张切碎动作的核心执行零件，单组刀辊上会沿轴向等距排布数十片同规格刀片，通过相邻刀片的刃口交错咬合实现对纸张的连续剪切，部分高保密等级碎纸机还会搭配不同刃口轮廓的同系列刀片，实现更细碎的纸屑切割效果，满足涉密文件销毁的颗粒度要求。从结构设计逻辑来看，刀片整体采用非对称S形轮廓，中部设置正六边形安装孔，装配时直接穿入刀辊的六方轴，无需额外键连接即可传递扭矩，这种无键安装的设计既简化了刀辊的装配工序，也能保证每片刀片的周向定位精度，避免刀片运转过程中出现周向窜动导致相邻刃口碰撞崩损。刃口部分沿S形轮廓连续分布，两段弧形刃口分别对应不同的剪切相位，当刀辊转动时，相邻刀片的刃口会形成渐进式的剪切夹角，从纸张接触刃口开始逐步完成裁切，相比直刃刀片能有效降低单次剪切的阻力，减少驱动电机的瞬时负载，同时避免纸张在裁切过程中出现卡滞、拉扯不断的问题。从安装边界来看，刀片的厚度控制在5mm，刃口的回转半径经过精确核算，装配后相邻刀片的轴向间隙控制在0.1mm以内，既保证刃口不会发生干涉摩擦，也能避免间隙过大导致纸张未被完全切断就通过刀组。轮廓上标注的各段圆弧半径、角度参数，都是经过多轮裁切测试优化后的数值，比如刃口末端的35°斜角设计，能在刀片转到排屑位置时让切碎的纸屑自然脱落，不会挂在刃口上造成堵纸。中部六方孔的尺寸与刀辊轴采用小间隙配合，装配时不需要额外紧固件，靠轴向的隔套就能完成整组刀片的轴向锁紧，后期维护更换刀片时只需要拆下刀辊端盖就能逐片替换，不需要整体更换刀辊总成，能有效降低设备的后期维护成本。刀片的刃口部分做了小角度的钝化处理，不会因为刃口过于锋利造成装配过程中的割伤风险，同时也能提升刃口的耐磨性能，延长刀片的整体使用寿命，在日常处理普通A4打印纸、铜版纸甚至带订书钉的文件时，刃口也不容易出现崩缺、卷刃的问题。
