三通式流体管路连接构件结构设计

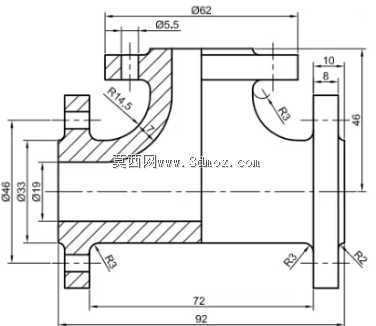

　　在民用给排水、工业流体输送、暖通循环、化工介质传输等诸多管路系统场景中，三通类连接件是实现管路分流、合流、转向的核心基础构件，本次呈现的三通结构采用等径对称式布局，三个接口端均设置标准法兰连接结构，可直接与同公称通径的管道法兰完成对接，无需额外配置变径转接件，适配多数常规压力等级的流体输送工况。从结构设计逻辑来看，该构件主体采用等壁厚流线型内腔设计，三个接口的交汇区域做了圆弧过渡处理，能够有效降低介质流经交汇点时的局部阻力损失，减少湍流、涡旋的产生，避免长期运行过程中介质对交汇内壁的冲蚀磨损，延长构件的实际使用寿命。外部结构上，三个接口端的法兰盘均设置了均匀分布的螺栓孔位，安装时可通过标准螺栓副实现与管道端法兰的紧固连接，

　　法兰端面预留有密封件安装槽位，可适配橡胶垫片、金属缠绕垫片等多种密封形式，满足不同温度、压力、介质特性的密封需求。从安装边界来看，该三通构件的三个接口轴线处于同一平面，相邻两个接口的轴线夹角为90度，安装时需保证三个对接管道的同轴度偏差控制在允许范围内，避免法兰连接面出现偏斜导致密封失效，构件整体的外部轮廓无突出的尖锐结构，安装预留空间只需满足法兰螺栓的操作空间即可，无需额外预留过大的检修操作位，适配多数紧凑排布的管路安装场景。在实际工况应用中，这类三通构件可用于水、压缩空气、低压蒸汽、无强腐蚀性化工介质的管路系统中，既可以实现单路输入双路输出的分流功能，也可以实现双路输入单路输出的合流功能，

　　部分工况下也可作为管路转向构件替代直角弯头使用，相比弯头搭配直通的组合结构，能够减少两个连接密封点，降低管路系统的泄漏风险。建模过程中对法兰螺栓孔的位置度、内腔过渡曲面的顺滑度、连接端面的平面度都做了参数化约束，可直接根据实际工程需求调整公称通径、壁厚、法兰孔位数量等参数，快速衍生出适配不同压力等级、不同管路规格的同系列构件模型，为管路系统的整体布局设计、应力校核、安装模拟提供准确的三维数据支撑。
