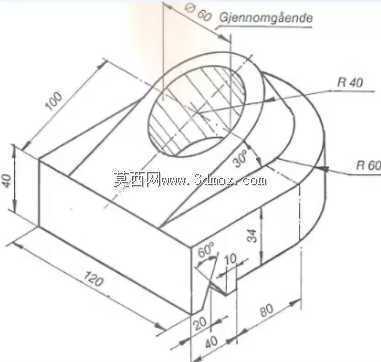

异形块状机械连接结构三维数模

　　这类异形块状连接结构，常应用在中小型动力传输设备的壳体衔接部位，也会出现在自动化生产线的工位定位组件中，承担相邻部件的载荷传递、位置限定以及局部防护的作用。从结构形态来看，该构件采用非对称的异形轮廓设计，没有规则的几何对称面，这是为了适配安装空间内的避让需求——在实际设备布局中，相邻位置往往排布有管线、传动件或者其他功能组件，规则的方形或圆形构件容易出现干涉，因此建模阶段就需要根据周边部件的轮廓做切削避让，保证装配后各部件之间预留足够的安全间隙，避免运行过程中出现摩擦碰撞。

　　构件主体为实心块状结构，一侧延伸出带内凹腔体的连接端，这个腔体是用来和对应规格的轴类或者插接件配合的，腔体的内壁公差需要控制在合理范围内，既要保证插接时的顺畅度，又要避免配合间隙过大导致运行时出现晃动，影响整个机构的传动精度。构件的外表面做了多处斜切面处理，这些切面并非单纯的造型设计，一方面是为了减少构件整体的重量，在满足结构强度要求的前提下去除多余的材料，降低设备整体的负载；另一方面斜切面可以作为安装时的定位基准面，方便装配工人快速找正位置，减少装配调试的时间。

　　从安装边界来看，该构件的底部设置有两个平行的凸台结构，这两个凸台是和安装基座配合的定位结构，凸台的间距、高度都需要和基座上的安装槽严格匹配，装配时凸台嵌入基座槽内，能够承受横向的剪切力，避免设备运行过程中构件出现移位。构件的上部轮廓做了圆弧过渡处理，没有尖锐的棱角，这是考虑到设备维护时的操作安全，同时也能减少应力集中的问题——如果构件存在尖锐的直角转折，在长期承受交变载荷的情况下，转折位置很容易出现应力疲劳裂纹，圆弧过渡可以有效分散应力，提升构件的使用寿命。

　　建模过程中需要重点关注配合面的形位公差，尤其是插接腔体的同轴度、底部安装凸台的平面度，这些参数直接影响后续的装配精度。另外构件的壁厚分布需要做均匀化处理，避免出现局部壁厚过薄导致强度不足，或者局部壁厚过厚在后续加工时出现应力变形的问题。这类构件通常会采用铸造成型后再做机加工的工艺，因此建模时还需要预留合理的加工余量，在配合面位置留出足够的切削量，保证加工后的尺寸精度符合装配要求，非配合面则可以直接按照铸造尺寸建模，减少不必要的加工工序，控制生产制造成本。
