多格分隔式工业柜体内部排布结构设计

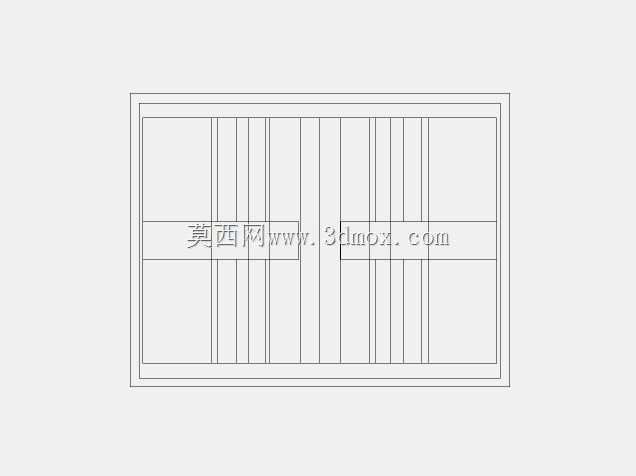

　　本次呈现的结构设计，核心面向工业电控柜、设备集成柜体的内部安装场景，这类柜体广泛应用在车间生产线控制端、动力配电节点、自动化设备集成工位，承担内部元器件承托、线路分隔、安装空间规整的实际作用。从结构本身来看，整体采用对称式竖条分隔框架，中间预留横向贯通的走线与安装过渡区域，两侧分布等距排布的竖向分隔槽，这类槽位可直接适配不同宽度的电气安装导轨、元器件安装板，无需额外打孔调整即可适配断路器、继电器、接线端子排等标准电气元件的安装尺寸。设计过程中优先考虑了安装边界的适配性，整体外框严格匹配标准工业柜体的内部安装净空，四周预留的边框宽度刚好满足柜体侧板固定、密封条安装、柜门开合的安全距离，不会出现内部结构突出干涉柜门关闭、

　　或是挤压侧边走线槽的问题。中间的横向区域并非简单留白，而是预留了跨区走线、汇流排安装、大尺寸元器件布置的空间，相比全区域均匀分隔的常规设计，这种中间留空的排布方式，能更好适配强弱电分离布线的工程要求，左侧可布置强电动力回路元件，右侧布置弱电控制回路元件，中间横向区域可布置屏蔽隔板或是汇流组件，从结构层面减少强弱电之间的信号干扰。竖向分隔条的宽度经过反复校核，既保证了单格安装位的承重能力，避免安装较重的塑壳断路器时出现分隔条变形弯折，又不会占用过多内部有效空间，每一条分隔筋的厚度都匹配标准自攻螺丝的攻入深度，现场安装时可直接在分隔筋上固定安装板，无需额外预埋螺母。从安装维护的角度考虑，这种规整的格状排布，

　　能让后期运维人员快速定位对应回路的元器件，不同格位可对应不同的设备控制回路，排查故障时无需在杂乱的元器件中翻找，大幅缩短现场停机维护的时间。外框的双层边线设计，一方面是强化整体框架的结构强度，减少长距离运输、现场安装过程中框架出现翘曲变形的概率，另一方面双层边之间的凹槽可直接嵌入密封胶条，适配有防尘、防溅要求的柜体使用场景，无需额外设计密封结构。整体结构没有多余的异形曲面，全部采用平直的筋条结构，加工时可直接采用标准板材裁切拼接，加工工艺简单，生产成本可控，同时平直的结构也方便后期根据现场实际需求，对局部格位进行裁切调整，适配特殊尺寸元器件的安装需求，不会因为异形结构导致后期改造难度提升。
