带卡槽环形锁紧结构三维建模实例

　　这类带周向卡槽的环形锁紧件，在各类需要轴向限位、周向防转的机械装配场景中应用十分广泛，小到手持电动工具的输出端锁紧套，大到工程机械液压管路的快接接头锁紧环，都能见到这类结构的身影。从实际使用场景来看，这类零件通常套在对应轴类或筒类零件的外侧，通过周向均匀分布的卡槽与配套的卡爪、凸台配合，实现旋转到位后的卡紧锁止，避免连接部位在设备运行过程中受振动、载荷影响出现松脱，相比传统的螺纹锁紧结构，这类卡槽式锁紧不需要额外的防松垫片，拆装效率更高，适合需要频繁拆装维护的设备部位。在设计这类环形锁紧结构时，首先要明确安装边界的尺寸约束，环形件的内径需要与被配合的轴/筒外径保持合理的间隙配合，间隙量通常控制在0.02-0.05mm之间，

　　既保证拆装时能顺畅滑动，又避免间隙过大导致锁紧后出现径向窜动；外径尺寸则要根据外围操作空间确定，要预留足够的手指或工具操作空间，方便操作人员施加旋转力矩完成锁紧或解锁动作。周向卡槽的设计是整个零件的核心，卡槽的数量通常根据所需的锁紧力矩确定，卡槽数量越多，单个卡槽承受的剪切载荷越小，整体承载能力越强，但卡槽数量过多会降低零件本身的结构强度，同时提升加工精度要求，常规中小型锁紧环的卡槽数量一般设置在6-12个之间，卡槽的深度要匹配配套凸台的高度，配合面要预留合理的导入倒角，避免装配时出现卡滞。零件的轴向厚度需要根据承受的轴向载荷计算确定，要保证在额定轴向拉力作用下，卡槽根部不会出现剪切断裂，同时环形基体的壁厚也要满足强度要求，

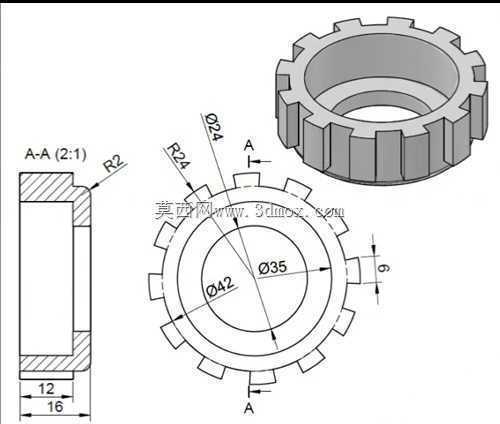

　　避免锁紧时受径向力出现开裂。建模过程中，首先绘制环形基体的截面草图，通过旋转命令生成基础实体，之后在端面绘制单个卡槽的截面轮廓，通过拉伸切除生成单个卡槽特征，再通过圆周阵列命令完成所有卡槽的建模，最后对所有锐边进行倒圆角处理，避免应力集中，同时去除加工毛刺，防止装配时划伤操作人员或配合零件表面。这类零件的材质通常根据使用环境选择，常规工况下采用工程塑料注塑成型即可满足使用要求，重载或高温工况下则需要选用合金钢经机加工后做表面硬化处理，提升耐磨性能与结构强度。
