带法兰连接结构的90度弯头管件

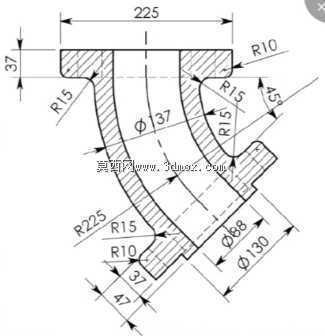

　　这类90度带法兰弯头是管路系统里的核心转向连接件，在化工流体输送、市政给排水、暖通空调循环管路、工业设备液压油路等场景中都有大量应用，主要作用是改变管路内介质的流向，同时通过两端的法兰结构实现与直管段、阀门、泵体接口的刚性密封连接，避免管路转向位置出现介质泄漏、流阻突变过大的问题。从设计逻辑来看，这款弯头采用等径圆弧过渡结构，弯曲段的曲率半径经过流场优化，能够减少介质转向时的紊流与局部压力损失，相比直角弯折的管路结构，可降低输送过程中的能耗，同时减少介质中固体颗粒对管壁的冲刷磨损，延长管路整体使用寿命。两端的法兰盘采用标准螺栓孔布局，安装时可匹配同压力等级的平焊法兰，通过密封垫片压紧实现端面密封，

　　法兰盘背面与弯管本体的过渡位置做了圆弧加强处理，能够承受管路运行时的轴向拉力与内部介质压力，避免应力集中导致的焊缝开裂问题。在安装边界上，这类弯头的轴向安装尺寸需要匹配管路排布的空间预留，两端法兰的螺栓孔中心距符合通用管路安装规范，现场安装时不需要额外做配管切割调整，可直接与同规格的标准管路组件对接，安装效率更高。弯管本体的壁厚根据常用管路压力等级设计，能够满足常规中低压流体输送的强度要求，建模过程中对法兰密封面、螺栓孔位置、弯曲段内壁曲面都做了精准的几何约束，可直接用于管路排布的干涉检查、预制加工的尺寸放样，也可作为管路系统应力分析的基础模型使用。在实际工程应用中，这类弯头的选型需要匹配管路的公称通径、工作压力、输送介质特性，

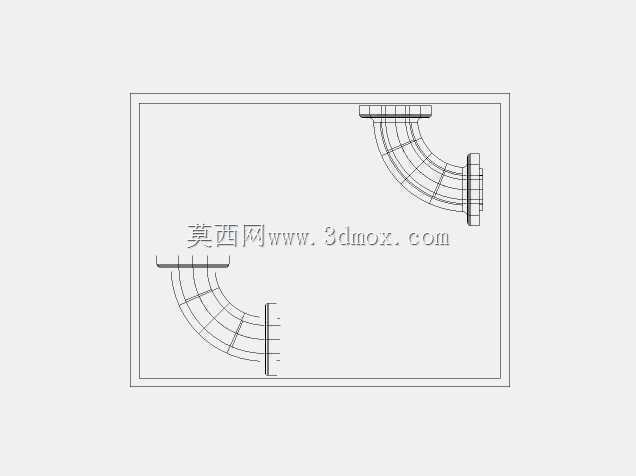

　　建模时还原的法兰连接细节、弯管过渡曲面，能够帮助设计人员在三维管路排布阶段提前验证安装空间，避免现场安装时出现法兰螺栓操作空间不足、弯头与周边设备结构干涉的问题，同时也能为管路预制加工提供准确的尺寸参考，减少现场配管的返工量。
