直插式一位共阴七段数码显示管结构

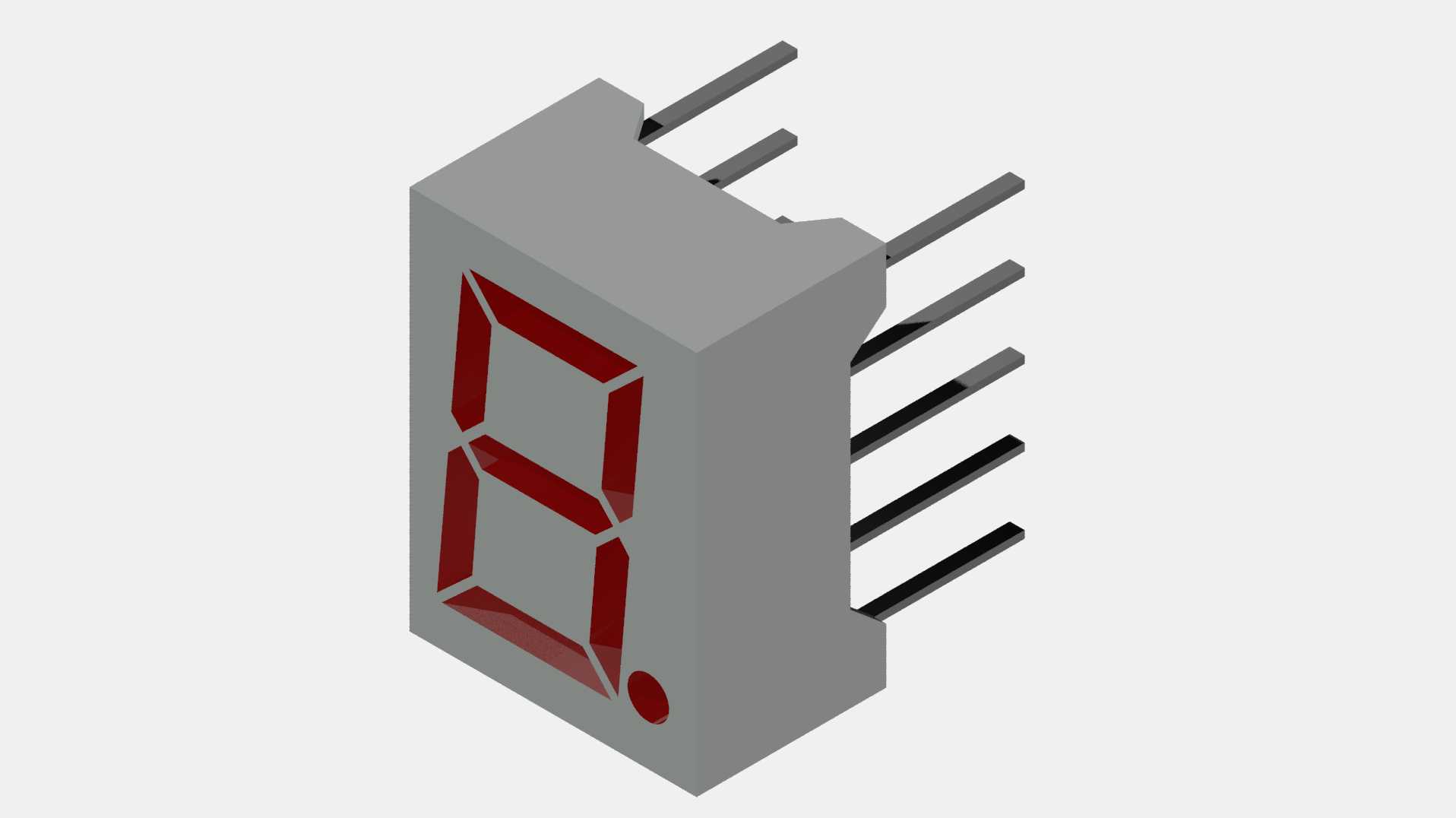

做小型控制盘、嵌入式数显面板的结构设计时，这类直插一位七段显示管是绕不开的基础元件，很多刚入行的工程师画PCB、做面板开孔时容易忽略元件的实体安装边界，最后要么装的时候引脚顶到壳体内筋，要么显示面和面板透光窗对位偏差，出现亮段漏光、显示缺角的问题。这个三维模型还原的是常规0.5英寸规格直插七段管的完整实体结构，外壳采用阻燃黑色环氧塑封成型，正面的红色显示段采用半透明环氧封装，内部每一段对应独立的LED发光芯体，右下角集成了小数点显示段，可实现0-9数字及部分英文字符的段码显示，广泛用在小型温控器、计数器、电源电压显示面板、小型工控操作盒的数值显示场景中。从设计还原的细节来看，模型完整复刻了元件的引脚排布：元件背面共引出10根直插金属引脚，引脚间距严格遵循行业通用的2.54mm标准排距，适配常规万用板、量产PCB的通孔焊盘设计，引脚长度预留了常规波峰焊的吃锡余量，结构设计时不需要额外修改引脚长度就能适配1.6mm板厚的PCB安装。外形尺寸上，模型还原的塑封主体长宽高符合行业通用件尺寸，显示面到塑封背面的厚度控制在常规7mm左右，设计面板安装结构时，只需要在面板对应位置开出匹配显示区域的矩形透光窗，预留0.2mm的装配间隙就能保证显示区域完全露出，不需要额外做遮光罩结构，塑封本体的侧边定位凸台也做了还原，安装时可以卡在PCB对应的定位槽内，避免过波峰焊时元件出现偏移倾斜。建模时特意区分了外壳、显示段、金属引脚三个不同的实体部分，做装配干涉检查时可以分别设置不同的材质属性，模拟实际装配时的公差配合：比如金属引脚和PCB焊盘的间隙设置为0.15mm，保证插件时能顺利插入，塑封外壳和面板内表面的间隙设置为0.3mm，避免壳体注塑公差导致装配顶压。实际选型应用中，这类七段管的驱动逻辑简单，通过段码电平控制就能实现不同数字显示，相比液晶显示模块亮度更高，可视角度更大，在工业现场低光照、强干扰的环境下显示稳定性更好，结构设计时只要注意引脚折弯的最小半径，不要在引脚根部反复弯折导致引脚断裂，就能满足常规工业设备的使用寿命要求。做设备内部布线时，这类直插元件的引脚不需要额外做绝缘处理，只要保证引脚和周边高压元件的电气间隙满足安规要求即可，模型还原的引脚直径和实际元件一致，做布线干涉检查时可以准确判断引脚和周边导线、结构筋位的安全距离，避免后期打样出现装配干涉问题。
