卧式螺杆式喷油泵输送装置结构设计

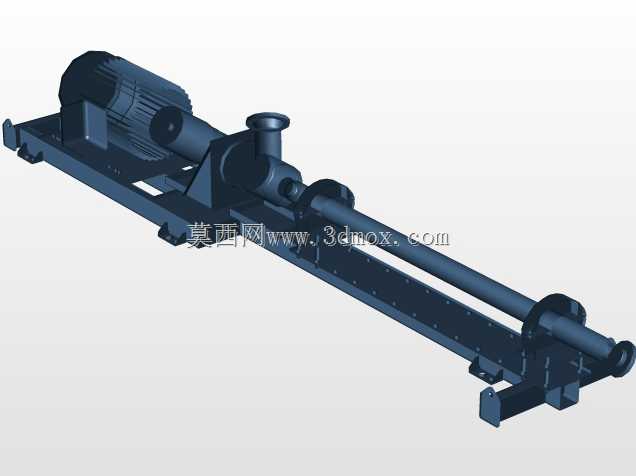

这套喷油泵三维结构完整还原了卧式单螺杆泵组的实际装配形态，在油料输送、粘稠介质转运的工业场景中，这类泵组常被用于燃油加注系统、重油输送管线、污油回收单元的核心动力环节，相比齿轮泵、离心泵，螺杆结构对高粘度流体的输送脉动更小，不会对介质产生过度剪切，适配柴油、润滑油、残余重油等多种油料的长距离输送需求。从结构设计逻辑来看，整套装置采用驱动端与泵体同轴直连的布局，驱动电机通过刚性联轴器与螺杆转子连接，省去了中间皮带传动或减速机构的冗余空间，整体底座采用一体化焊接型材结构，安装面预留了多组地脚螺栓孔，可直接固定在混凝土基础或钢制机架上，安装时需保证电机轴与泵轴的同轴度公差控制在0.1mm以内，避免运行过程中出现轴承偏磨、密封件泄漏的问题。泵体部分采用长导程螺杆结构，进料口设置在泵体中段上方，采用法兰连接形式，可直接对接DN80标准输送管路，出料口位于泵体前端侧方，同样采用法兰密封结构，配套的密封组件采用机械密封形式，可承受1.6MPa的工作压力，输送介质温度范围覆盖-20℃到120℃，满足多数工业油料输送的工况要求。整套泵组的外形长度控制在1800mm左右，底座宽度为420mm，电机端高度为580mm，安装时需在进料端预留不小于300mm的管路操作空间，出料端预留200mm的阀门安装空间，底座下方的地脚孔间距为1200mm，适配常规工业泵组的安装基础尺寸。设计过程中针对螺杆转子的支撑做了优化，在泵体前后端均设置了滚动轴承支撑，避免长螺杆运行过程中出现挠曲变形，轴承端设置了独立的润滑腔，可加注锂基脂实现长效润滑，减少日常维护频次。底座上还预留了接线盒、防护罩的安装位置，实际装配时可在联轴器位置加装安全防护罩，避免运行过程中发生机械伤害，整套结构的所有连接螺栓均采用8.8级高强度螺栓，保证泵组运行过程中的结构稳定性，即使在满负荷工况下也不会出现连接松动、结构共振的问题。
