艾默生管道式流量计结构设计方案

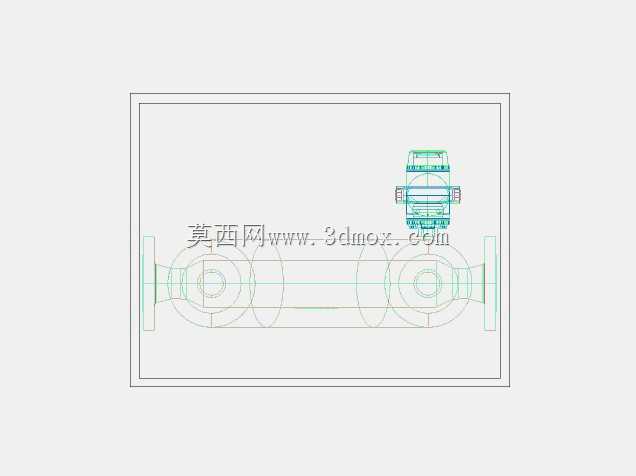

　　在化工、市政供水、油气输送、暖通循环等涉及流体介质输送的管路系统中，流量计量是生产管控、能耗核算、贸易结算环节不可或缺的测量节点，这款管道式流量计的三维结构设计，完全围绕现场管路安装的实际工况展开，适配水平直管段的串接安装需求。从结构布局来看，主体采用通径式筒体设计，两端预留标准法兰对接界面，安装时可直接与同公称通径的工艺管道法兰组对，无需额外加装变径接头，能最大限度降低管路压损，避免因流道突变引发的测量精度偏差。筒体中部上方集成变送测量模块，模块与筒体之间采用密封压盖结构连接，既保证测量探头与管内流体的稳定接触，又能实现模块的快速拆装检修，无需整体切割管路即可完成核心测量部件的更换，大幅缩减现场运维的停机时长。

　　设计阶段充分考虑了不同工况的安装边界，整体轴向长度严格控制在常规直管段安装预留尺寸范围内，上方变送模块的凸起高度适配常见管廊、管沟的安装净空要求，不会出现与周边管线、支架磕碰的干涉问题；筒体底部预留排污螺孔接口，可在管路定期维护时排出管内沉积的杂质，避免杂质堆积包裹测量探头导致的测量失准。从功能实现逻辑上，该结构兼顾了差压式与涡街测量的安装适配性，内部流道做了圆弧过渡处理，介质流经测量段时流态稳定，不会产生额外的紊流干扰，可满足液体、气体、蒸汽等多种流体介质的流量测量需求。建模过程中对所有密封配合面做了公差匹配设计，法兰密封面的粗糙度、螺栓孔的位置度均符合工业管路连接的通用标准，变送模块的接线腔预留了防水格兰头安装位，可满足户外、

　　潮湿井下等工况的防护要求。不同于普通螺纹连接的小口径流量计，这款法兰连接的结构可适配中高压管路的使用场景，筒体壁厚经过耐压校核，能满足常规工业管路1.6MPa等级的工作压力要求，测量模块的外壳采用压铸铝合金结构，兼顾散热与抗冲击性能，可适应厂区内的振动工况。在管路系统排布设计时，这类流量计通常要求安装在泵出口下游至少5倍公称通径的直管段位置，模型中特意标注了前后直管段的参考预留长度，方便设计人员在做三维管路布线时提前预留安装空间，避免后期施工时出现直管段长度不足导致的测量误差。结构上没有多余的外置突出部件，所有连接螺栓均采用内藏式布局，既减少了运输安装过程中的磕碰损坏风险，也能避免长期外露锈蚀导致的拆卸困难。针对北方冬季户外使用的场景，模型结构预留了伴热夹套的安装空间，用户可根据实际需求在筒体外壁加装电伴热或蒸汽伴热装置，防止低温环境下管内介质凝固影响测量与管路通畅。
