工业级大型蒸汽冷凝换热设备结构设计

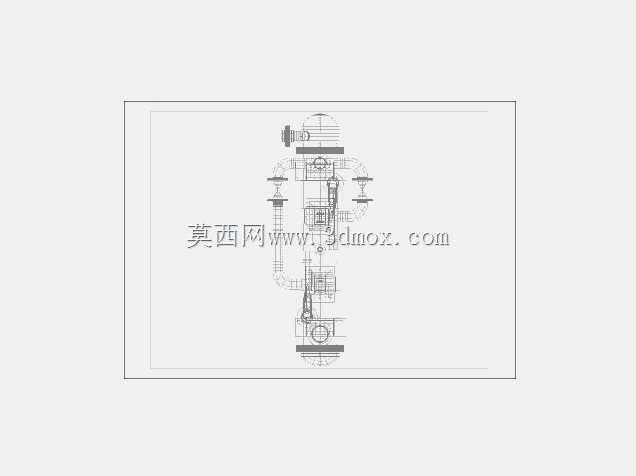

　　在火力发电、化工精馏、集中供热这类存在大量乏汽余热回收的工业场景中，蒸汽冷凝器是决定整套热力系统循环效率的核心辅机，其结构设计的合理性直接影响整套系统的真空度维持能力、换热效率与运行稳定性。这套三维结构完整还原了大型表面式蒸汽冷凝器的核心构造，从工程落地的角度覆盖了从壳体承压、管束排布到接口匹配的全流程设计细节，可直接用于热力系统方案选型、结构校核与安装布局参考。

　　从实际运行逻辑来看，该设备的核心功能是将汽轮机或工艺系统排出的饱和乏汽通过与冷却介质的间接接触完成相变冷凝，在设备内部形成并维持稳定的高真空环境，降低蒸汽排出端的背压，从而提升整套热力循环的做功效率，同时回收的冷凝水可经过处理后重新补入锅炉给水系统，减少工业水的消耗量与水处理成本。设计过程中首先考虑的是壳程的承压能力，由于正常运行时设备内部处于负压状态，停机或异常工况下又需要承受一定的正压冲击，因此壳体采用圆筒形焊接结构，两端设置带加强筋的管板结构，既可以减少壳体的用材重量，又能保证承压时的结构刚度，避免运行过程中出现壳体变形导致的管束密封失效问题。

　　管束排布是这类冷凝器设计的核心环节，该结构采用了分区式管束布局，将冷却管束按照蒸汽流动路径划分为主冷凝区、空气冷却区与疏水冷却区，蒸汽从壳体上部的主进汽口进入设备后，会顺着导流挡板的引导均匀填充到管束间隙中，避免出现局部蒸汽短路直接进入抽气口的问题。冷却管采用正三角形错排布置，在相同的壳程截面上可以布置更多的换热面积，同时错排结构可以扰动冷却管外的蒸汽流场，减薄蒸汽侧的液膜厚度，提升整体换热系数。在管束的中心区域预留了不布置冷却管的蒸汽通道，让进入壳体的蒸汽可以快速到达管束的深部区域，减少蒸汽流动的沿程阻力，避免管束外围的蒸汽过早冷凝形成液封，阻碍内部区域的蒸汽与冷却管接触。

　　设备的接口布局充分考虑了现场安装的操作空间与管路走向逻辑，上部设置的主蒸汽接口采用大直径法兰结构，匹配上游工艺设备的排汽管道口径，减少蒸汽进入设备时的局部阻力；壳体下部设置的凝结水出口位于壳体最低位置的集水斗处，保证冷凝形成的凝结水可以依靠重力完全排出设备，避免壳体内积水淹没下部管束，减少有效换热面积的损失。在壳体的侧下方设置了抽气口，连接外部的抽真空设备，将设备内的不凝结气体持续抽出，避免不凝气体在换热表面聚集形成气阻，大幅降低换热效率。同时在壳体的不同高度位置设置了多个仪表接口，可用于安装温度传感器、压力变送器与液位计，实时监测设备内部的运行参数，为运行调控提供数据支撑。

　　安装边界方面，该设备采用鞍式支座作为支撑结构，两个支座分别设置在靠近壳体两端的位置，其中一个为固定支座，另一个为滑动支座，可补偿设备运行过程中因温度变化产生的热胀冷缩位移，避免壳体与连接管道因热应力出现开裂损坏。设备的整体外形尺寸按照大型工业装置的安装要求设计，支座的地脚螺栓孔间距、设备的检修空间预留都匹配常规工业厂房的设备布局规范，壳体侧面预留了足够的人孔与检修通道位置，方便后期运行过程中对冷却管进行检查、堵漏与更换。冷却管与管板的连接采用胀接加焊接的复合密封结构，既可以保证运行过程中壳程与管程的密封可靠性，避免冷却介质与凝结水发生交叉污染，又能减少冷却管振动对连接节点的疲劳损伤，延长设备的整体使用寿命。

　　在细节结构设计上，设备内部设置了多道折流挡板与防冲板，在蒸汽进汽口的正前方设置防冲板，避免高速流动的蒸汽直接冲刷冷却管表面，造成冷却管的冲蚀磨损；折流挡板则可以引导蒸汽在壳程内按照设计的路径流动，延长蒸汽在设备内的停留时间，提升换热的充分程度。同时在管束的下部设置了凝结水导流板，将上部管束滴落的凝结水引导至集水区域，避免凝结水直接冲刷下部的冷却管，造成下部冷却管表面的液膜过厚，影响换热效果。整套结构的所有连接节点、加强结构都经过了受力校核，既满足长期连续运行的结构强度要求，又尽可能控制设备的整体重量，降低制造与安装的成本。
