水处理工艺用化学加药撬装结构设计

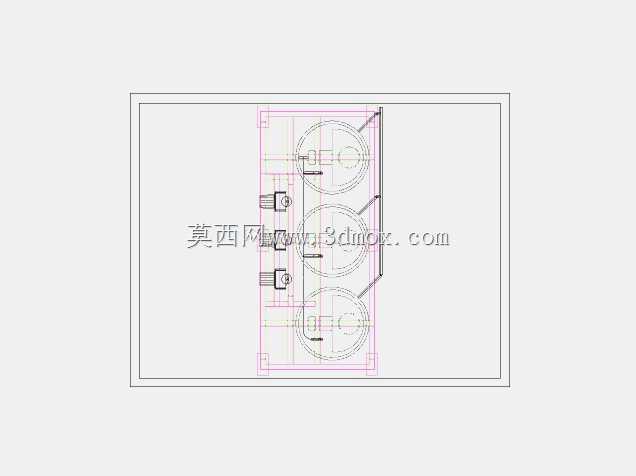

　　计量泵统一布置在罐体侧方的安装支架上，泵体进出口的管路采用短路径硬连接搭配柔性减震接头的设计，既减少了药剂输送过程中的沿程阻力损失，也能抵消计量泵往复运行产生的振动传递，避免长期运行后管路接口松动漏液。罐体顶部配置了药剂加注口、呼吸阀与液位检测接口，侧方预留了溢流、排污管路接口，所有接口的法兰规格都匹配行业通用的管路连接标准，不需要现场额外加工转换接头就能完成对接。设计过程中首先考虑的是撬装设备的运输与进场安装边界，整套装置的整体外轮廓尺寸控制在标准货运车辆的装载限界以内，撬体底座采用型钢焊接的一体式框架结构，底座上预留了标准化的叉车孔与吊耳结构，不管是车间内叉车转运、还是现场吊车吊装就位，都不需要额外制作专用吊具，在市政给水净化、工业循环冷却水处理、电厂锅炉补给水处理、污废水达标排放处理等各类水处理工艺场景中，化学药剂的精准定量投加是保障水质指标达标的核心环节，化学加药撬作为集成化的药剂存储、输送、投加单元，直接决定了药剂投加精度、系统运行稳定性与现场运维效率。这套加药撬的结构设计完全围绕现场落地使用的实际需求展开，没有冗余的装饰性结构，所有部件的排布都优先考虑操作可达性、管路流阻优化与后期维护空间预留。从结构布局来看，整套装置采用立式三罐并排的排布逻辑，三个药剂存储罐体沿撬体长度方向等距布置，罐体之间预留了足够的管路安装与阀门操作空间，不会出现相邻罐体管路干涉、操作时肢体无法伸展的问题。每个罐体配套独立的计量泵输出单元，

　　能大幅缩短现场安装的准备周期。安装时只需要将撬体就位在预先做好的水平设备基础上，完成地脚固定后对接进药管路、出药管路与供电控制线路就能投入使用，不需要在现场进行零散部件的拼装，能有效降低现场安装的人工成本与出错概率。在功能设计层面，三个独立罐体可分别存储不同类型的水处理药剂，比如混凝剂、助凝剂、pH调节剂，也可根据工艺需求互为备用，单罐维护时不会中断整套加药系统的运行；每个投加支路都配置了独立的流量调节阀门、止回阀与压力表，运维人员可以根据实时水质参数灵活调整单路的药剂投加量，止回阀的设置能避免工艺管路内的带压水体倒灌进入药剂存储罐，造成药剂浓度稀释甚至罐体溢液的问题。管路布局上采用分层排布的设计，主输送管路沿撬体框架的上层布置，

　　排污、溢流管路沿下层贴近底座的位置布置，不同功能的管路之间预留了足够的保温层安装空间，在北方低温地区使用时，可以直接在管路上缠绕电伴热与保温层，不会出现管路间隙过小无法施工的问题。所有阀门的操作手柄都朝向撬体的操作通道一侧，操作高度控制在人体工程学适配的1.2米至1.5米区间，日常调节流量、切换管路时不需要登高或者探身到设备缝隙内部操作，能有效降低运维过程中的安全风险。罐体的支撑结构采用环抱式支座设计，支座与罐体接触的位置加装了橡胶减震垫，既能抵消计量泵运行传递到罐体的振动，也能避免长期刚性接触造成的罐体壁面磨损，延长罐体的使用寿命。撬体的侧边预留了控制箱的安装位置，可根据用户需求集成PLC控制模块、液位变送器与流量传感器，

　　实现药剂液位低报警、投加量自动跟随水质参数调节、故障自动联锁停泵等自动化功能，也可保留手动操作模式，适配不同自动化等级的项目需求。在细节处理上，所有与药剂接触的金属部件都根据药剂类型预留了材质升级的接口，若投加腐蚀性较强的药剂，可将普通碳钢材质的管路、阀门更换为不锈钢或者工程塑料材质，不需要改动整体结构框架；撬体底座表面做了防滑花纹处理，运维人员在撬体上操作时不会滑倒，底座四周设置了挡液边，若出现管路滴漏的情况，废液会顺着挡液边汇入底座预留的排污口集中排出，不会流到设备基础外造成现场污染。整套结构的建模过程严格按照机械设计的公差配合要求，所有管路接口的位置度、罐体安装的平行度、泵体与电机的同轴度都预留了合理的安装调整间隙，不会出现加工装配时部件干涉、无法对位安装的问题，不管是用于车间预制生产，还是用于现有加药系统的改造参考，都能直接提取结构尺寸、接口参数用于实际生产指导。
