火电厂回热系统低压加热器结构设计

　　在火力发电厂的热力循环系统中，低压加热器是布置在凝汽器与除氧器之间的核心回热设备，承担着利用汽轮机中间级抽汽加热凝结水的关键作用，直接影响整套机组的循环热效率与发电煤耗指标。从实际运行场景来看，该设备通常串联在凝结水主管路中，承接来自凝泵升压后的低温凝结水，通过管束间的换热过程将抽汽的汽化潜热传递给凝结水，抬升凝结水进入除氧器的初始温度，减少除氧器的加热蒸汽耗量，同时降低汽轮机末级排汽的冷源损失，是回热级数优化中不可或缺的换热单元。

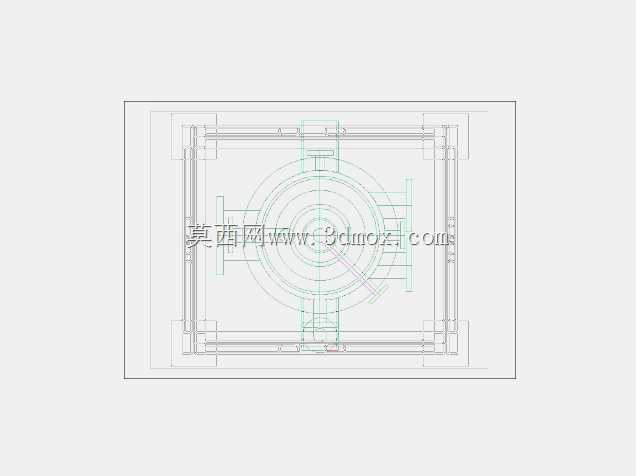

　　本次完成的结构设计，围绕卧式U型管换热器的核心构型展开，首先从壳程与管程的介质流向逻辑入手，管程走凝结水，壳程走汽轮机低压缸抽汽，设计时充分考虑了变工况下的热膨胀补偿需求，采用U型管束结构消除管壳间的热应力差，避免机组启停、负荷波动过程中因管壁与壳体温度变化速率不一致导致的焊口拉裂、管束变形问题。壳体部分采用圆筒形承压结构，两端配置管板与水室，水室内部设置分程隔板，将管程分为双流程，提升管内水流速，降低管壁结垢速率，同时保证换热过程的对数平均温差处于合理区间，避免出现换热死区。

　　从安装边界维度考量，设计时严格匹配常规300MW、600MW等级机组低压加热器的安装空间要求，壳体支座采用滑动支座与固定支座组合的布置方式，固定支座设置在靠近抽汽入口的一端，滑动支座预留足够的轴向滑移余量，适配设备热态运行时的轴向伸长量，避免基础承受额外的热应力载荷。管束的排布采用正三角形错列布置，在相同壳径下最大化布置换热管数量，同时在管束外围设置防冲板，正对抽汽入口位置，避免高速汽流直接冲刷管束导致的管壁冲蚀减薄，延长设备的检修周期。

　　在功能结构细节上，壳程设置了连续的疏水冷却段与蒸汽凝结段，疏水冷却段利用凝结后的疏水剩余热量进一步加热即将流出水室的凝结水，回收疏水的显热，降低疏水进入下一级加热器或疏水扩容器的焓值，减少能级损失。设备顶部设置排空气接口，用于启动阶段排出壳程内的不凝结气体，避免不凝结气体聚集在管束表面形成气膜，大幅降低换热系数；水室侧设置人孔与检修通道，方便停机后对管束进行查漏、堵管作业，降低现场运维的操作难度。壳体下部设置疏水出口与危急疏水口，正常运行时疏水通过逐级自流方式进入下一级压力更低的加热器，当机组出现甩负荷、加热器水位过高的异常工况时，危急疏水阀开启，将疏水直接排入凝汽器，避免疏水倒灌入汽轮机造成水击事故。

　　设计过程中同步校核了管板的受力情况，针对管板与换热管的连接接头，采用强度焊加贴胀的工艺结构，既保证接头的密封性能，又消除管板与换热管之间的间隙，避免间隙腐蚀的发生。壳程的折流板采用弓形折流板结构，折流板缺口高度取壳体内径的25%，引导壳程蒸汽呈S形横向冲刷管束，提升壳程的换热系数，同时折流板上的管孔与换热管之间的间隙严格控制在公差范围内，既保证管束穿装的便利性，又避免运行过程中换热管在折流板位置出现振动磨损。针对低压加热器的启停工况，设计时在水室与壳程之间设置了旁路管道，当加热器出现故障需要解列时，旁路阀开启、进出口阀关闭，凝结水走旁路直接进入除氧器，保证机组可以不停机进行加热器的检修作业，提升整套发电系统的运行可靠性。

　　从实际选型适配的角度，该结构设计可以根据机组的抽汽参数、凝结水流量要求，灵活调整换热管的长度、数量以及壳程的通流面积，适配不同容量等级机组的回热系统配置需求，所有接口的法兰标准、支座安装尺寸均匹配电力行业的通用规范，可直接对接现场的管道布置与基础设计，无需额外进行接口适配修改。
