分块式带端盖箱体配套组件结构设计

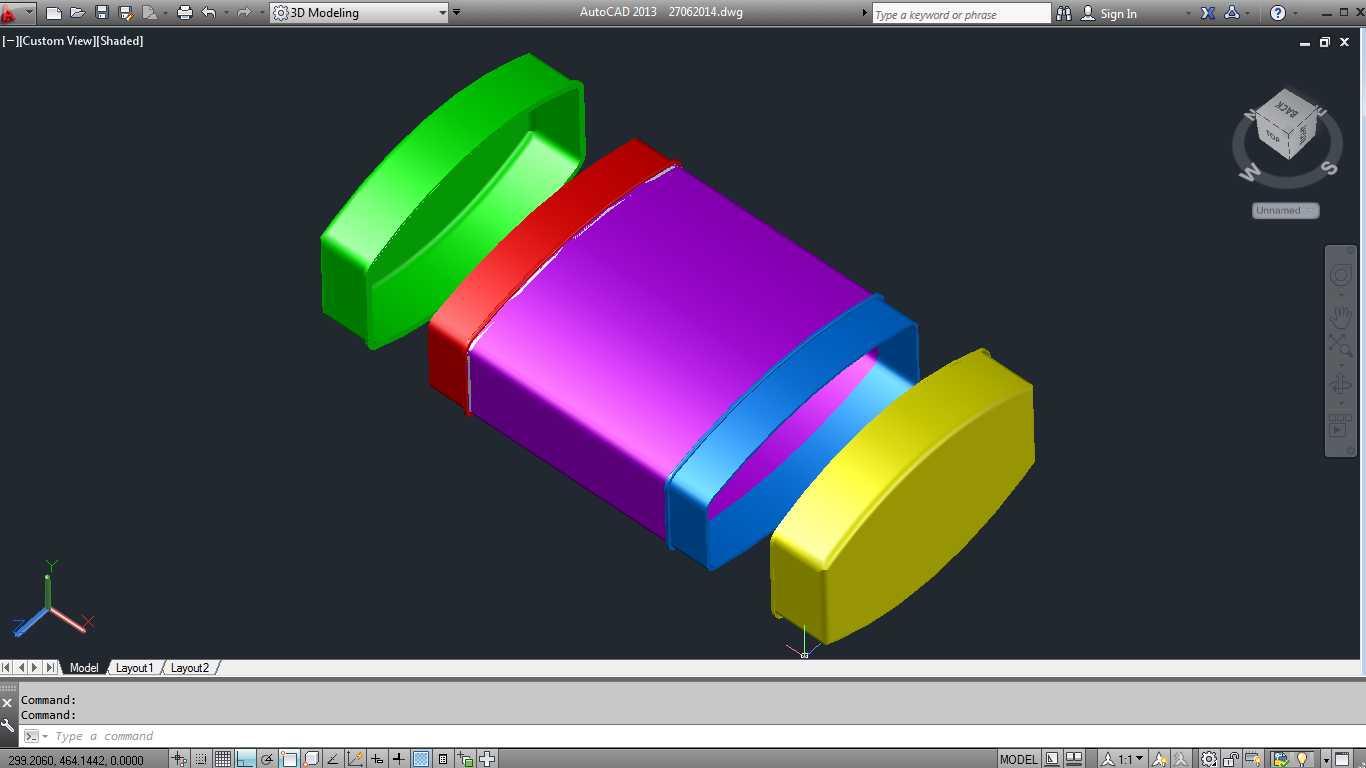

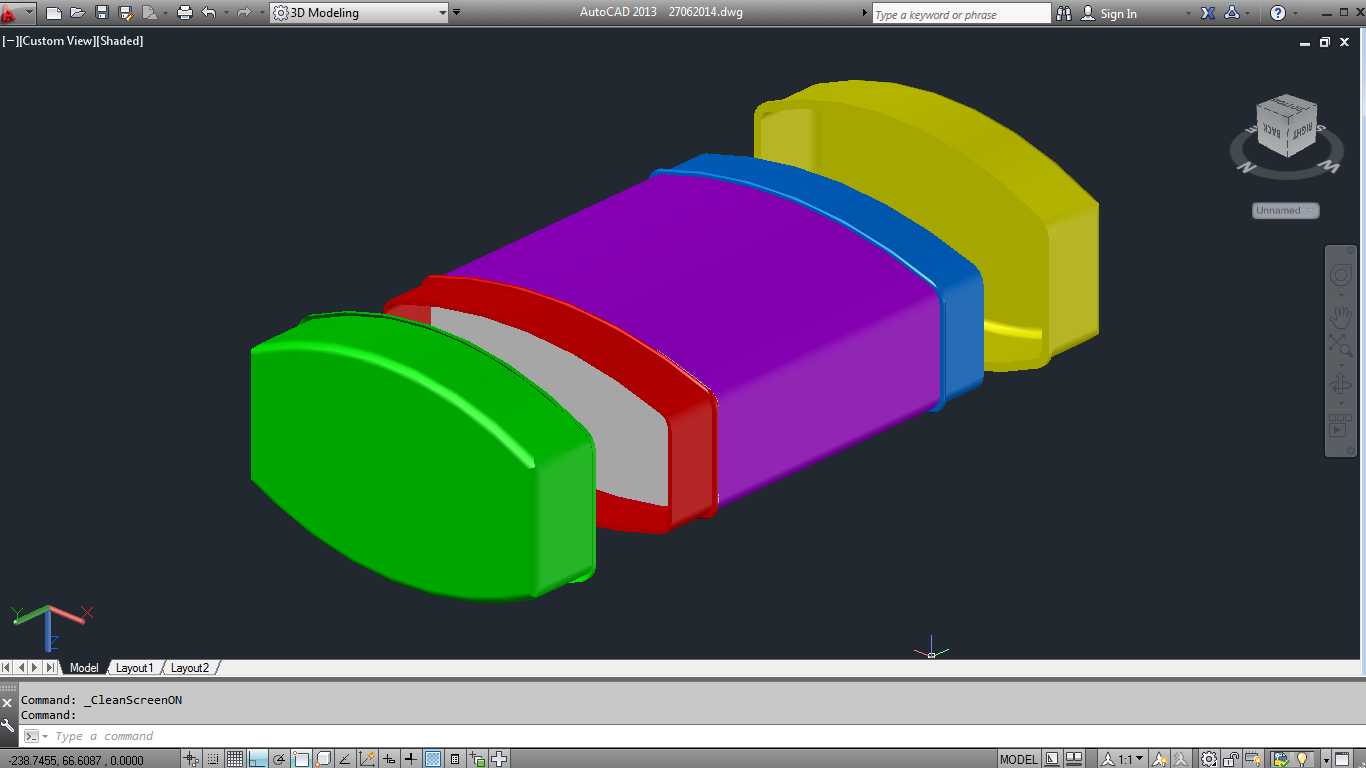

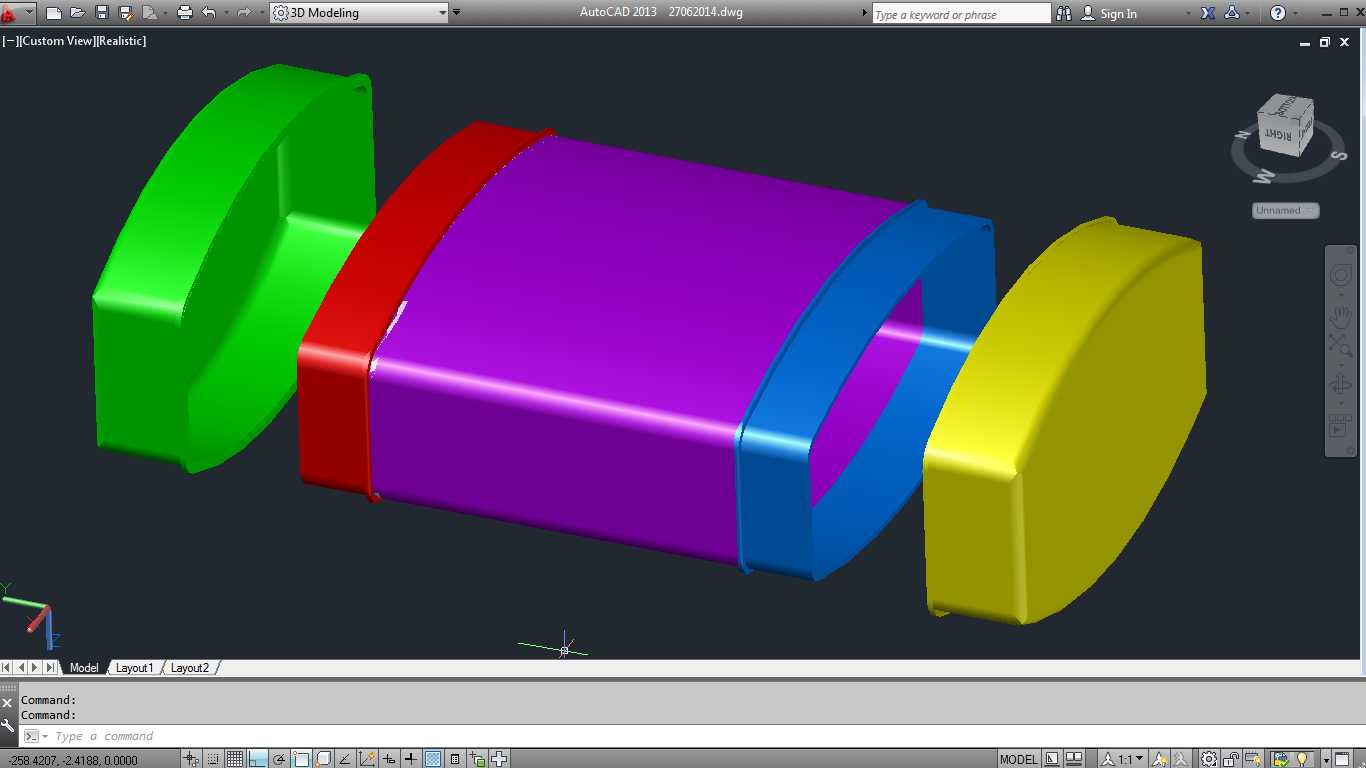

这套分块组合式的壳体配套组件，主要面向需要内置圆柱状核心功能件的工业封装场景，常见于小型动力单元、模块化传感组件、管线接驳防护段的配套安装环节，核心作用是为内部的柱状功能部件提供结构防护、安装定位以及外部装配接口，避免内部构件直接暴露在作业环境中受粉尘、外力磕碰影响，同时通过分块的结构设计降低装配与后期维护的操作难度。从结构拆分逻辑来看，整套组件共包含三个不同功能的环段壳体与两个端盖，拆分时优先考虑了内部构件的安装顺序：中间段为核心容纳腔，内径匹配常规圆柱状功能件的最大外径，长度覆盖核心构件的主体段，两端的环段分别承担不同的装配功能，一侧环段预留了外接管线的穿设避让空间，另一侧环段做了定位止口设计，和端盖配合时可以实现径向定位，避免装配后出现同轴度偏差。两个端盖分别对应两端环段的安装接口，其中一个端盖为全封闭结构，用于非出线侧的密封防护，另一个端盖可根据实际使用需求选择预留穿线孔或者做全封闭处理，适配不同的走线方向要求。设计过程中重点控制了各分块部件的配合公差，环段之间的对接面采用小间隙配合，装配后可以保证整体壳体的同轴度，避免出现段差影响外部安装；端盖与环段的配合处设计了浅止口，不需要额外的定位销就能实现快速对齐，降低装配时的对位难度。从安装边界来看，整套组件装配完成后整体为类圆柱形态，最大外径由中间段壳体的外轮廓决定，轴向总长度为三个环段加两个端盖的装配后总尺寸，安装时可以通过环段上预留的凸耳结构实现外部固定，凸耳上的安装孔位做了沉头设计，固定螺丝安装后不会突出壳体外表面，避免和周边其他构件产生干涉。这类分块式壳体相比一体式壳体的优势在于，内部构件出现故障需要检修时，不需要将整个壳体从安装位拆除，只需要拆开对应位置的环段或者端盖就能完成内部构件的更换，大幅降低后期维护的工作量，同时分块结构在加工时也更容易控制内腔的尺寸精度，尤其是对于长度较长的容纳腔，分块加工后再装配的方式比一体式加工的良品率更高，也更适配小批量定制化的生产需求。在实际选型应用时，需要注意核对内部柱状构件的外径与中间腔体内径的匹配度，同时确认两端环段的避让空间是否满足外接管线的弯曲半径要求，避免装配后出现管线弯折受压的问题。
