长条形多孔位安装固定连接基座结构

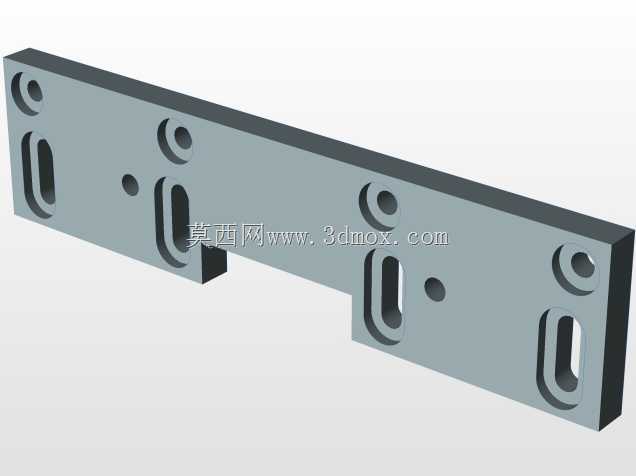

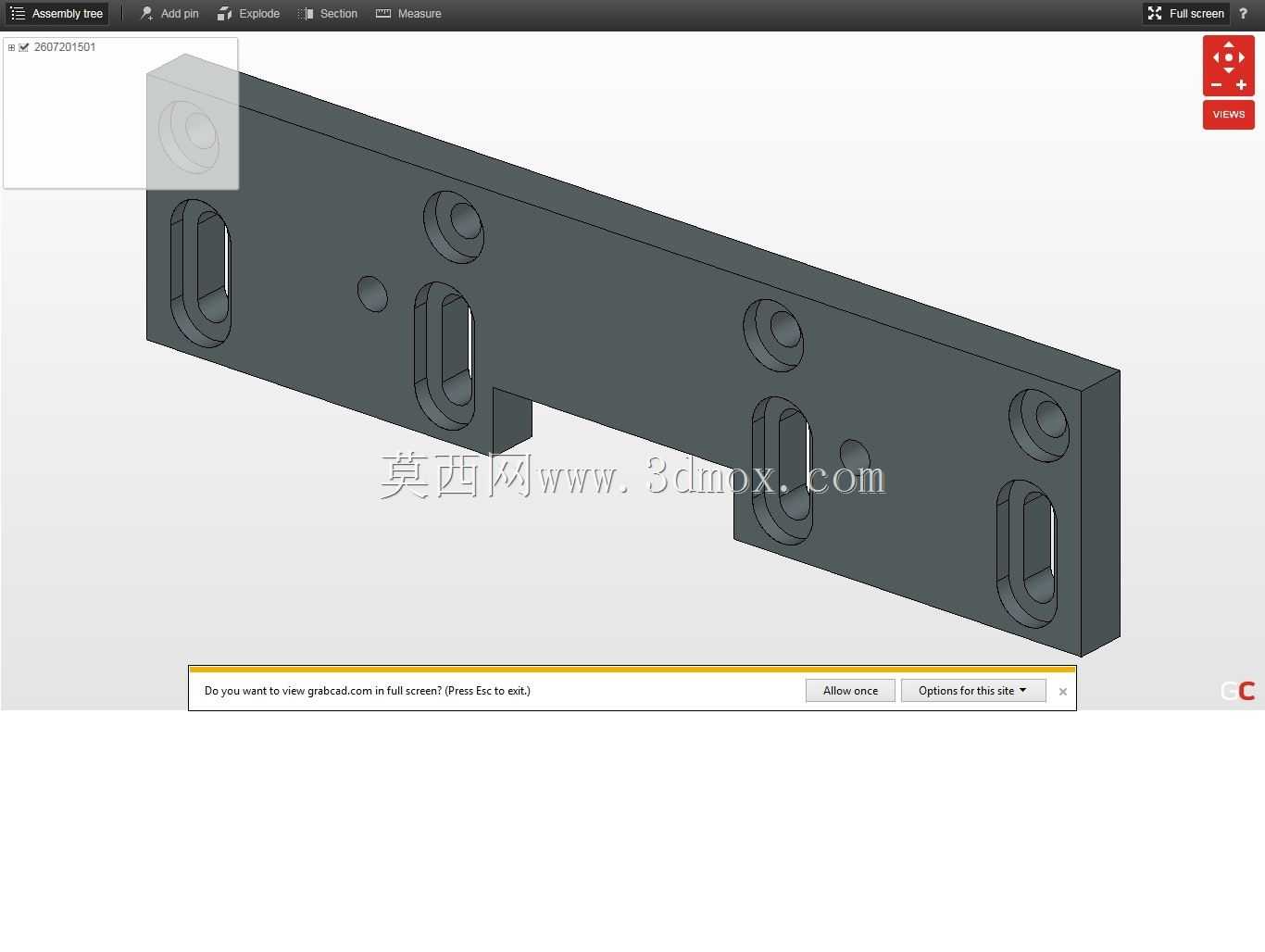

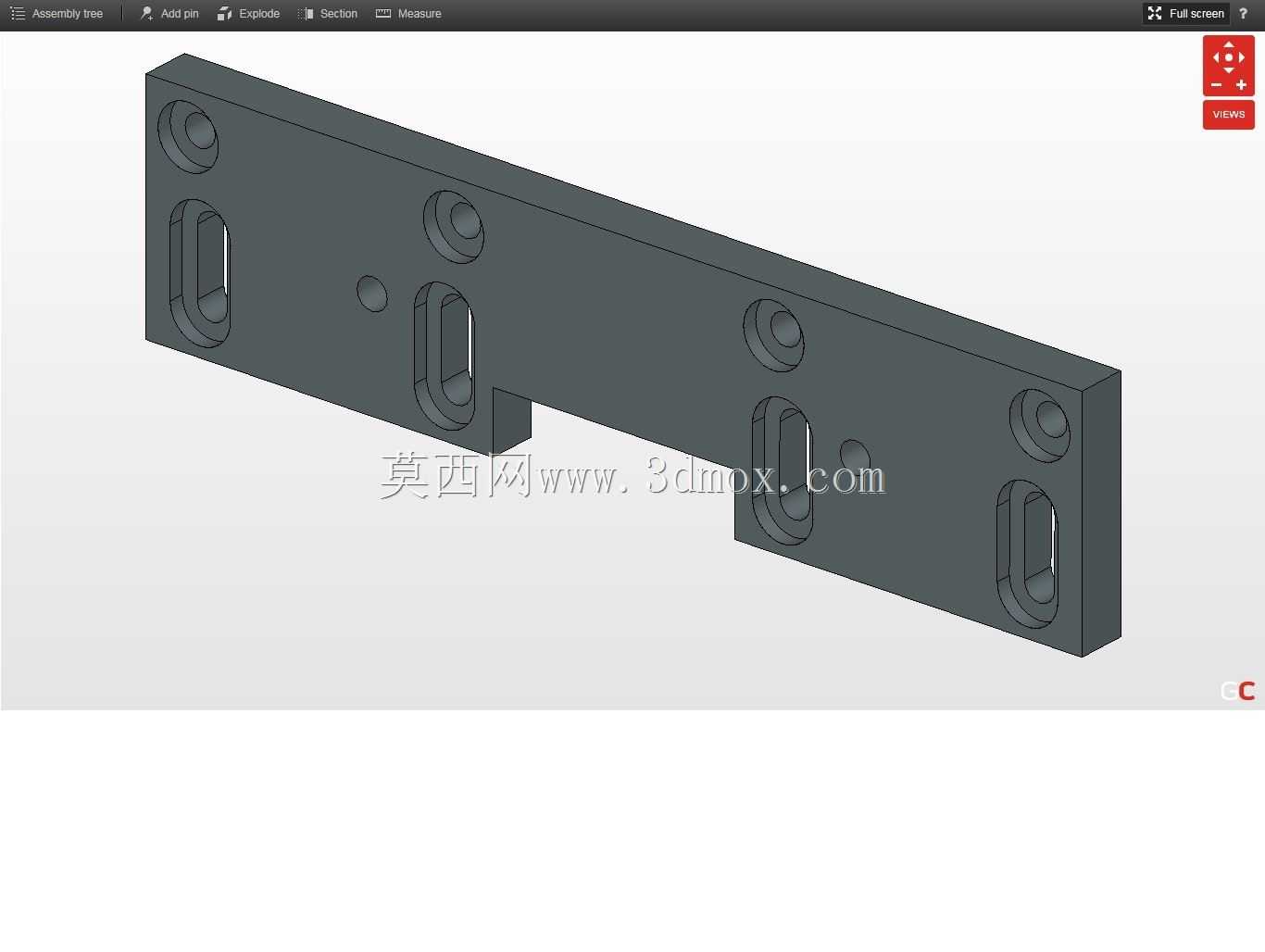

这款长条形多孔位安装基座，是工业装配场景中十分常用的连接承载构件，广泛应用在自动化生产线机架拼接、小型设备模组固定、工装夹具定位安装、电子检测设备工位搭建等场景中，主要承担两个平行部件之间的间距衔接、载荷传递与位置固定作用，能够在紧凑的安装空间内实现多点位的稳定连接，避免单孔固定带来的偏转、松动问题。从实际使用场景来看，这类基座常被用在需要微调安装位置的工位上，比如输送线侧边的导向条固定、视觉检测模组的安装支架衔接、小型气动元件的底座连接，能够适配不同孔距的对接部件，降低装配时的对位难度，减少现场二次打孔的加工工作量。从功能特性来看，该基座采用一体化长条式结构，整体刚性充足，能够承受中等强度的静载荷与小幅振动载荷，不会在长期使用中出现明显的形变。基座上分布的沉头通孔与长条形腰型孔形成互补的安装孔系，其中沉头孔用于实现基座与主承载面的沉头螺丝固定，安装后螺丝头不会突出基座表面，避免干涉后续对接部件的装配；腰型孔则预留了一定的位置调整余量，装配时可以根据对接部件的实际位置小幅滑移调整，补偿加工与装配带来的累计误差，大幅降低现场装配的对位难度。基座上还设置了小直径定位销孔，在需要高精度定位的场景中，可以配合圆柱销实现基座的精准位置锁定，避免长期运行中受振动影响出现位置偏移。从设计思路来看，这款基座在设计时优先考虑了装配的便捷性与通用性，整体采用等厚度的矩形截面结构，加工工艺性好，能够通过常规的铣削、钻孔工序完成加工，制造成本可控。孔位的排布遵循对称与适配兼顾的原则，两端的孔组用于主固定，中间的孔组用于对接附属部件，不同规格的孔位沿基座长度方向均匀分布，能够适配多种不同安装孔距的标准工业配件，无需为不同对接件单独设计定制连接块，减少非标配件的种类，降低设备的后期维护成本。从外形尺寸与安装边界来看，该基座整体为窄长型扁平结构，厚度方向尺寸较小，不会占用过多的垂直安装空间，适合在空间紧凑的设备内部使用；基座的两端做了直角处理，能够贴合机架的直角安装面，不会出现安装干涉；所有孔位的中心距都预留了足够的扳手操作空间，装配时可以顺利完成螺丝的锁紧操作，不会出现孔位过近导致工具无法操作的问题。腰型孔的长度方向沿基座长度方向设置，调整行程能够覆盖常规装配场景下的误差补偿需求，无需额外加工调整垫片即可完成位置校准。基座的安装面做了平面度处理，与承载面贴合时不会出现缝隙，保证连接的稳定性，避免长期受力不均导致的基座变形或螺丝断裂问题。
