Unimog404越野车型电动绞车安装底板结构

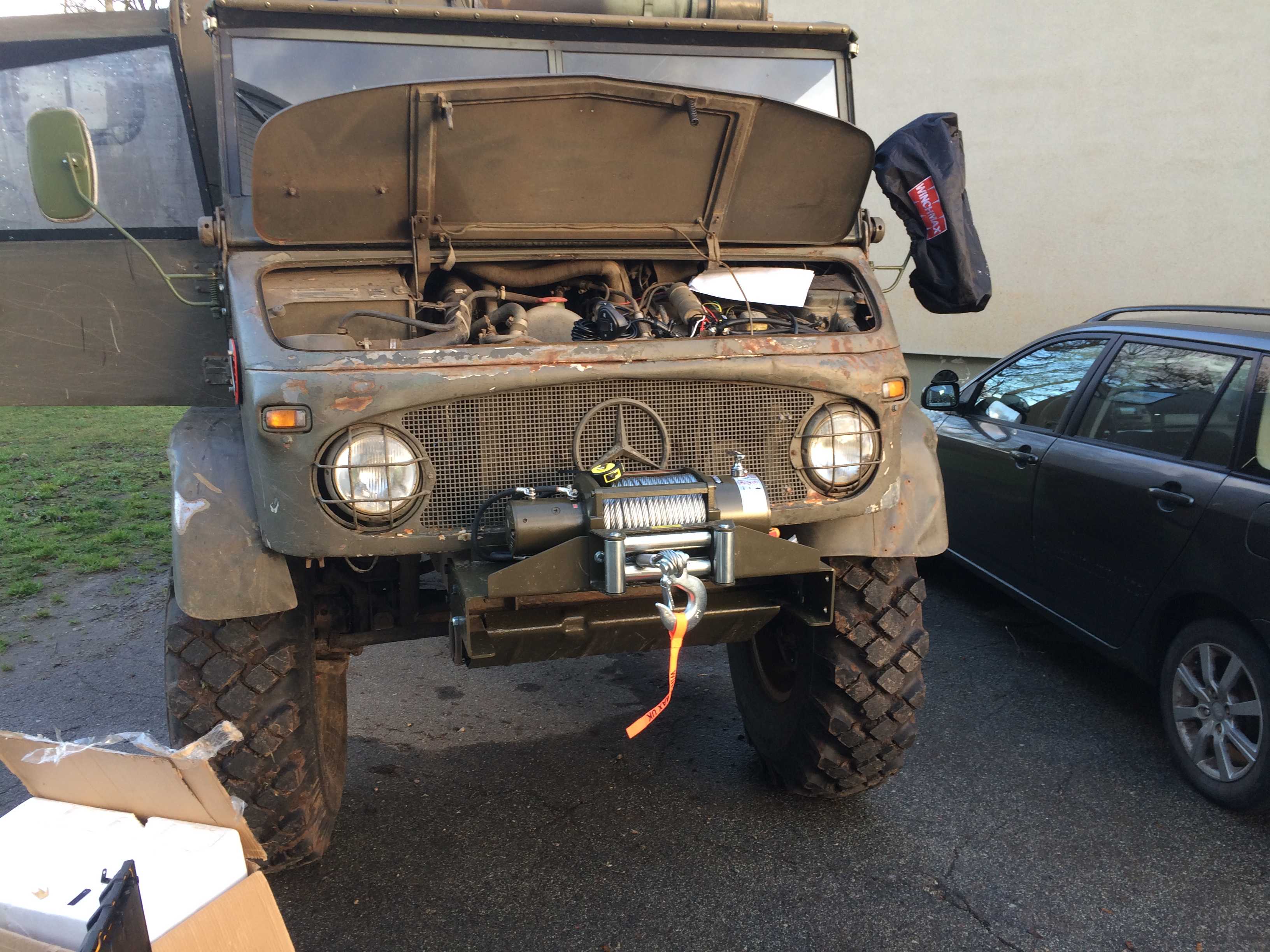

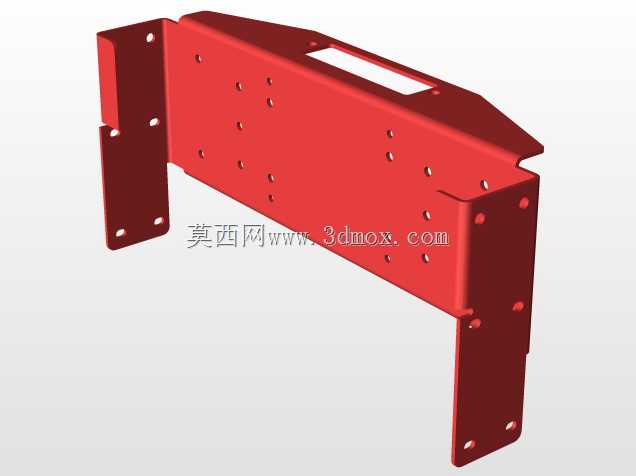

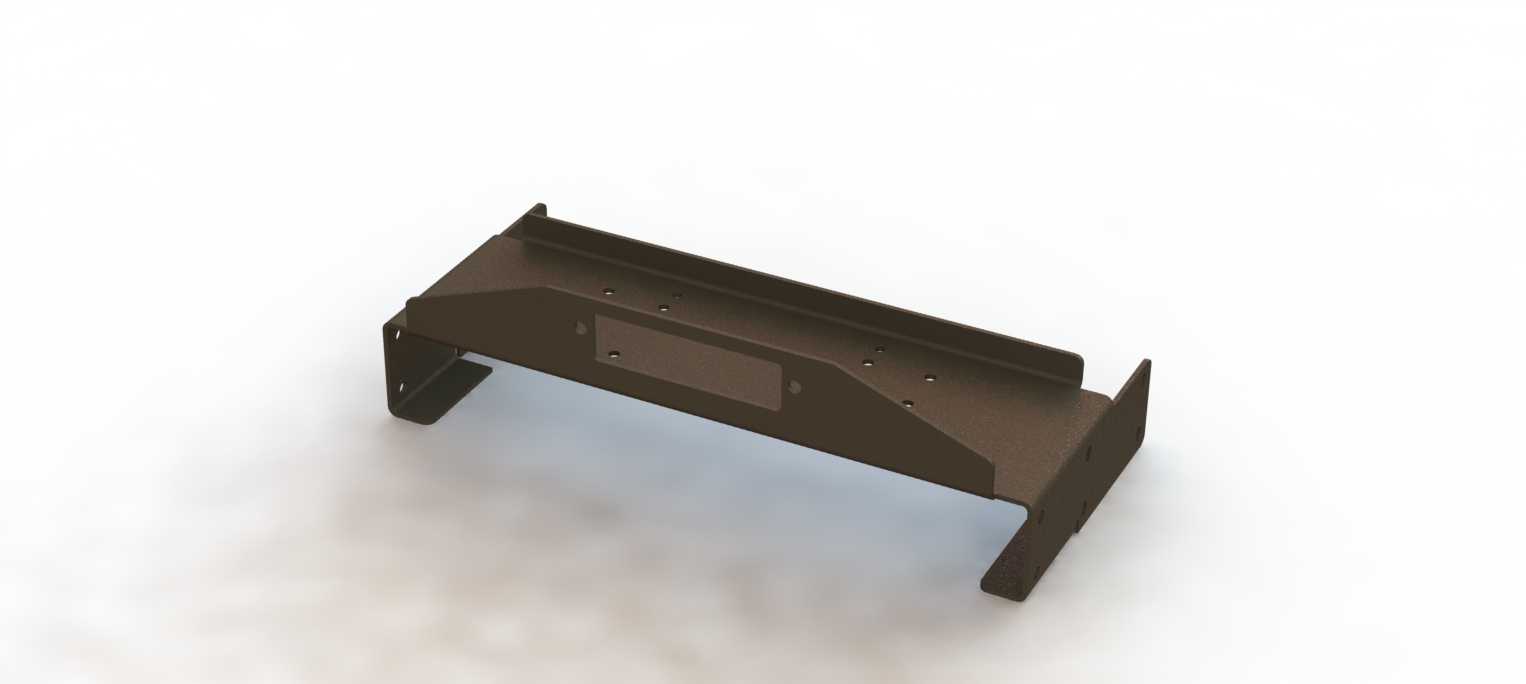

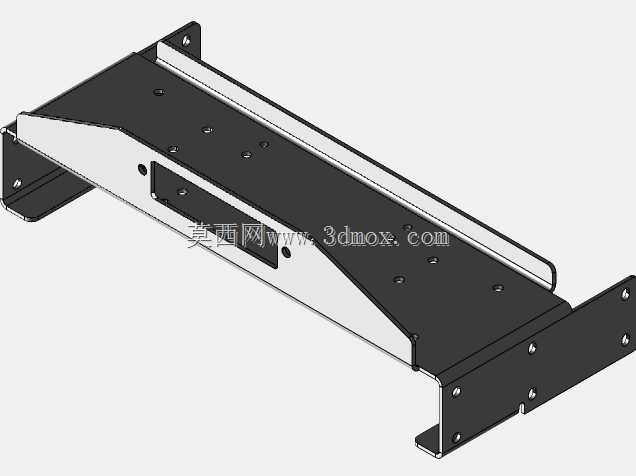

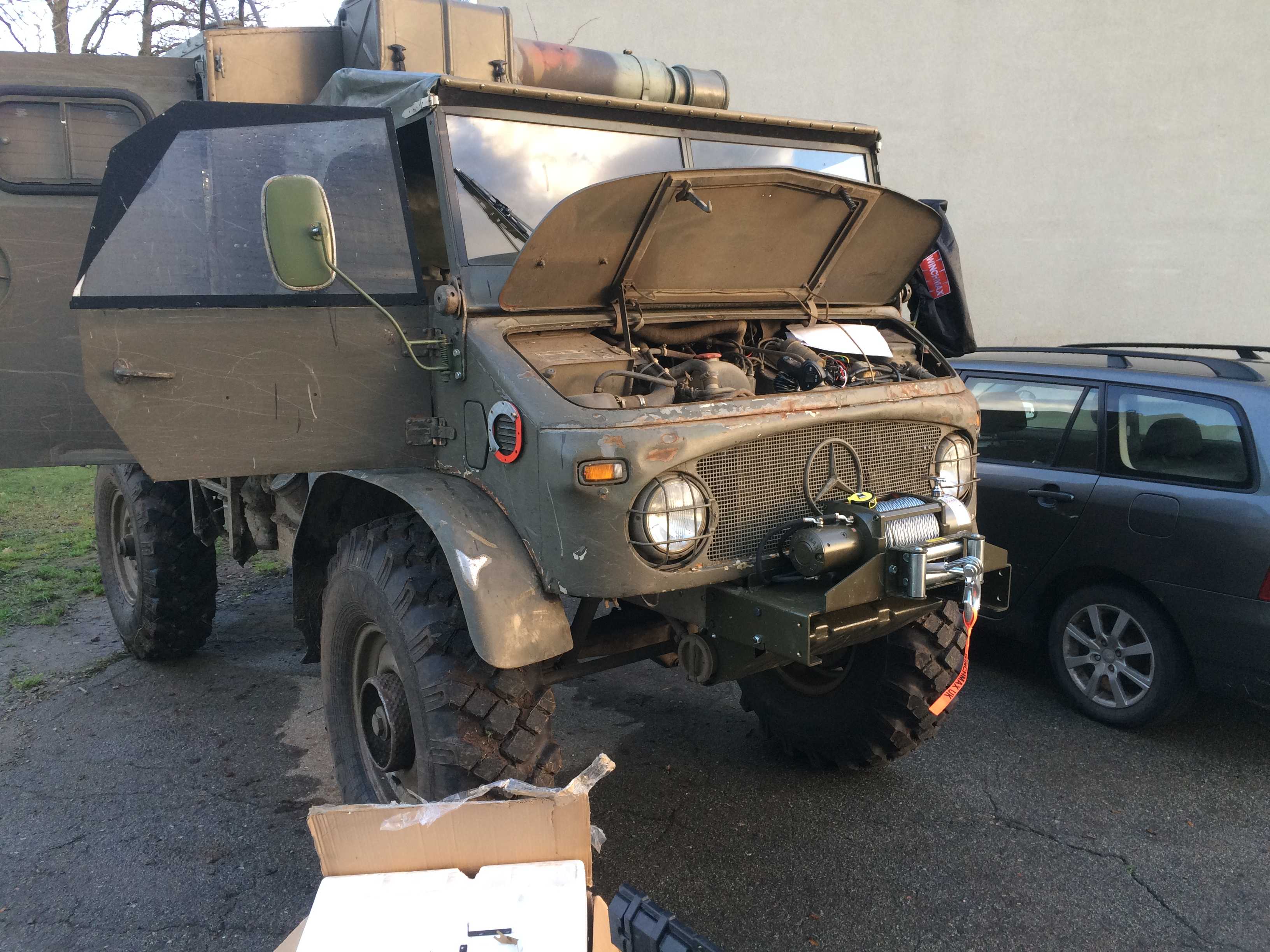

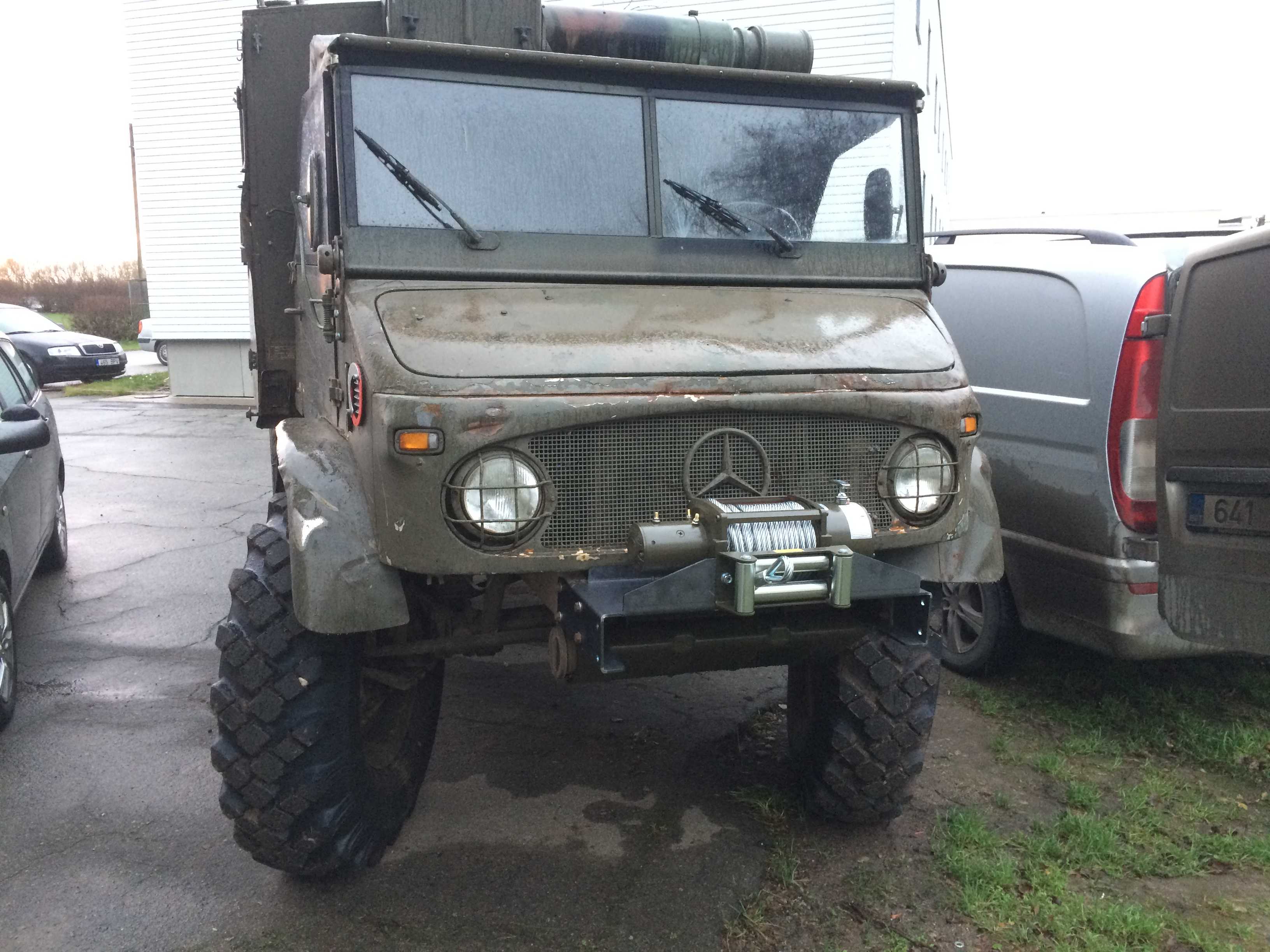

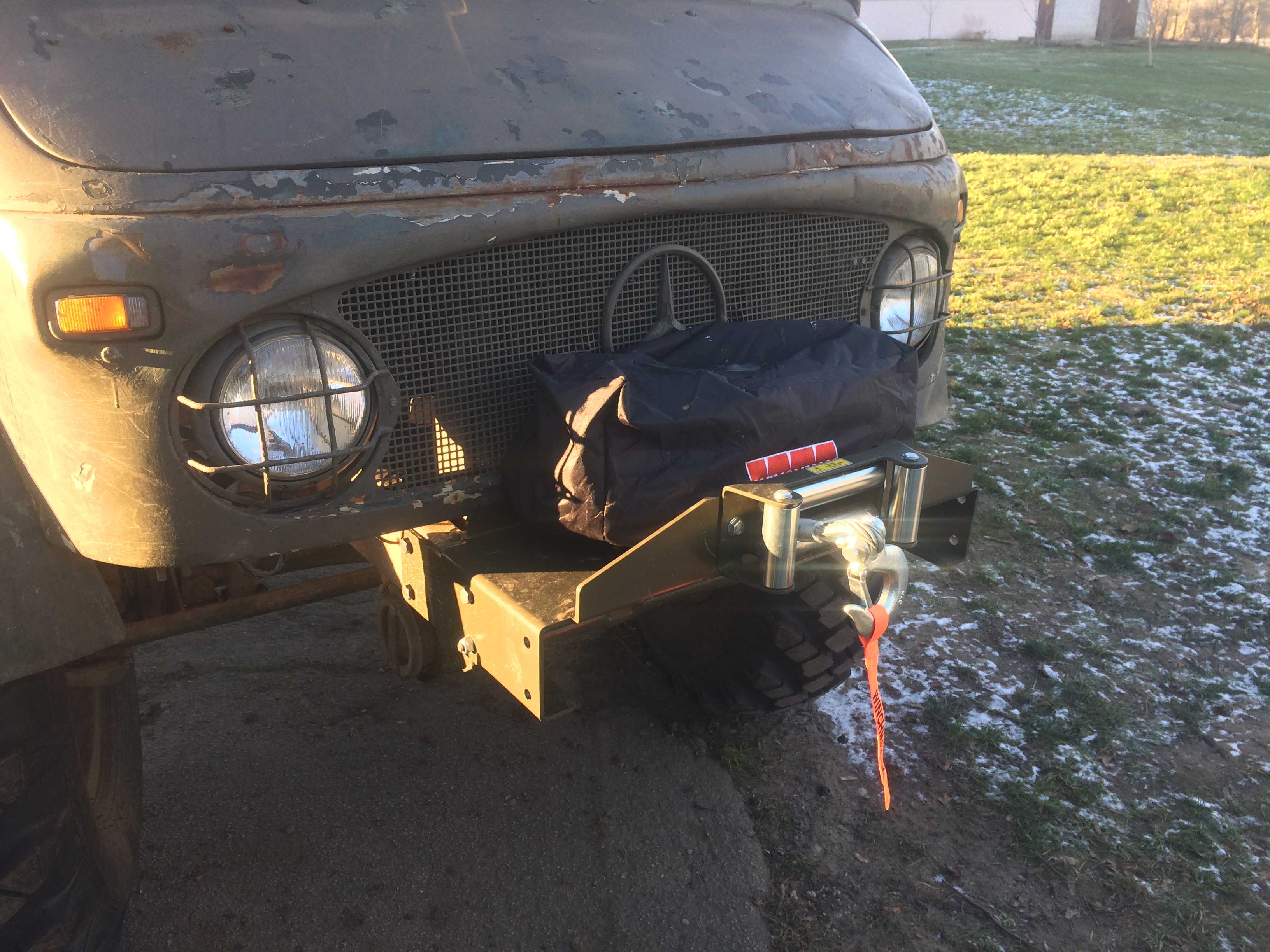

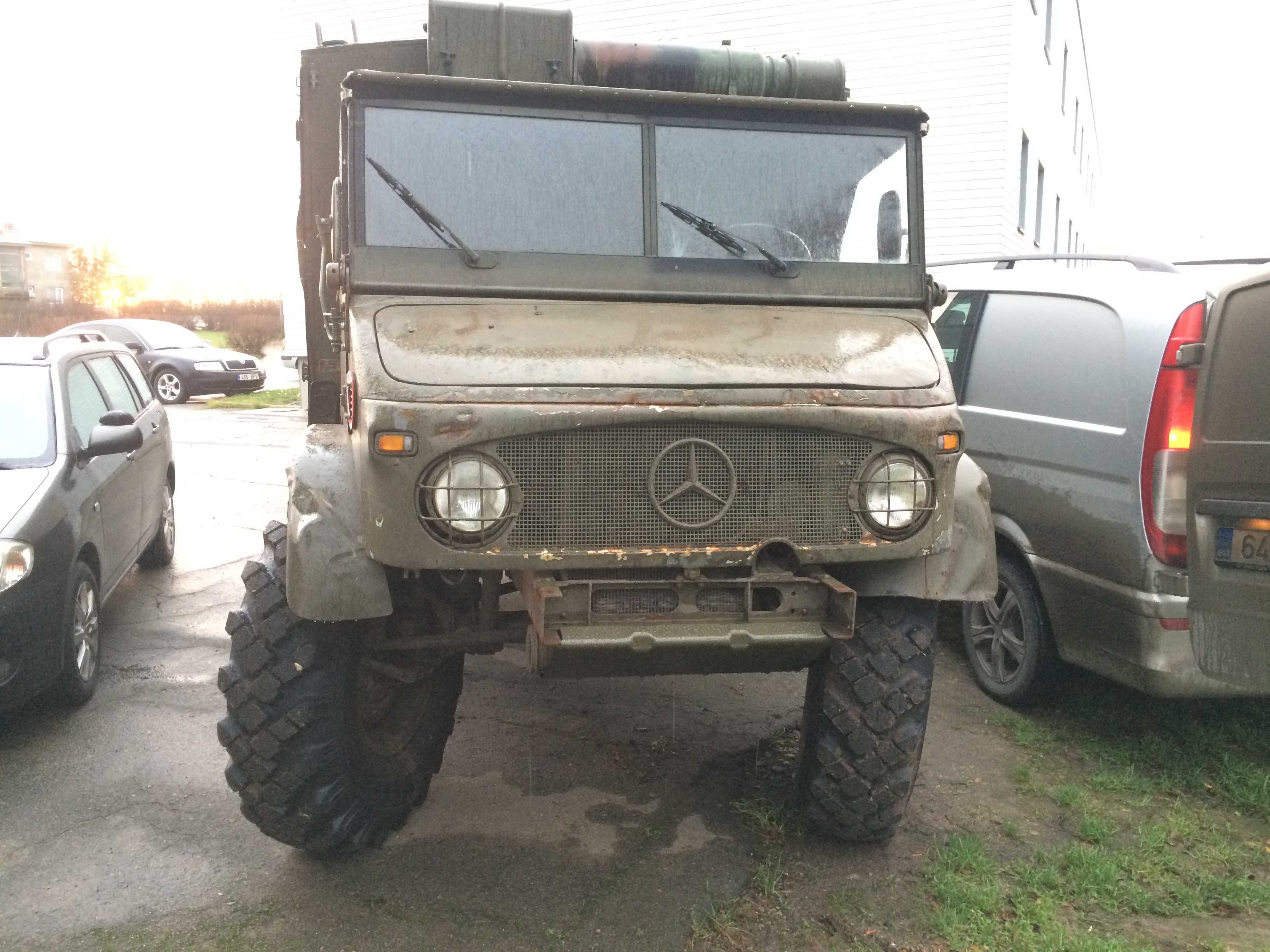

这款适配Unimog 404车型的电动绞车安装底板，是越野车辆前置自救绞盘的核心承载结构件，主要应用于越野穿越、户外作业、应急救援场景下的前置绞盘固定场景，承担绞盘工作时的全部拉力载荷，同时兼顾前舱部件布局的避让需求。从结构设计来看，整体采用弯折钣金成型结构，主体为U型槽式承载主体，两侧向下延伸的翻边作为主安装支脚，支脚上预留的螺栓过孔可直接与车架前纵梁的预装点位匹配，无需额外打孔改装，安装时只需对准孔位穿入高强度螺栓配合防松螺母紧固即可，安装边界完全贴合Unimog 404前保险杠内侧的预留空间，不会超出原车前杠外轮廓，也不会干扰前格栅、散热系统的原有布局。底板中部的平整安装面是电动绞车的固定位，面上预留的多组安装孔位适配主流规格的越野电动绞车安装孔距，同时中部预留的矩形避让槽可容纳绞车的接线端子与控制模块走线，避免线束与金属结构摩擦破损。两侧的斜向加强筋结构是设计中的核心承载强化部分，在绞车最大拉力工况下，可将集中载荷均匀分散到两侧安装支脚，避免底板中部出现弯折变形，经结构受力校核，可承受额定拉力下的反复冲击载荷，满足越野场景下频繁自救、拖拽作业的强度需求。在实际使用场景中，这款底板除了固定绞车本体，还可作为前置辅助灯、牌照架的拓展安装基座，两侧延伸的翻边预留了拓展孔位，用户可根据户外作业需求加装辅助设备，无需额外焊接支架。设计过程中充分考虑了越野工况的泥水、砂石侵蚀问题，所有弯折处均做了圆角过渡处理，避免应力集中的同时，也减少了砂石积存的死角，配合表面防锈处理可适应复杂户外环境的使用需求。安装时需注意先将绞车固定在底板中部安装面，再整体抬升对准车架纵梁安装孔位，紧固螺栓需按照对角顺序逐步拧紧至规定扭矩，避免底板出现安装应力导致后期变形。
