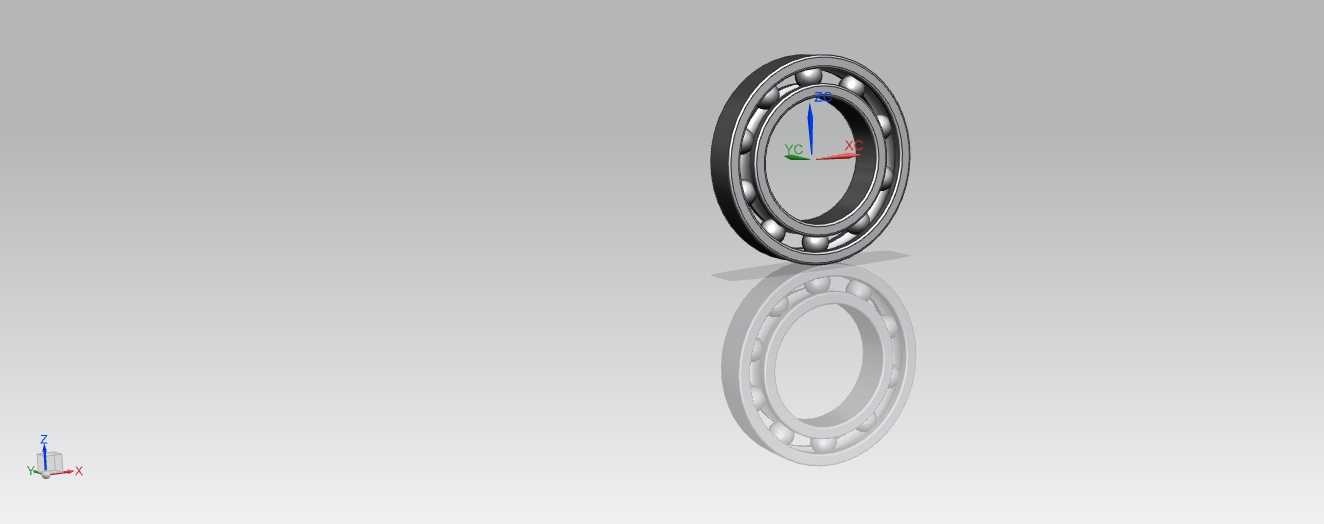

标准深沟滚珠轴承三维结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:223378
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计
  • 标准深沟滚珠轴承三维结构设计

在各类旋转传动场景中,滚珠轴承是应用覆盖范围最广的支承类零件,从家用小家电的电机转轴,到汽车变速箱的传动支承,再到普通机床的主轴定位、钻削加工设备的进给轴支承,几乎所有存在连续旋转运动的机械结构中,都能看到这类零件的身影。它的核心作用是在支承旋转轴类零件的同时,将轴运转过程中的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的能量损耗,同时凭借均匀分布的滚动体结构,把轴系传递的径向载荷均匀分散到套圈滚道上,保证轴系运转过程中的同轴度精度,减少运转过程中的振动与噪音。

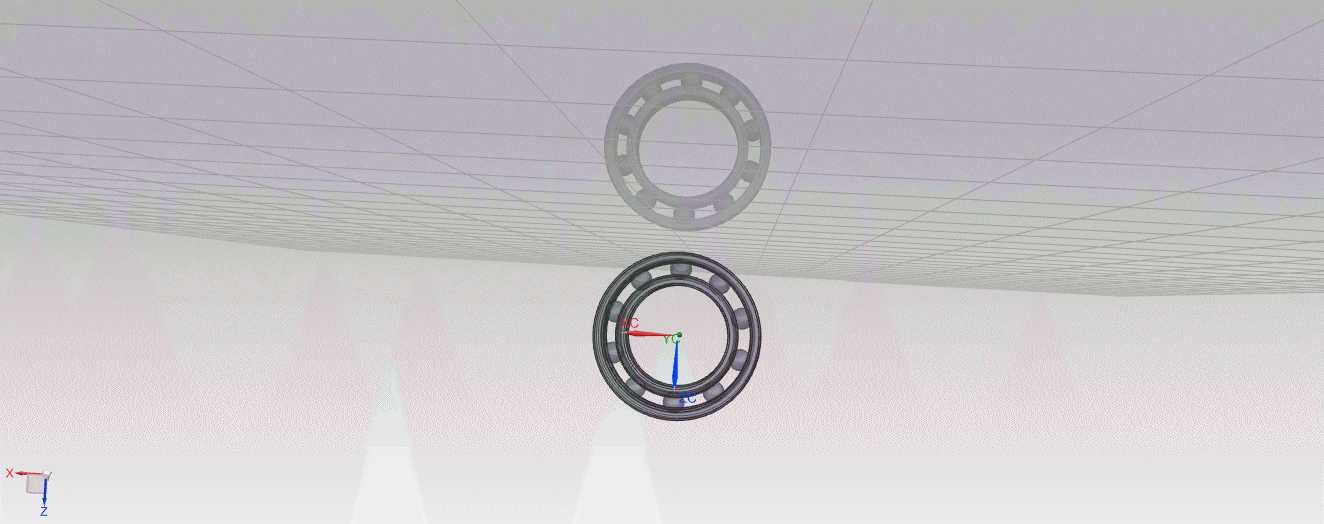

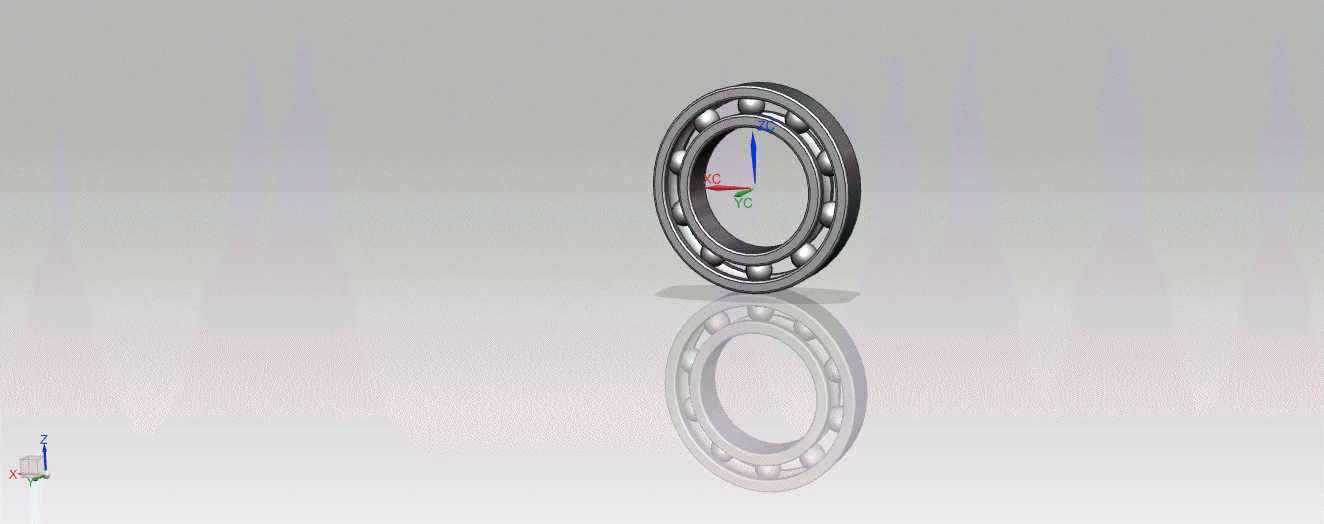

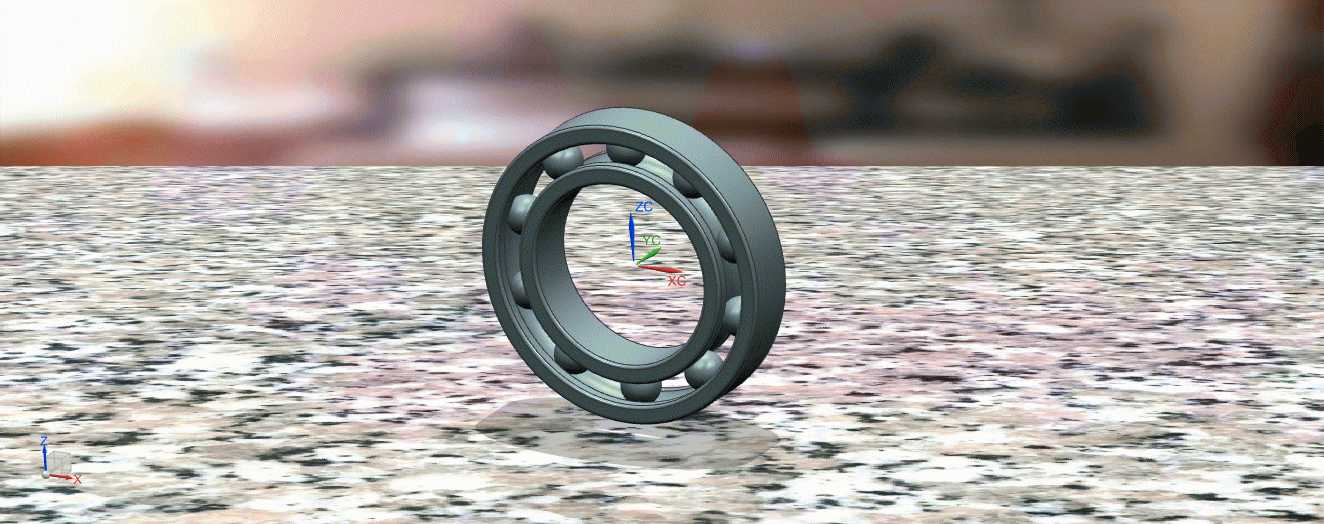

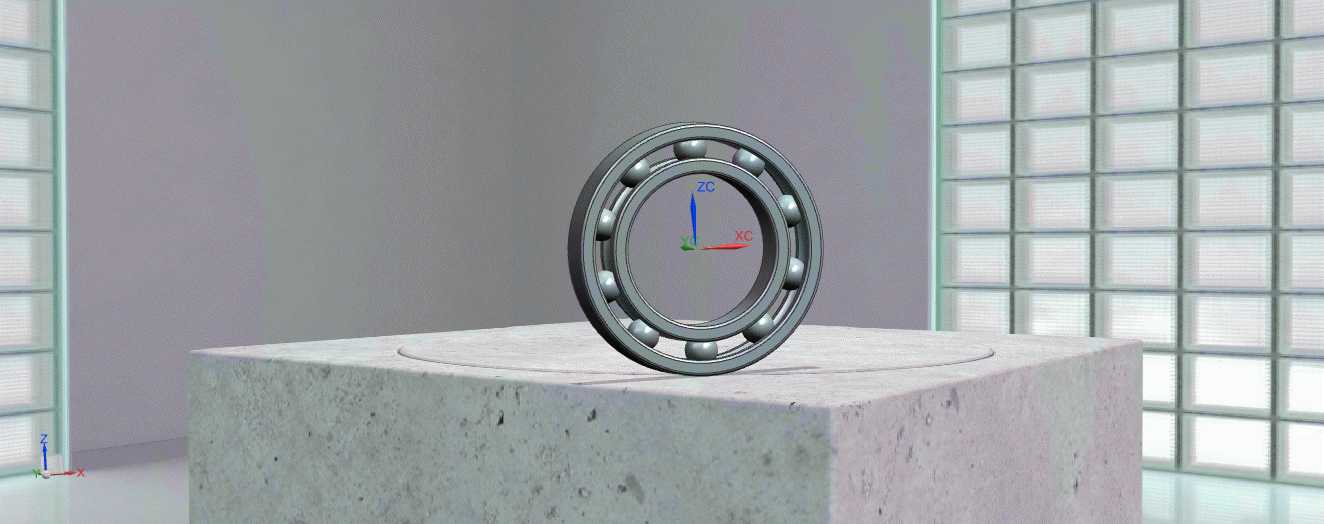

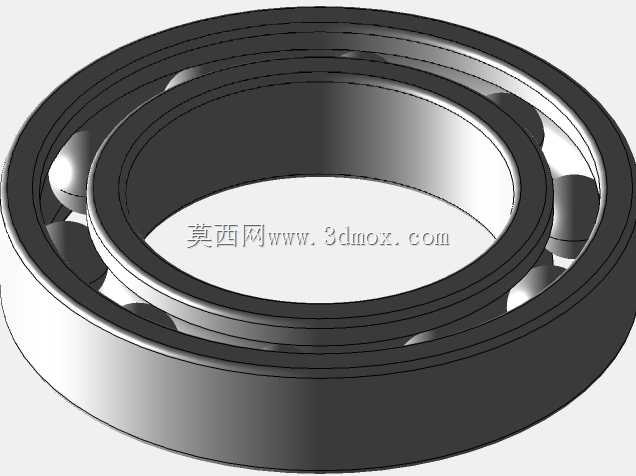

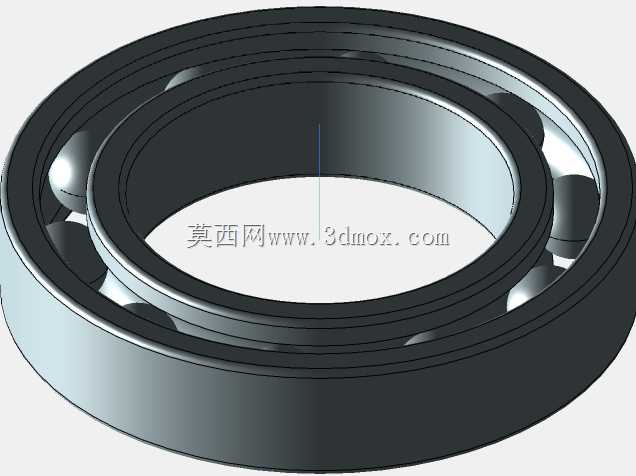

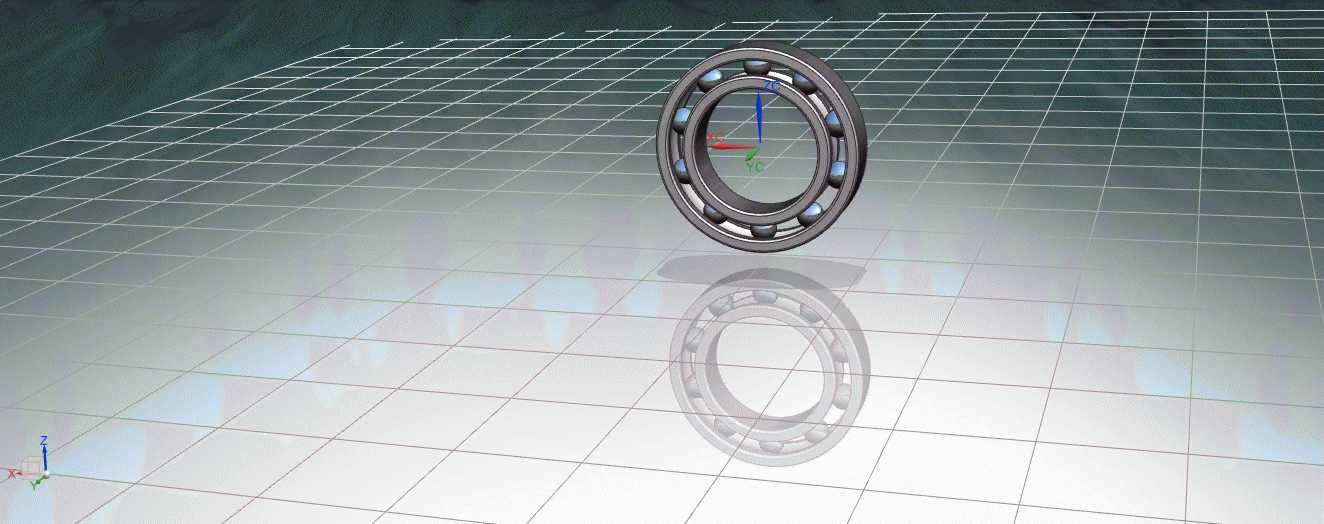

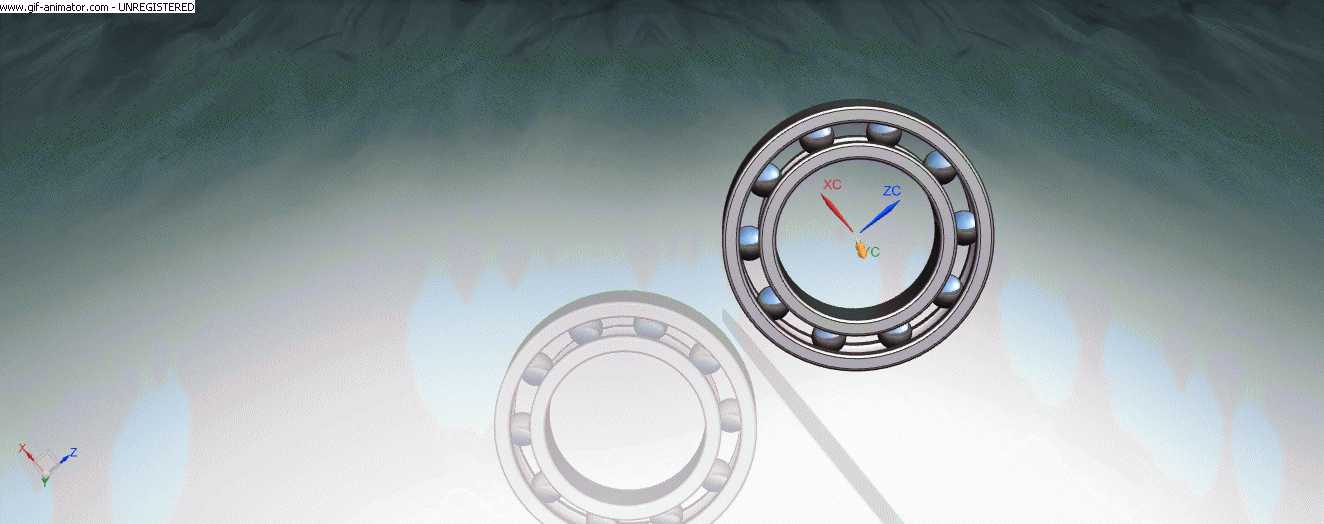

从结构设计逻辑来看,这类滚珠轴承采用内外双套圈配合钢质滚动体的经典结构,内圈与旋转轴采用过盈配合实现周向固定,外圈与设备的轴承座孔采用过渡或间隙配合实现静态定位,滚动体均匀排布在内外圈的弧形滚道之间,配套的保持架将每颗滚动体等距分隔,避免运转过程中滚动体之间直接接触产生额外摩擦与磨损。设计过程中需要严格控制滚道的曲率半径,既要保证滚动体与滚道的接触面积足够承载额定载荷,又要避免接触应力过大导致滚动体或滚道出现点蚀失效,同时保持架的兜孔间隙需要控制在合理范围,既要给滚动体留出热膨胀的余量,又要避免间隙过大导致滚动体运转过程中出现窜动。

从安装边界来看,这类标准滚珠轴承的外形尺寸遵循通用机械零部件的标准化系列参数,内圈孔径、外圈外径、轴承宽度都对应统一的公称尺寸,设计选型时只需要匹配轴径与安装座孔的尺寸,就能实现同型号轴承的通用互换,不需要额外定制加工安装位。安装过程中需要注意配合面的粗糙度要求,轴颈与轴承内圈配合面的粗糙度需要控制在Ra1.6以内,座孔与外圈配合面的粗糙度不超过Ra3.2,避免配合面存在凸起毛刺导致轴承安装后出现偏载,影响运转精度与使用寿命。在实际设备装配中,这类轴承可以承受纯径向载荷,也可以在转速不高的场景下承受一定比例的轴向载荷,不需要额外搭配推力支承就能满足多数普通传动场景的轴系定位需求,相比滑动轴承结构,它的维护成本更低,启动摩擦阻力更小,对润滑条件的适应性更强,既可以采用脂润滑实现长期免维护,也可以采用油润滑适配高速运转场景。在钻削加工类设备中,这类轴承多用于进给传动轴的支承,能够承受钻削过程中产生的径向切削力,保证钻头进给过程中的直线度;在普通通用机械的传动系统中,它多用于齿轮轴、带轮轴的旋转支承,保证传动过程中齿轮啮合、带轮传动的平稳性,减少传动过程中的功率损耗。
