40x45跨度单层工业厂房钢结构排布设计

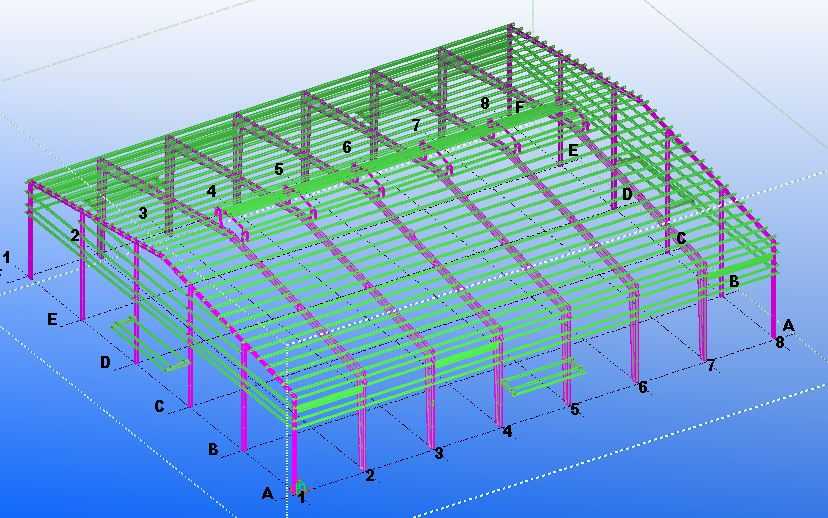

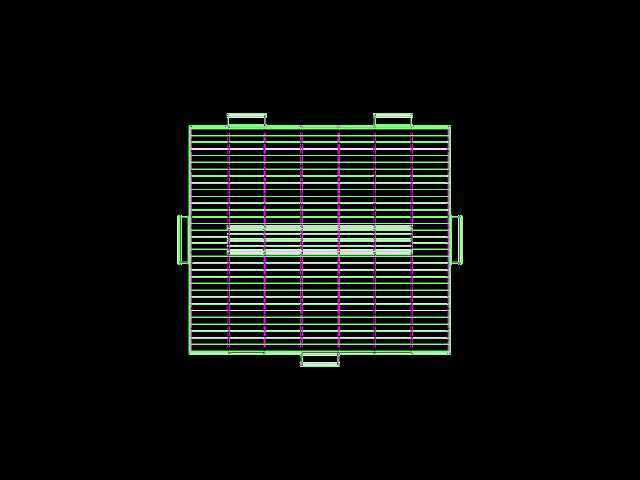

这套三维设计针对中小型加工类工厂的生产空间需求搭建，整体采用单跨排架结构逻辑，适配常规机械加工、小件装配、仓储中转类生产场景，能满足普通吨位行车的安装预留需求，也可适配无起重设备的轻工类生产车间使用。从安装边界来看，整体柱网沿横向与纵向形成规整的模数化排布，纵向柱距统一适配常规厂房围护板材的通用尺寸，减少现场裁切损耗，横向总跨度覆盖40米级的无柱开阔空间，纵向延伸长度适配45米的厂区用地边界，立柱底部预留与基础短柱对接的连接节点，可直接匹配独立基础的预埋螺栓定位，无需额外调整柱脚位置。设计阶段优先考虑现场拼装的便捷性，所有承重构件的节点都采用标准化的栓接预留，屋盖部分的檩条、系杆、水平支撑形成完整的空间受力体系，纵向柱间支撑分层布置，既保证纵向水平荷载的传递路径顺畅，也不会遮挡侧墙的门窗开设位置。从功能特性上看，整体骨架预留了屋面通风器、落水管、电气桥架的走线路径，立柱侧面预留了管线支架的安装孔位，屋架下弦的标高统一，方便后期布设照明、消防管线，也能适配后期加装悬挂式起重葫芦的需求。不同于常规民用建筑的结构逻辑，这套厂房骨架的所有构件截面选型都经过受力冗余校核，立柱采用变截面H型钢适配不同高度的受力变化，屋架梁采用分段拼接的形式，既满足运输尺寸限制，也能降低现场吊装的设备吨位要求。围护结构的连接点位都在骨架设计阶段同步预留，侧墙彩钢板、屋面压型板的固定支座都对应檩条的排布位置，避免后期施工时在主结构上额外钻孔破坏承重构件。柱网的轴线编号采用工程现场通用的标注逻辑，横向用字母排序、纵向用数字排序，施工人员拿到图纸后可直接对应轴线定位构件，减少现场识图的沟通成本。山墙位置的抗风柱与主屋架采用柔性连接，既传递风荷载到主结构，也不会约束屋架的竖向变形，避免温度应力造成的构件损坏。整体结构的变形缝设置在合理区间，适配该长度规模下的温度变形需求，无需额外设置伸缩缝降低结构整体性。
