小型车床配套移动作业台车结构设计

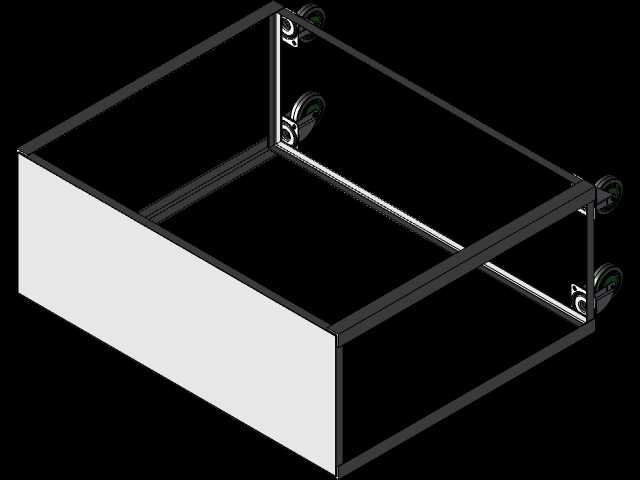

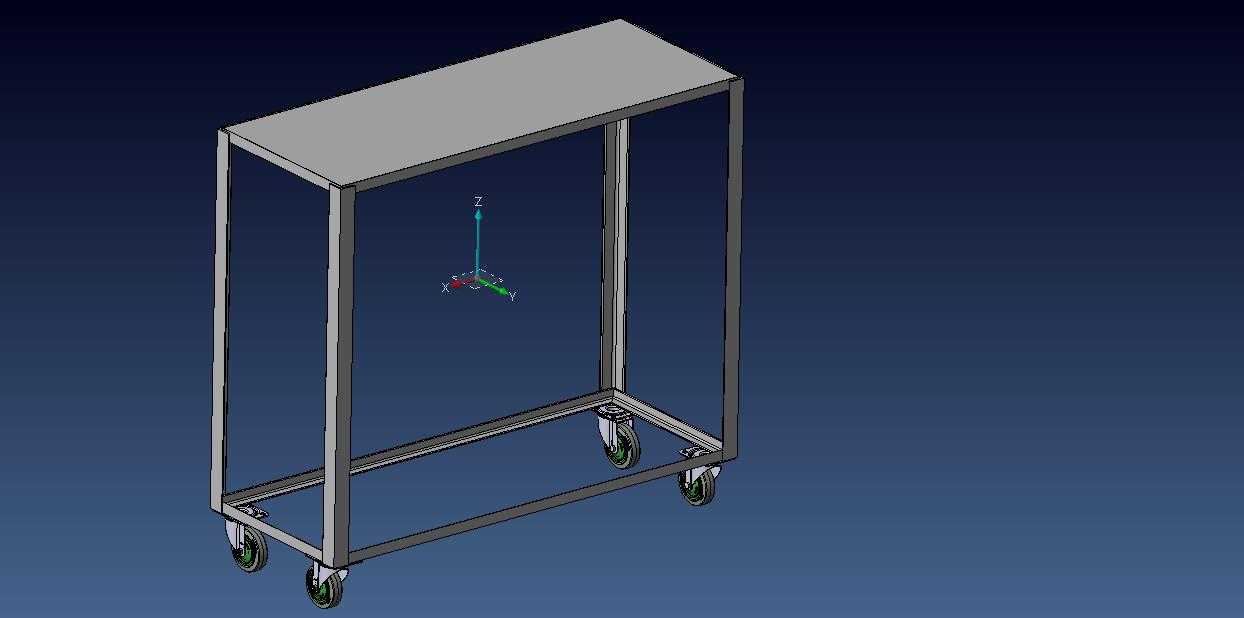

在小型机加工车间、个人维修工坊或者实训教学场地里，经常会遇到设备摆放空间局促、小型车床周边作业辅助承载不足的问题，这款适配D240X500G小型车床的移动作业台车，正是针对这类场景做的结构优化设计。从实际使用逻辑出发，这款台车首先要解决的是小型车床的承载与移动需求，很多小型加工场景里，车床不需要长期固定在某一个工位，比如教学场景下需要根据实训内容调整设备布局，小型维修工坊里需要根据加工件的大小临时腾挪作业空间，带脚轮的框架结构刚好能满足这类灵活移位的需求，脚轮选用带刹车的工业万向轮，移位时顺滑无卡滞，定位后踩下刹车即可保证作业过程中台车不会出现偏移晃动，避免加工精度受影响。框架主体采用矩形钢管焊接成型，焊接位置做了焊后打磨处理，避免应力集中导致的框架变形，整体框架采用上下双层结构，上层台面为平整钢板，用来直接放置小型车床本体，台面的平面度控制在机械安装要求范围内，保证车床安装后水平度符合加工要求，不会因为台面倾斜导致车床床身变形、加工精度下降。下层框架为开放式承托结构，可以用来放置加工用的刀具、量具、待加工毛坯件或者加工完成的工件，不用额外在车床周边摆放零散的工具架，充分利用台车的垂直空间，减少周边辅助设施的占地。设计过程中重点考量了安装边界尺寸，整体长宽尺寸完全匹配D240X500G小型车床的底座安装孔位，不需要额外做转接板就可以直接将车床固定在台面上，框架的高度设置符合人体站立作业的舒适高度，操作人员站在台车旁操作车床进刀、测量工件时，不需要弯腰或者抬臂，长时间作业也不容易产生疲劳。框架的立柱采用通长钢管连接上下层结构，连接处做了三角加强筋焊接，保证整体结构的刚性，即使满负载放置车床和工件，框架也不会出现侧弯或者下沉变形。在实际应用中，这款台车除了承载小型车床之外，也可以作为车间临时移动作业台使用，用来放置焊接工具、组装小型零部件、临时转运车间内的轻型工件，适配多种零散的车间作业需求，解决小空间内作业承载平台不足的问题。整体结构没有多余的复杂设计，所有构件都是常用的工业标准型材，加工制作难度低，后期维护也很方便，脚轮出现磨损时可以直接更换标准件，不需要对框架做额外修改。
