信天翁d2飞机机身局部三维结构设计

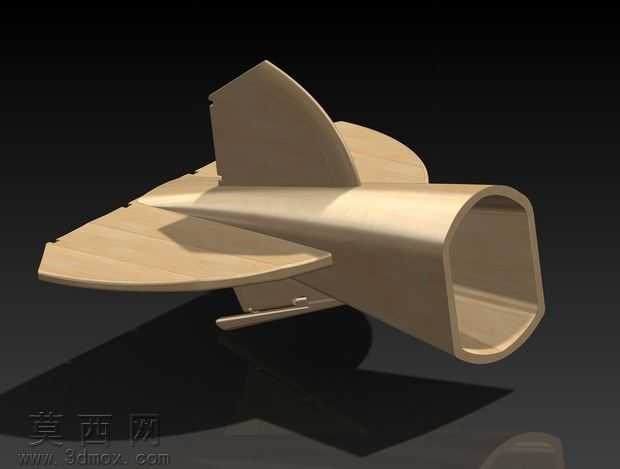

本作品为信天翁d2飞机的局部机身段三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中严格遵循航空飞行器机身的气动外形设计逻辑，先通过草图绘制机身截面的基准轮廓线，以多段样条曲线拟合机身的流线型曲面走向，保证机身外表面的顺滑过渡，避免曲面出现褶皱、曲率突变等影响气动性能的问题。建模时针对机身的半开放筒状结构进行了分层设计，先构建机身的外蒙皮曲面，通过加厚特征生成具有统一壁厚的蒙皮实体，还原航空薄壁构件的结构特征；再依次搭建机翼与机身的连接定位结构、尾翼的安装基座结构，对机翼与机身衔接处做了曲面圆角过渡处理，既还原真实飞行器的部件衔接形态，也避免应力集中的结构缺陷。尾翼部分采用独立建模后装配的流程，分别构建垂直尾翼与水平尾翼的翼型曲面，保证翼面的对称度与安装角度符合常规轻型飞行器的设计参数，尾翼与机身的连接位置做了嵌入式的安装位设计，还原实际飞行器的部件装配逻辑。渲染阶段采用哑光金属材质模拟航空铝合金蒙皮的质感，调整材质的反射度与粗糙度参数，还原金属材质在光照下的柔和漫反射效果，避免过度反光掩盖结构细节；场景采用纯黑背景搭配定向主光源，突出机身的曲面光影变化，清晰展现机身的流线型轮廓、机翼的翼型弧度以及尾翼的安装角度，同时添加柔和的环境补光，减少结构暗部的死黑区域，让筒状机身内部的轮廓结构也能清晰呈现。设计过程中重点考量了机身的气动外形合理性，所有曲面均经过曲率检查，保证相邻曲面之间G2连续，还原轻型飞机机身的低阻外形特征，部件之间的连接位置均做了符合工程逻辑的结构处理，既可以作为航模设计的参考结构，也可用于航空科普的结构展示使用。
