造纸机干燥部辊组机架结构设计

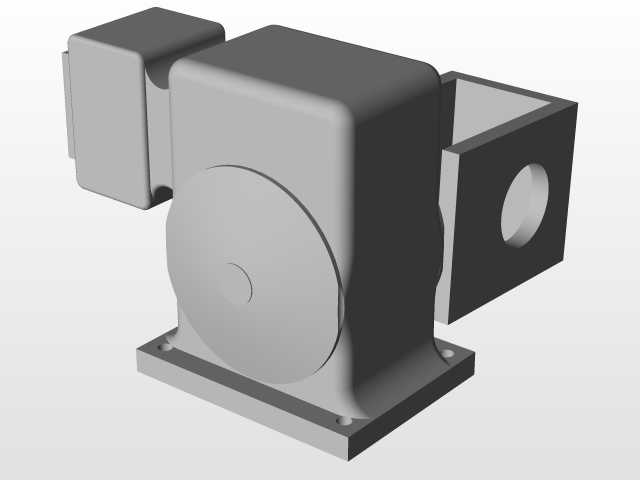

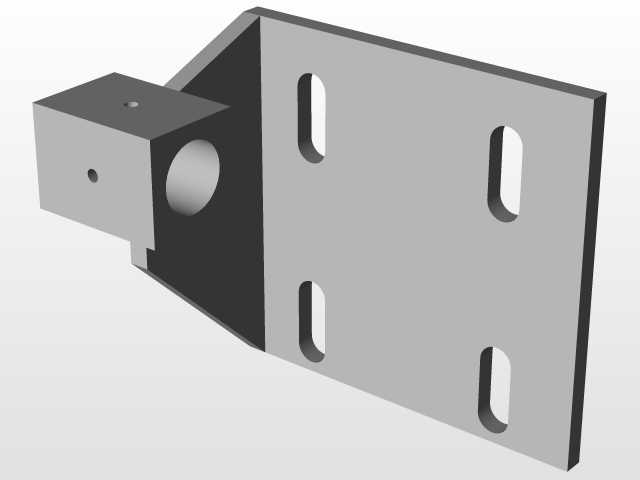

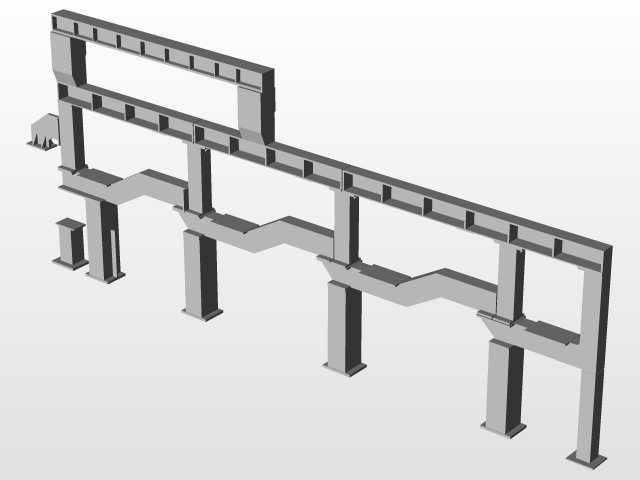

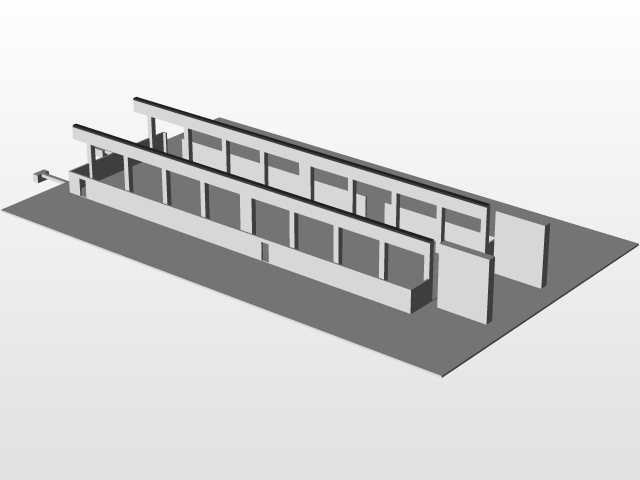

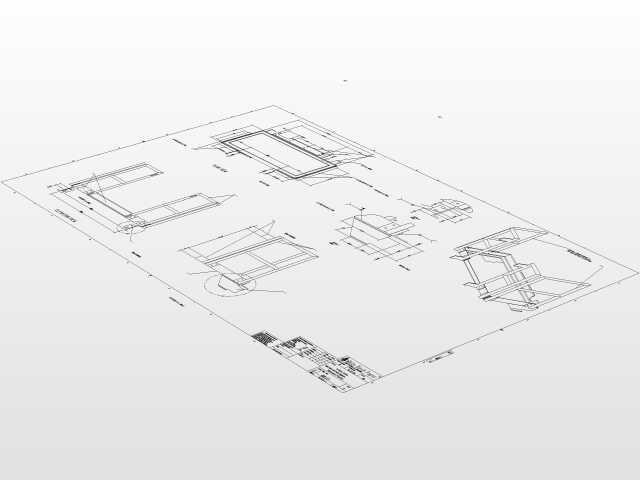

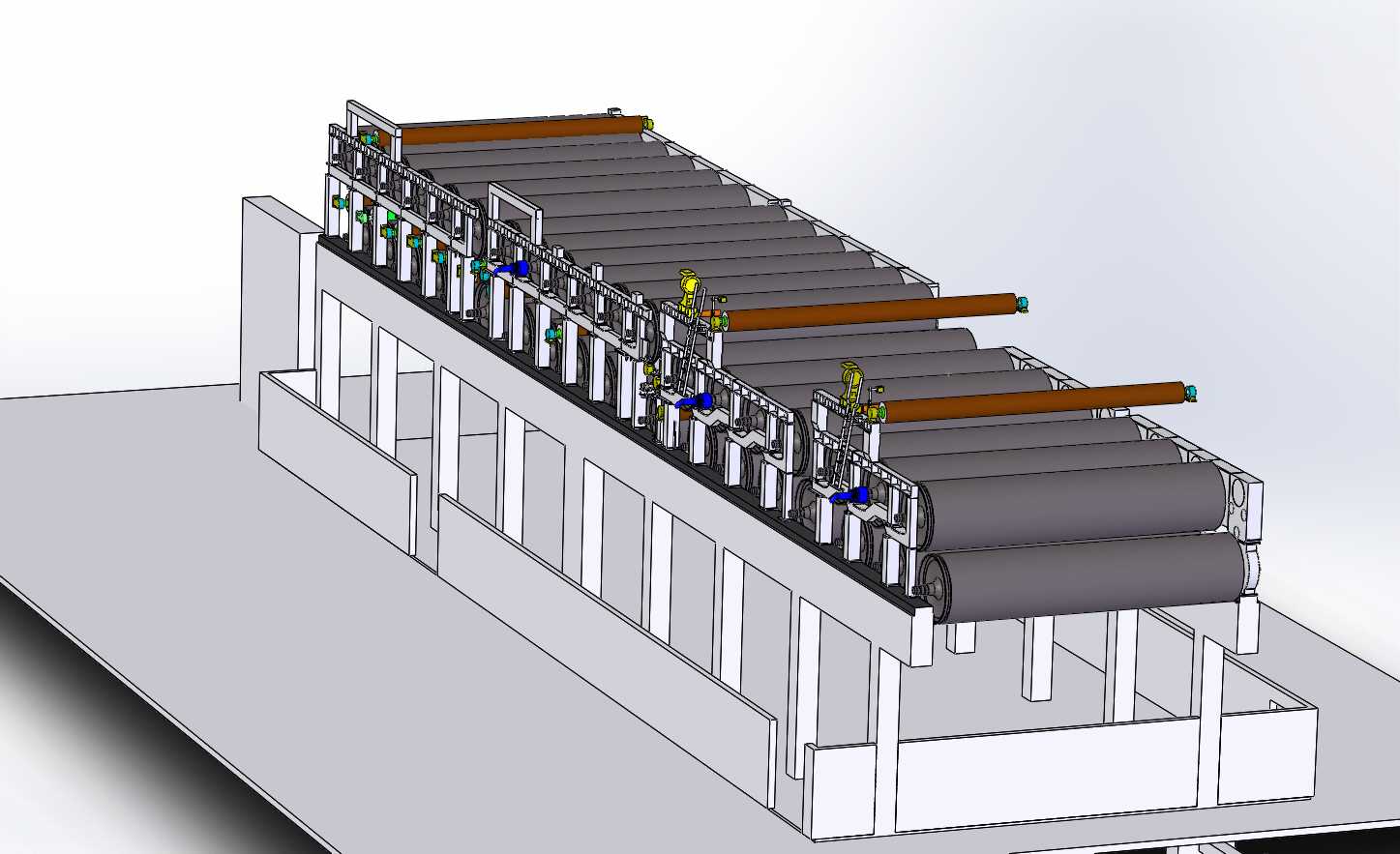

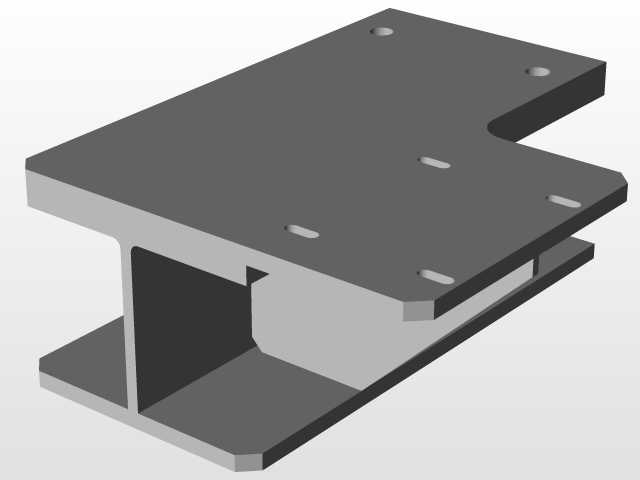

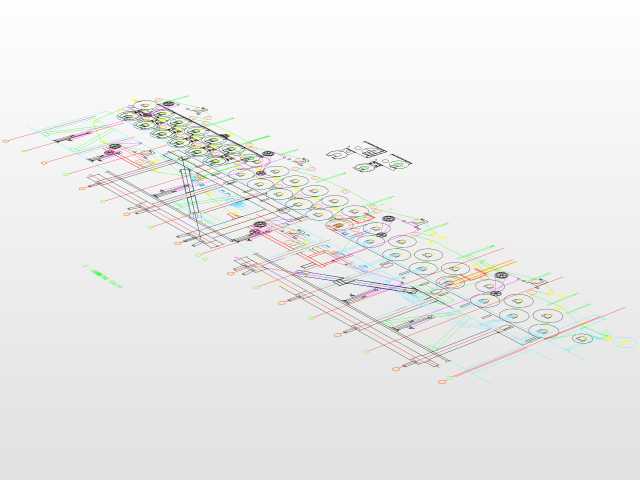

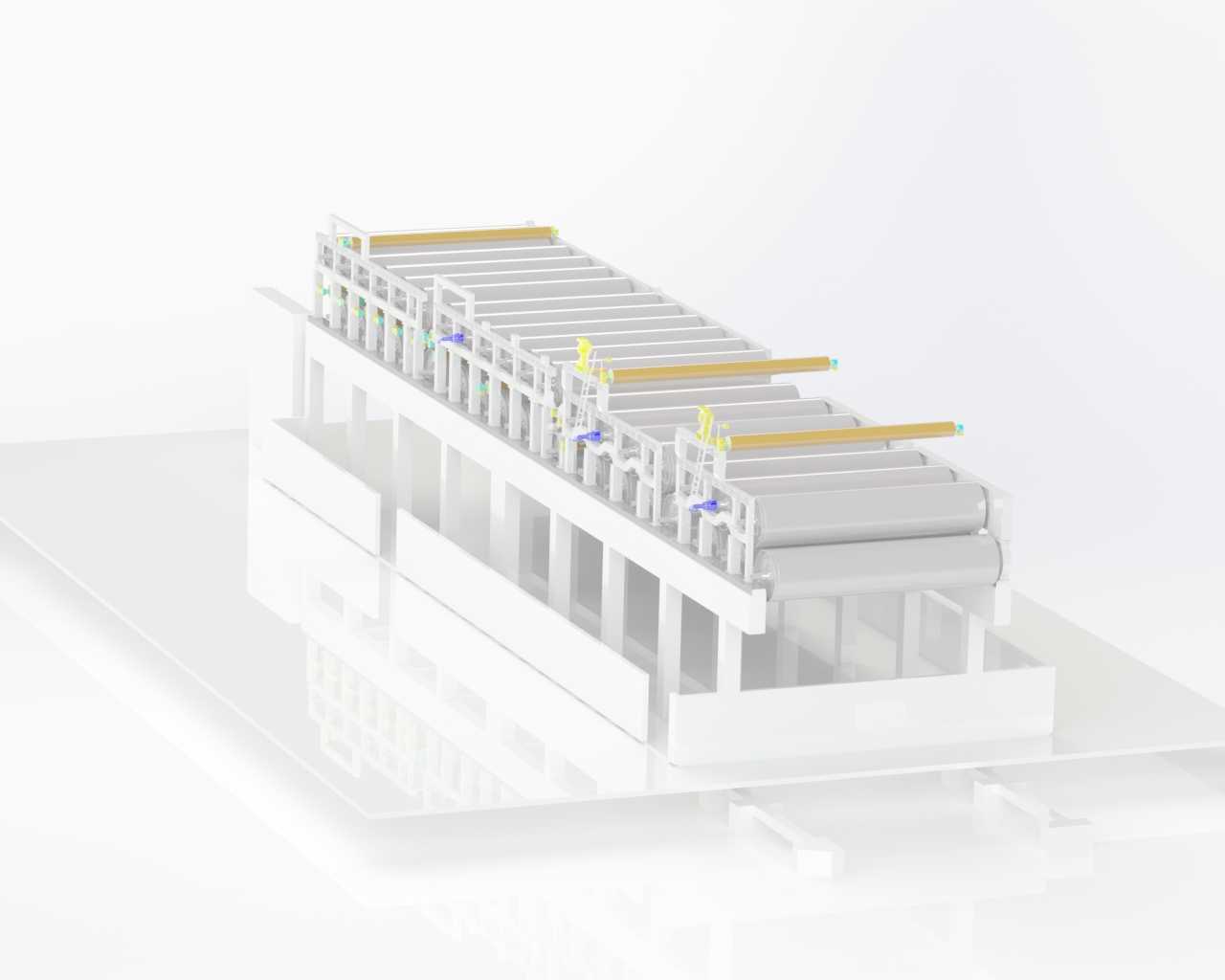

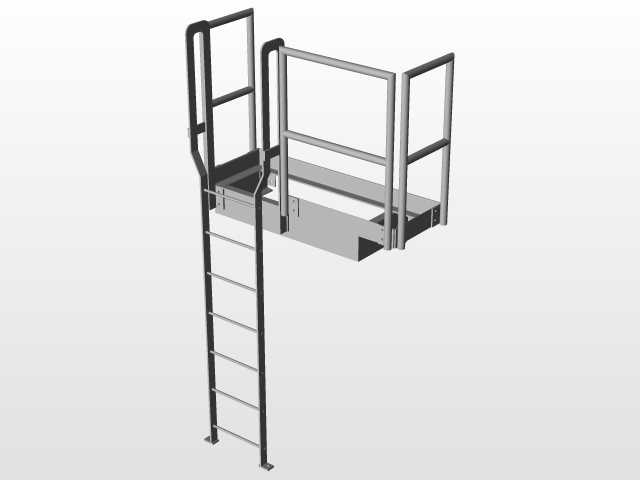

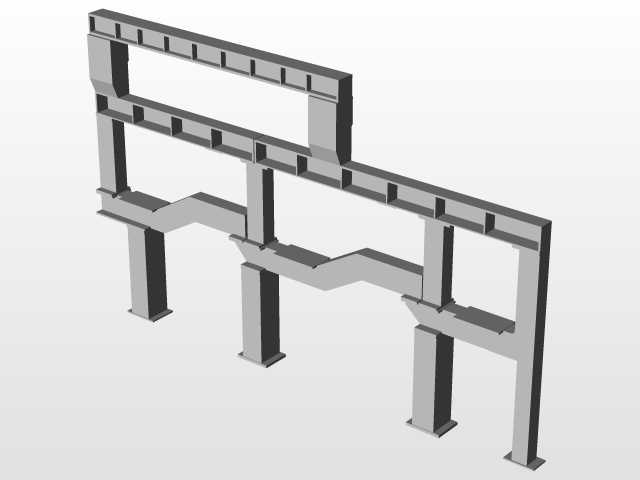

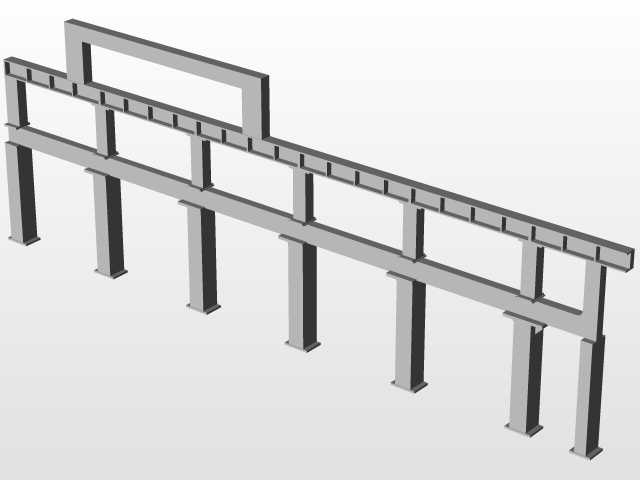

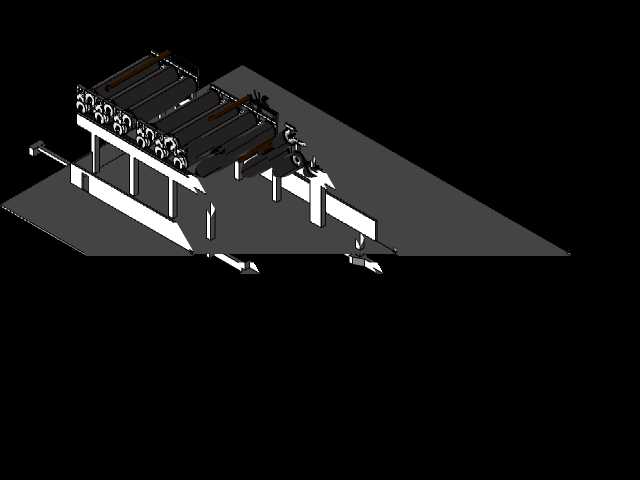

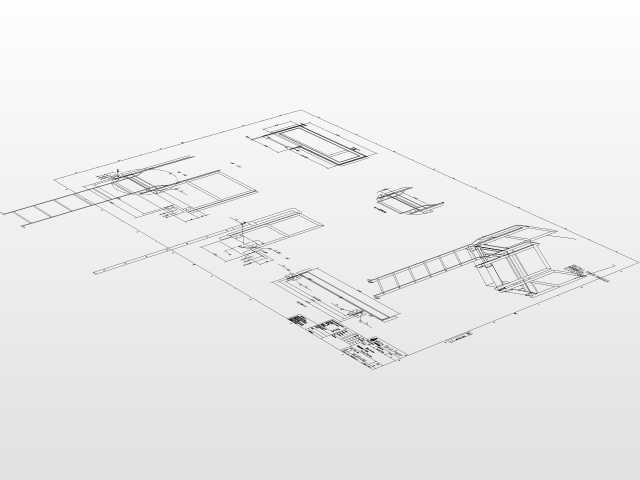

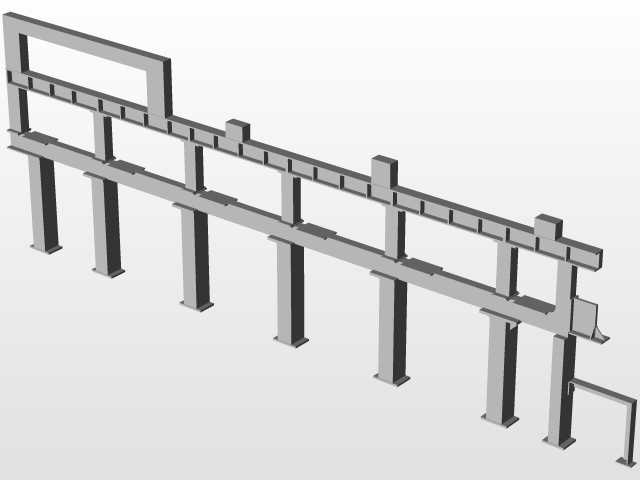

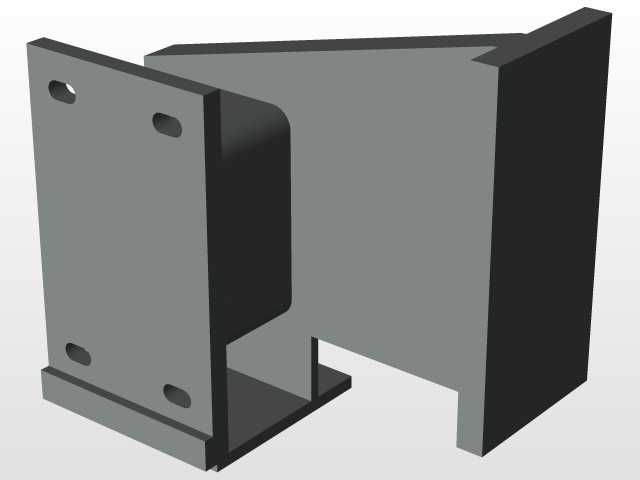

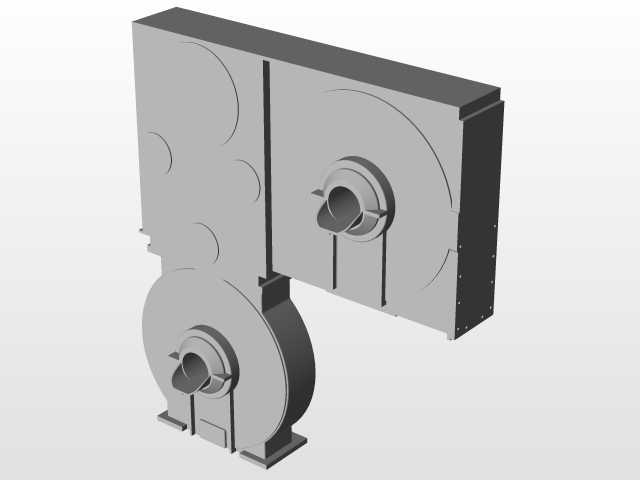

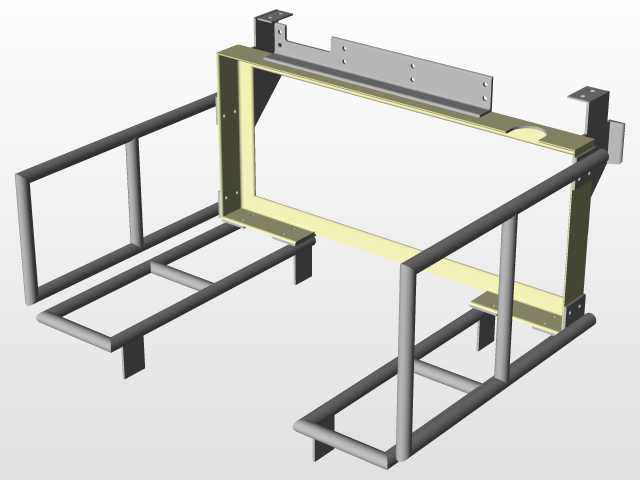

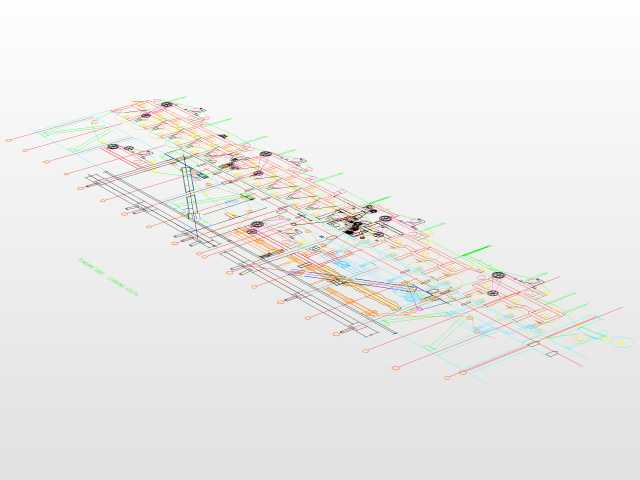

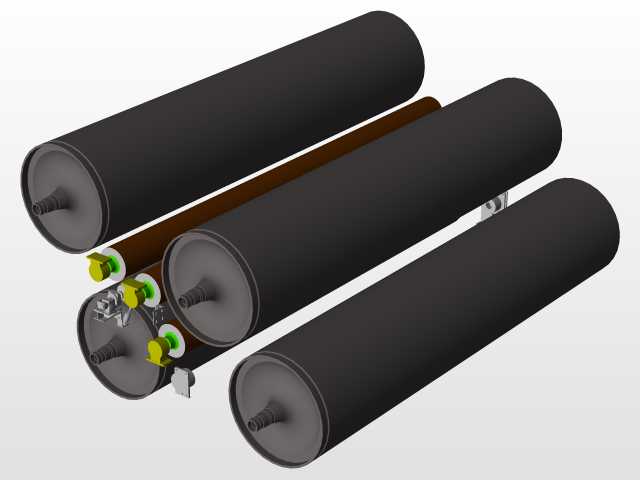

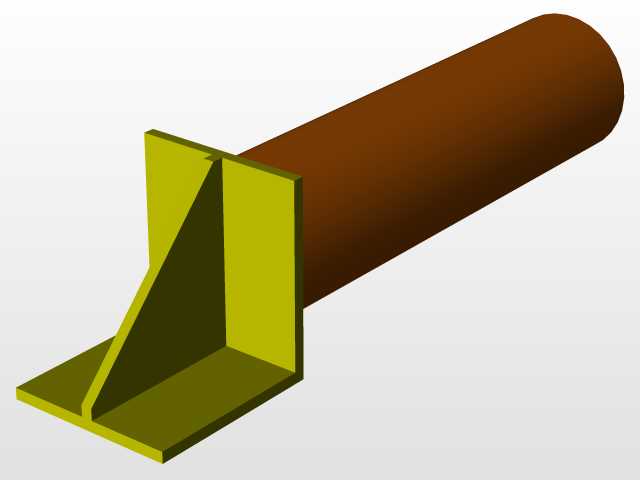

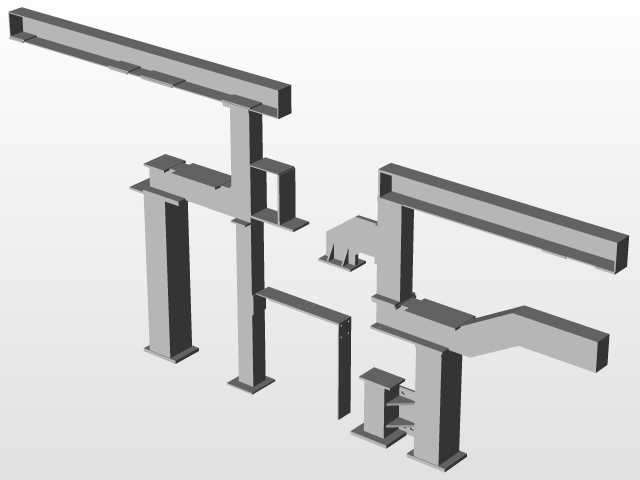

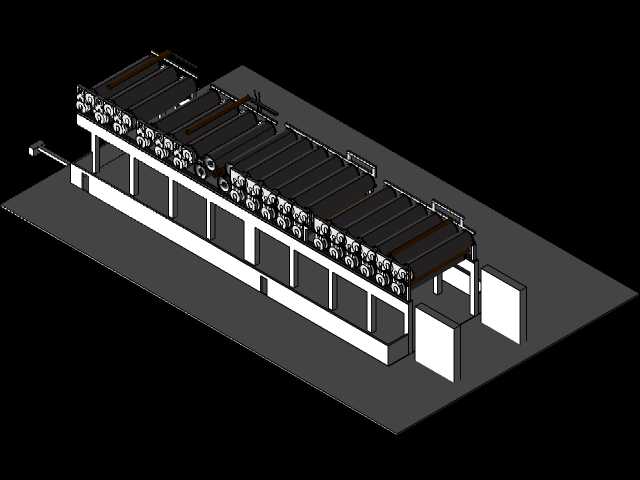

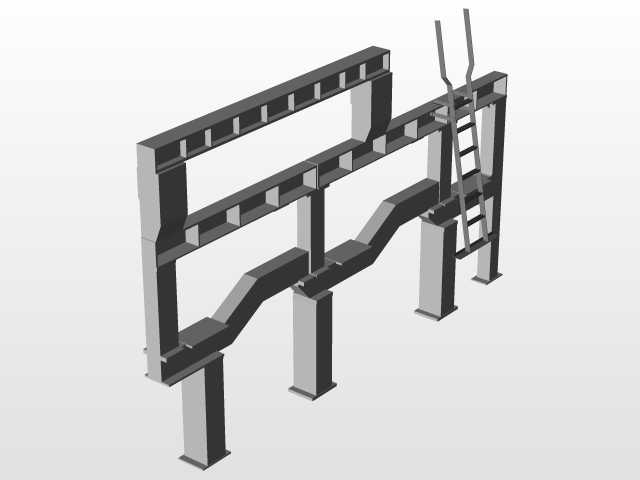

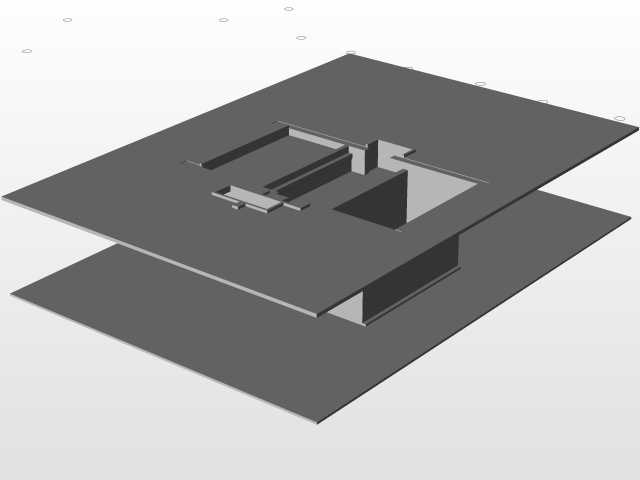

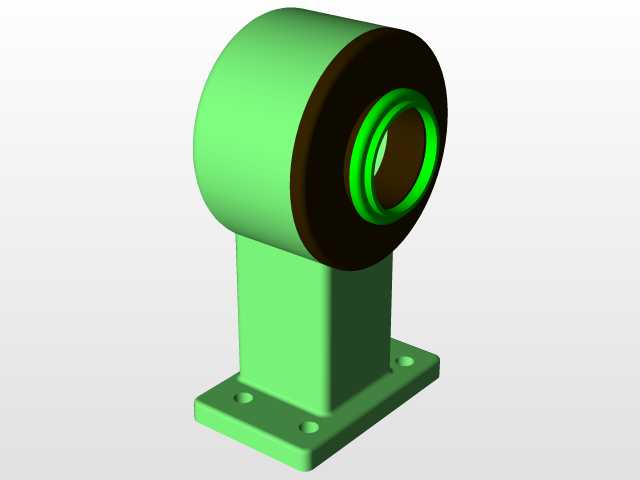

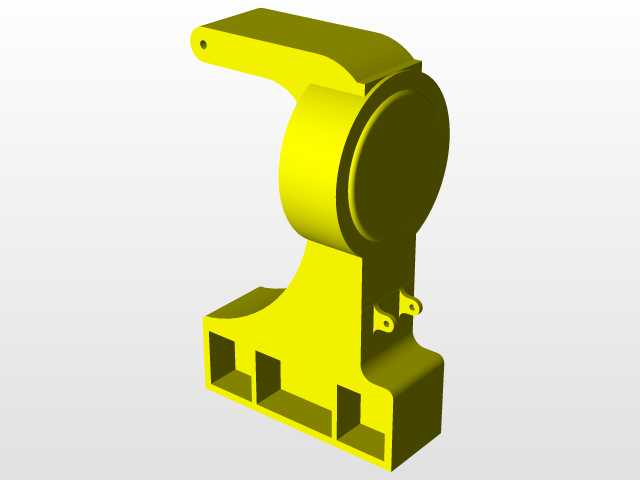

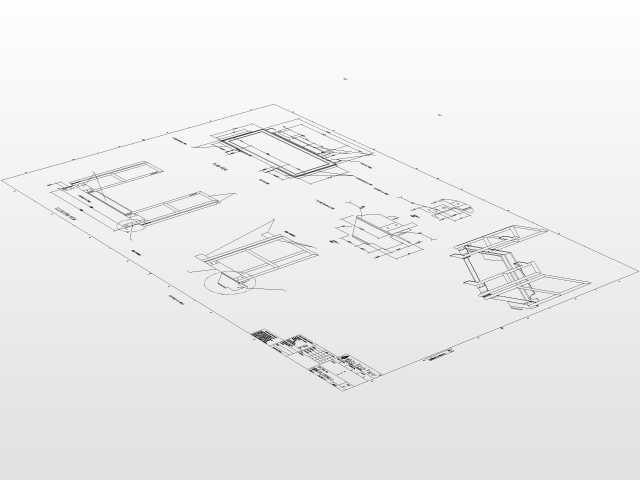

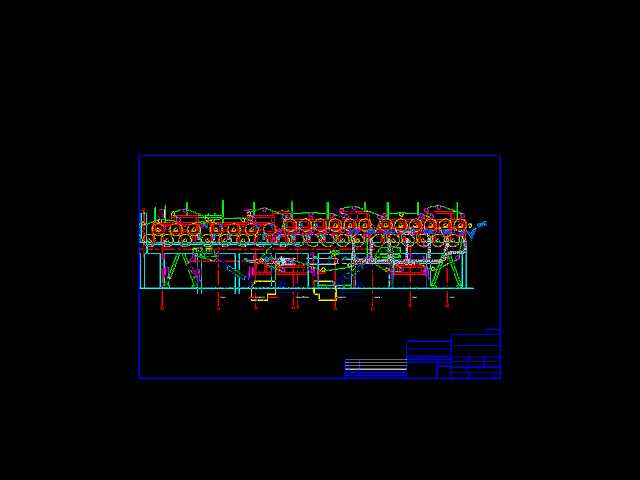

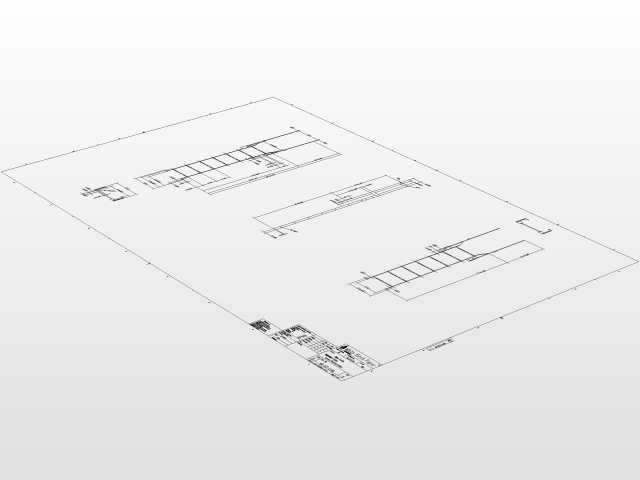

该结构为造纸生产线干燥段的核心承载与作业组件，主要应用于长网多缸造纸机的烘干部位，承担湿纸页脱水干燥过程中的承托、导向与张力维持作用，适配车速200-800m/min的文化纸、包装纸生产工况，安装位置介于压榨部与压光机之间，是决定成纸干度与纸面平整度的关键结构单元。整体采用单侧开放式机架布局，操作侧预留足够的换辊、引纸操作空间，传动侧统一布置辊组驱动接口与管线排布位，主体框架采用型钢焊接后整体去应力加工，安装基准面平面度控制在0.2mm/m以内，可适配幅宽1880-4800mm的纸机规格，沿纸机运行方向的总长度根据烘缸组数量可灵活拼接，单段组件的安装地脚孔位间距统一采用行业通用模数，可直接与现有纸机基础板对接，无需额外改造基础。结构设计上采用分层排布逻辑，下层为大直径烘缸安装位，承担主要的热传导干燥功能，上层排布导辊与校正辊，负责调整纸页运行轨迹、平衡各段纸幅张力，每间隔3组烘缸设置一组可调节刮刀安装座，可适配不同厚度的刮刀片，及时清理烘缸表面的纸毛与胶黏物，避免纸面出现洞眼、压痕等质量缺陷。辊组的轴承座采用可调式安装结构，可通过调整螺栓微调辊子的水平度与平行度，补偿机架加工与安装过程中的累积误差，保证纸幅运行时不出现跑偏、打折问题。机架侧面预留了蒸汽管路、冷凝水管路的固定支架位，所有走管路径避开操作侧的人员通行空间，同时预留了引纸绳轮的安装接口，可适配自动引纸系统的加装需求，无需二次焊接机架。考虑到干燥段长期处于高温高湿的作业环境，所有与纸幅、蒸汽接触的零部件均做了防锈处理，框架的焊缝处打磨圆滑后做防腐涂层，避免长期使用后锈蚀脱落污染纸面。该结构的安装边界需预留顶部1.2m的检修空间，操作侧预留1.5m的换辊操作距离，传动侧预留0.8m的管线与驱动部件维护空间，底部地脚采用二次灌浆固定，可承受辊组高速运行时的振动载荷，保证设备长期运行的稳定性。
