面粉加工用撞击式消毒灭菌设备结构

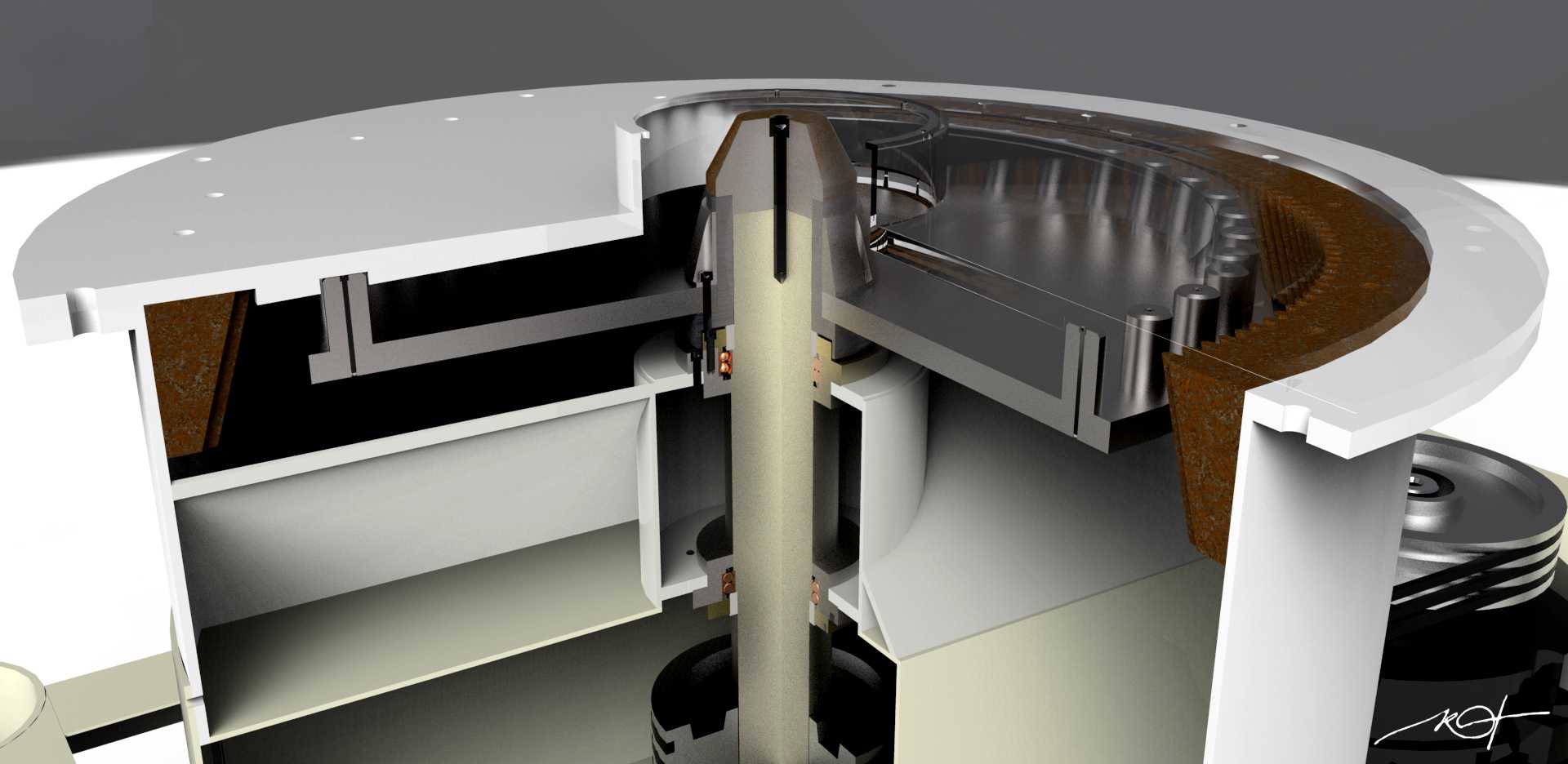

该设备主要应用于小麦制粉生产线的后段处理工序，针对面粉生产过程中可能携带的虫卵、微生物污染物进行物理消杀，避免化学消杀带来的药剂残留问题，适配日处理量较大的规模化面粉加工车间，可直接串联在粉料输送管路中，无需额外占用过大的车间平面空间。从结构设计来看，设备采用立式同轴布局，核心工作腔体为环形撞击结构，中心设置立式传动轴带动内部撞击转子高速运转，转速设定为2460rpm，每小时可处理25吨面粉物料，物料从中心进料区域进入后，在离心力作用下被甩向周边带凸钉的环形撞击面，通过高速撞击产生的瞬时冲击力破坏虫卵结构与微生物细胞膜，完成消杀后的物料顺着腔体下部的导流斜面汇集，从底部出料口进入下一道输送工序。设计过程中重点考虑了粉料流动的顺畅性，所有与物料接触的内壁均做了圆弧过渡处理，避免出现直角积料死角，腔体上部采用法兰式快开结构，方便定期清理内部残留的结块粉料，同时在传动轴与腔体的衔接位置设置了多层气密封结构，防止工作过程中粉料从轴缝溢出造成车间粉尘污染。设备的安装边界以中心轴为基准，整体外径适配常规粉料输送管道的对接尺寸，底部出料口采用标准法兰接口，可直接与现有气力输送或螺旋输送设备对接，安装时仅需保证设备垂直固定，预留上部腔体开启的操作空间即可，无需额外搭建复杂的支撑机架。设备的外壳采用不锈钢材质制作，满足食品加工设备的卫生要求，内部撞击部件经过耐磨处理，可长期承受高速粉料的冲刷磨损，转子做了严格的动平衡校准，避免高速运转时产生过大振动影响周边设备的正常运行。在结构细节上，环形撞击面的凸钉排布经过流场仿真优化，可保证进入腔体的所有物料都能获得足够的撞击能量，不会出现消杀盲区，同时不会因为撞击强度过大导致面粉温度过度升高，影响面粉的品质特性。
