低成本开源简易急救呼吸辅助装置结构

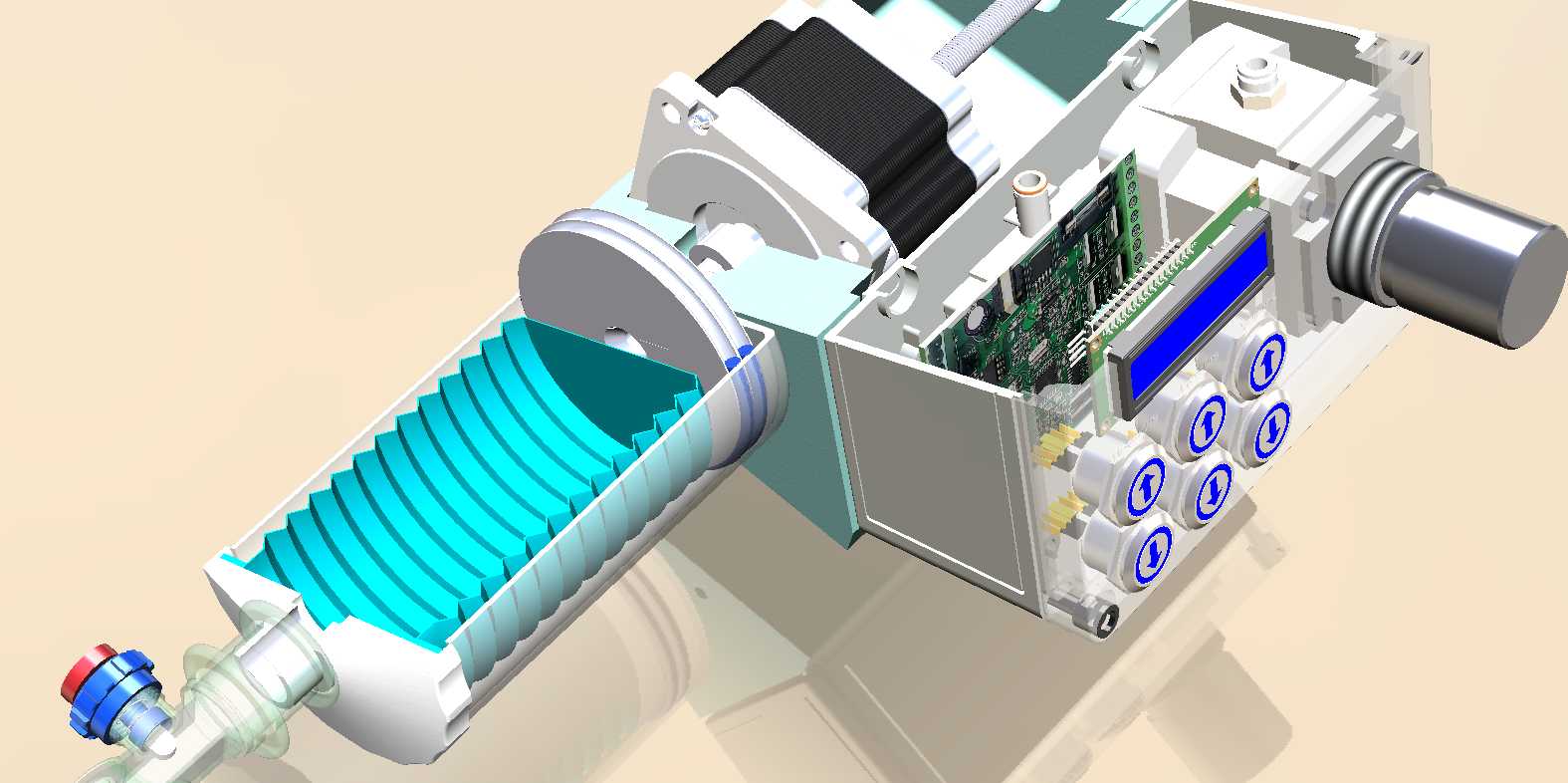

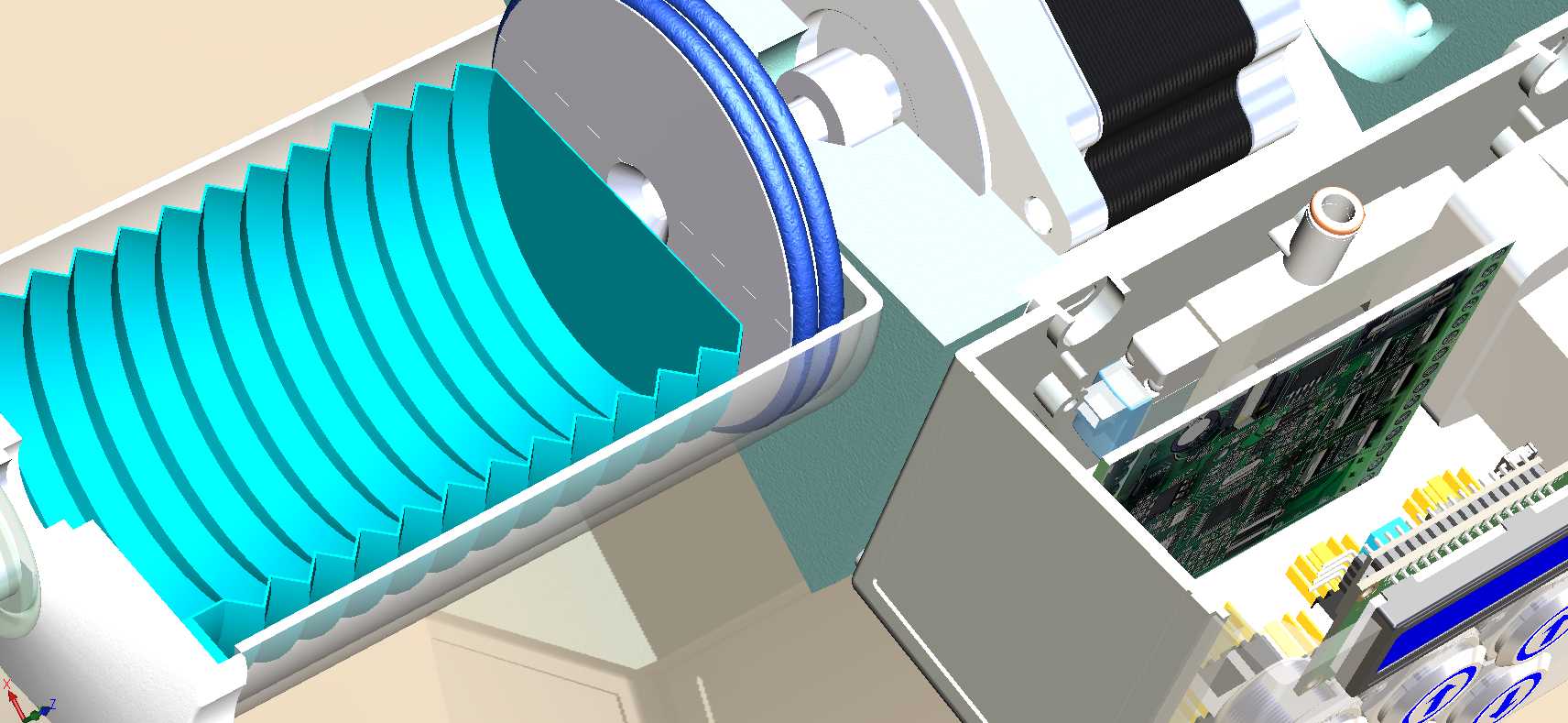

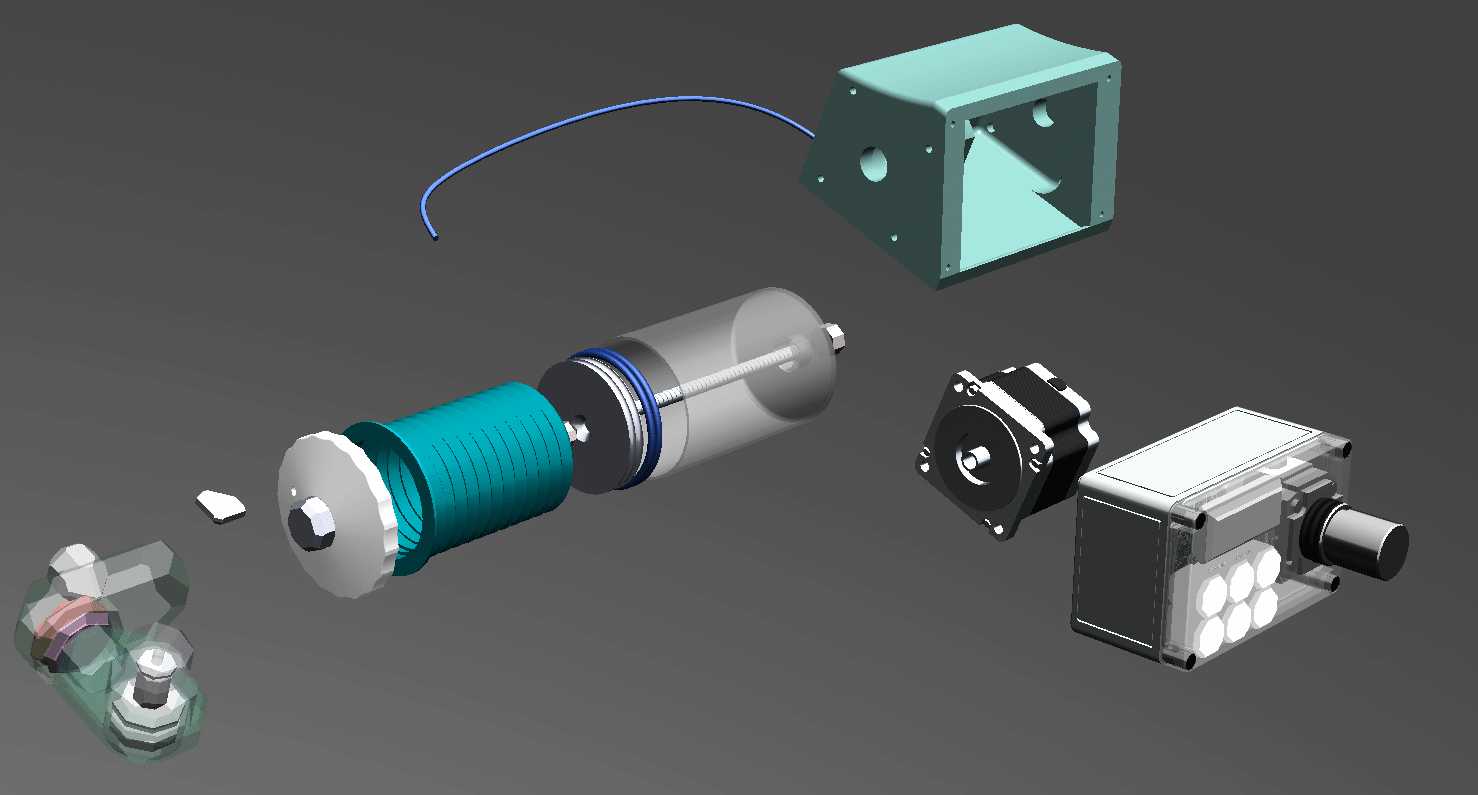

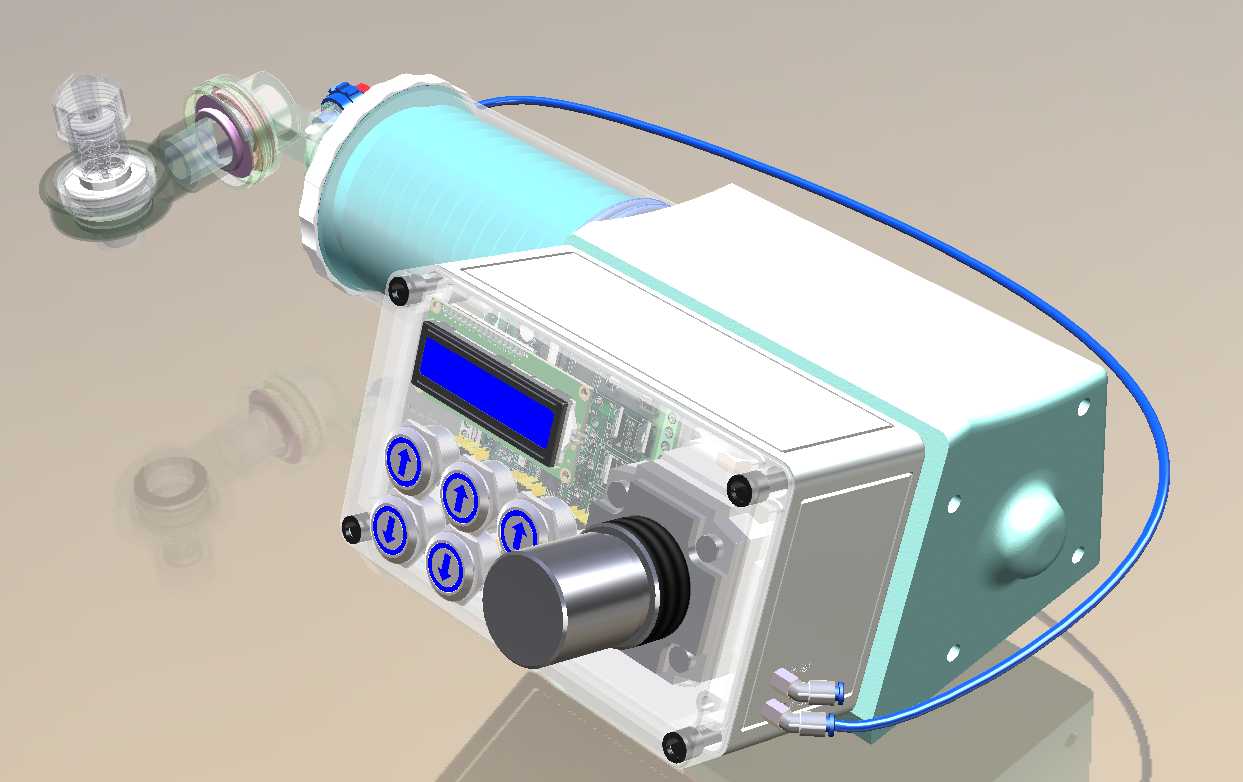

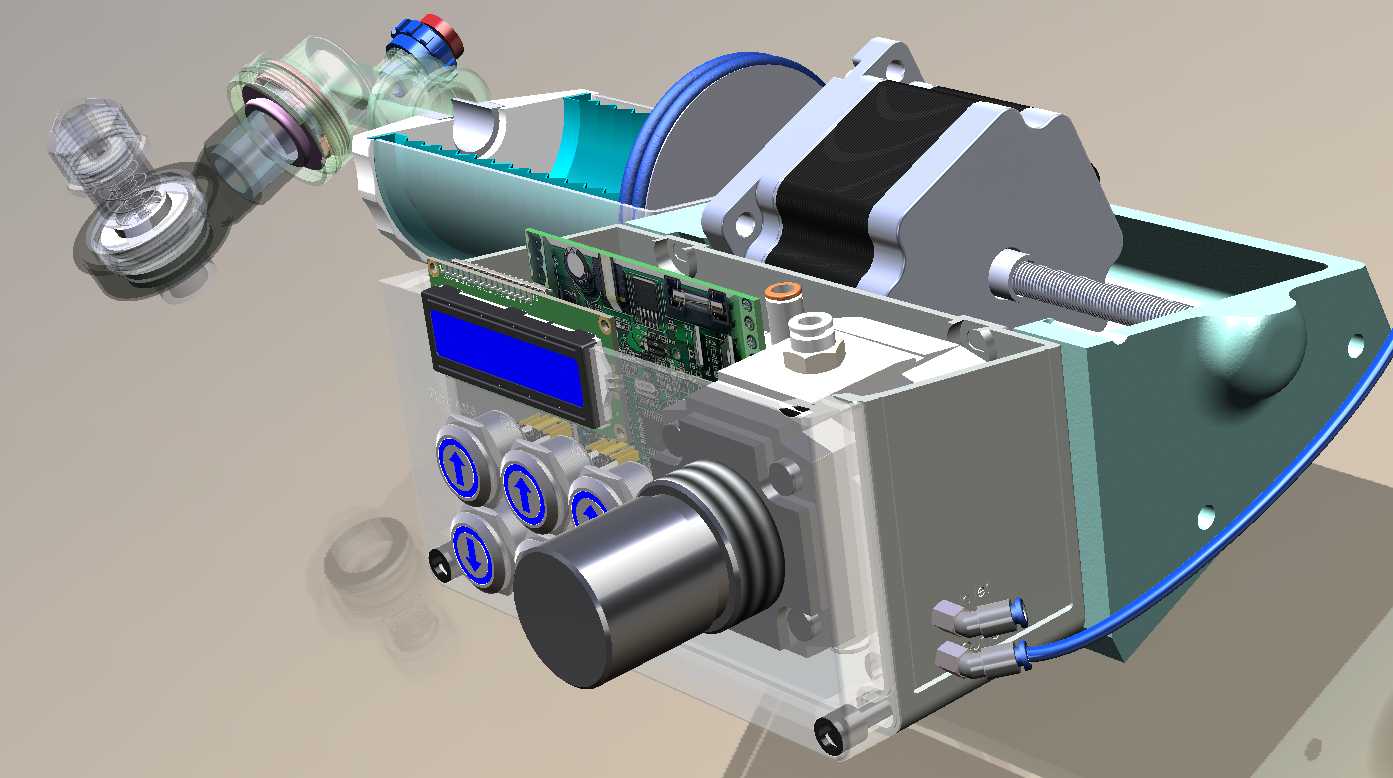

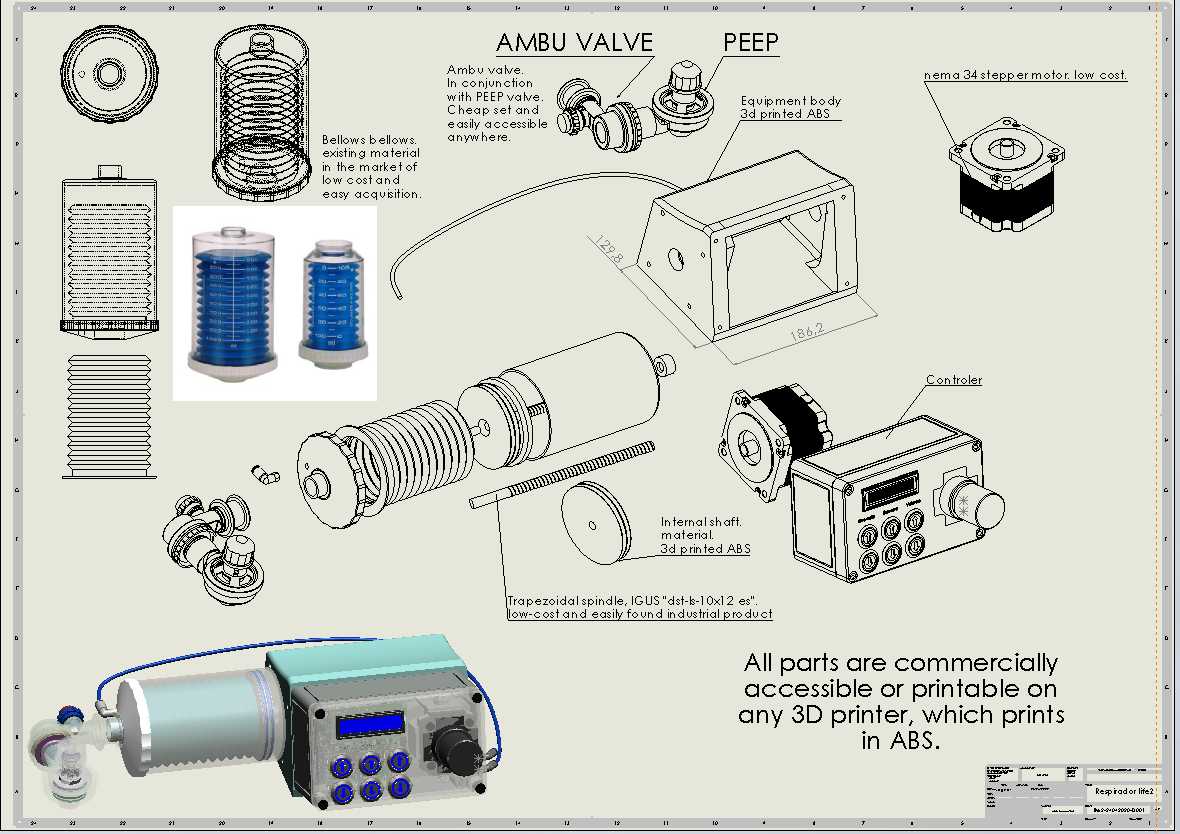

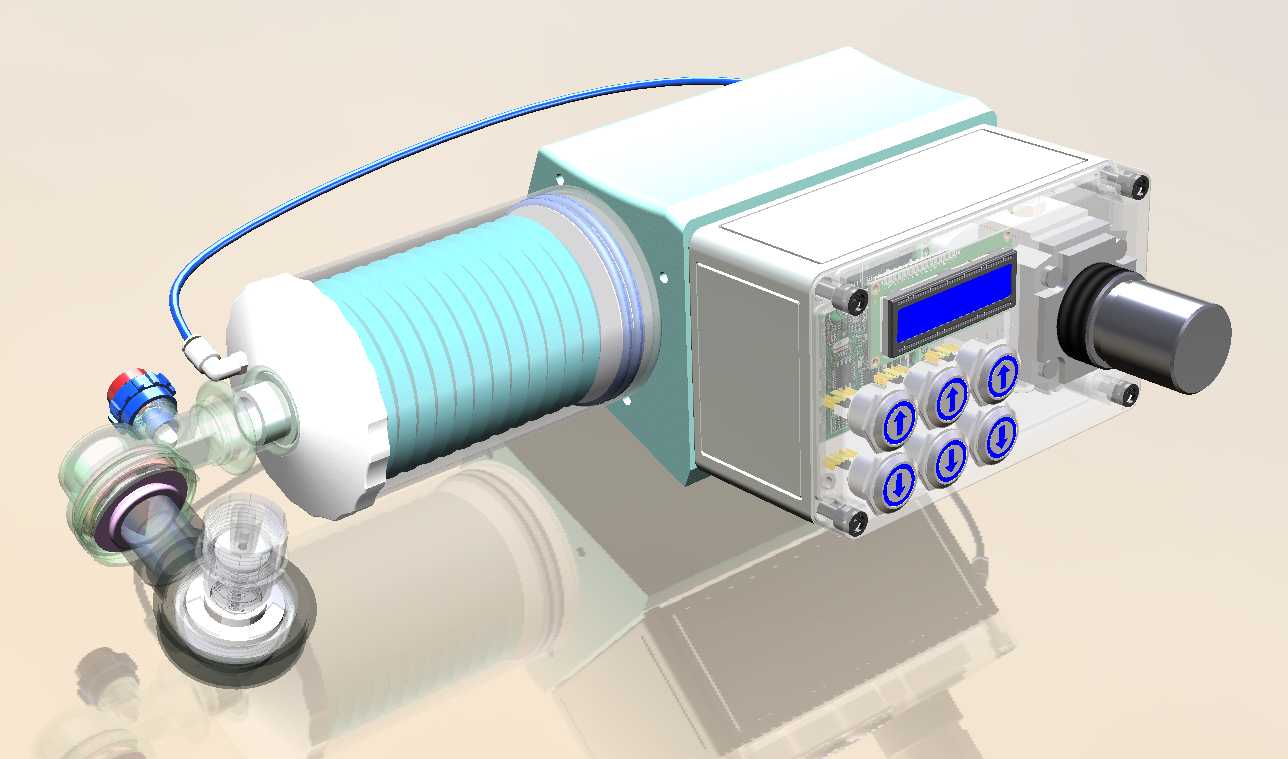

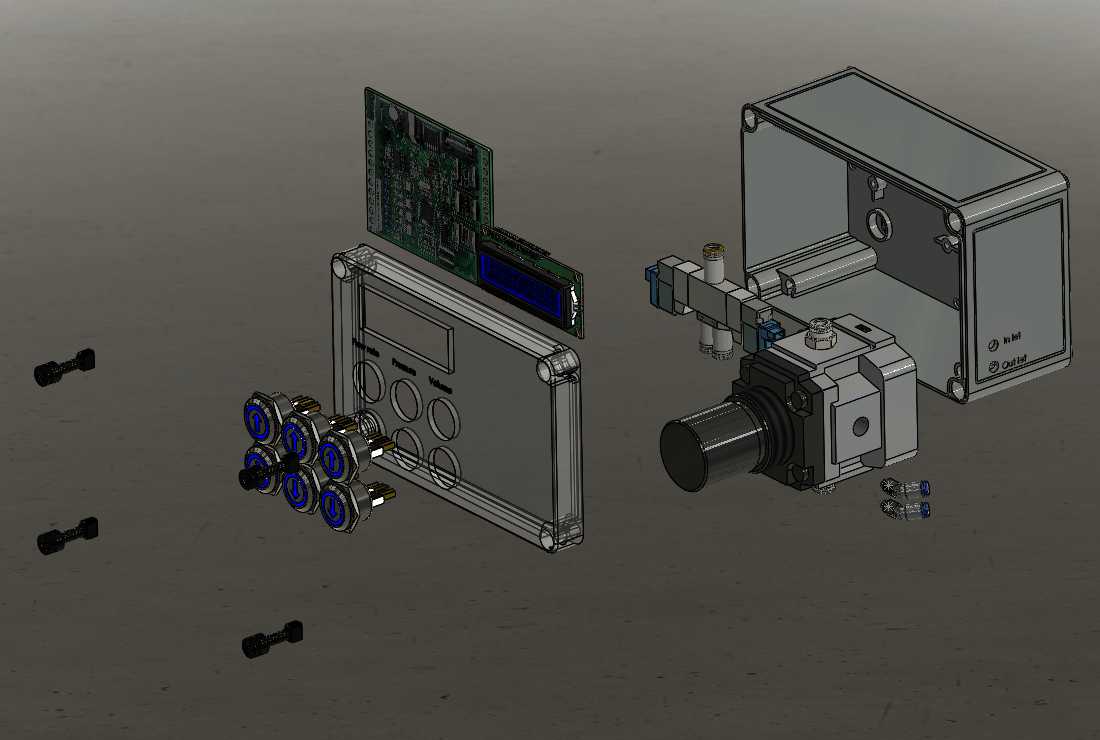

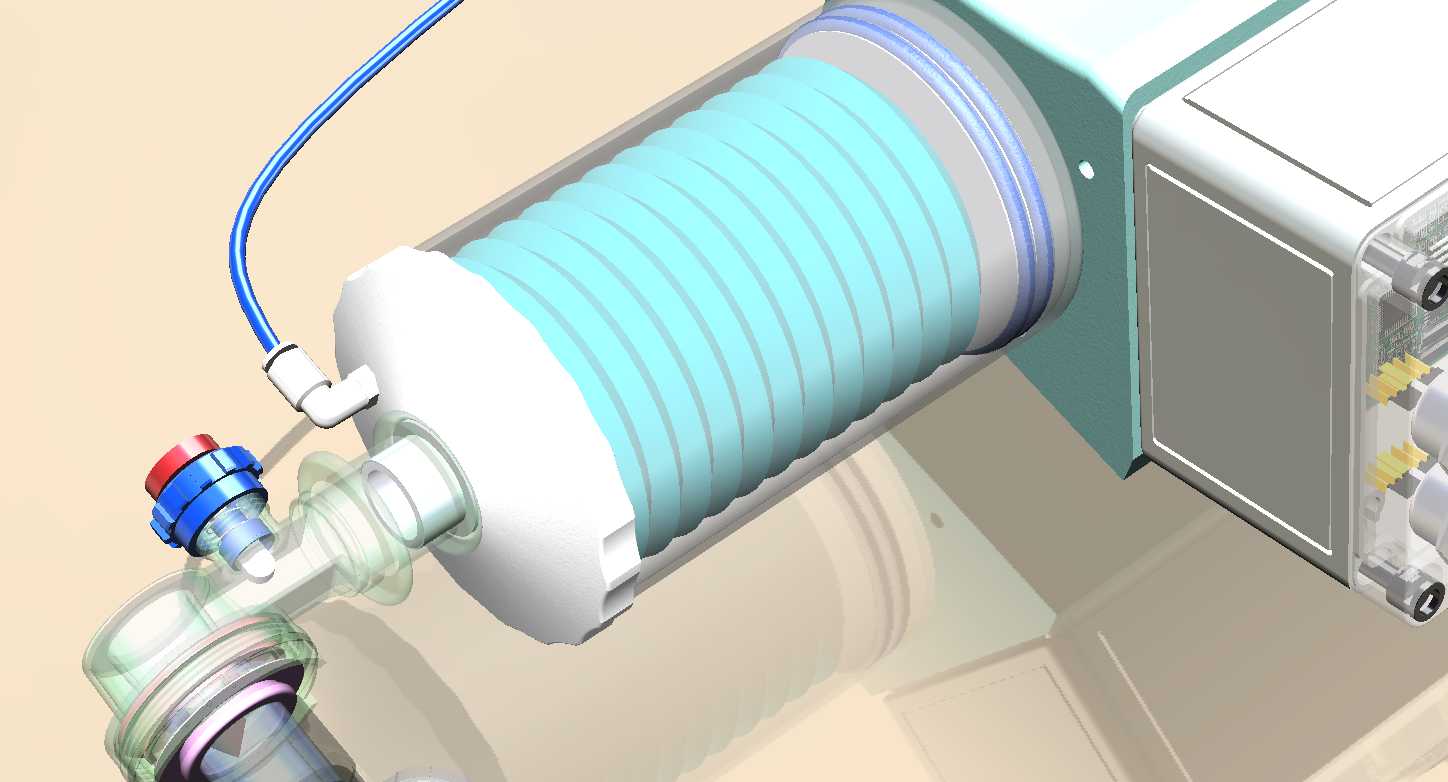

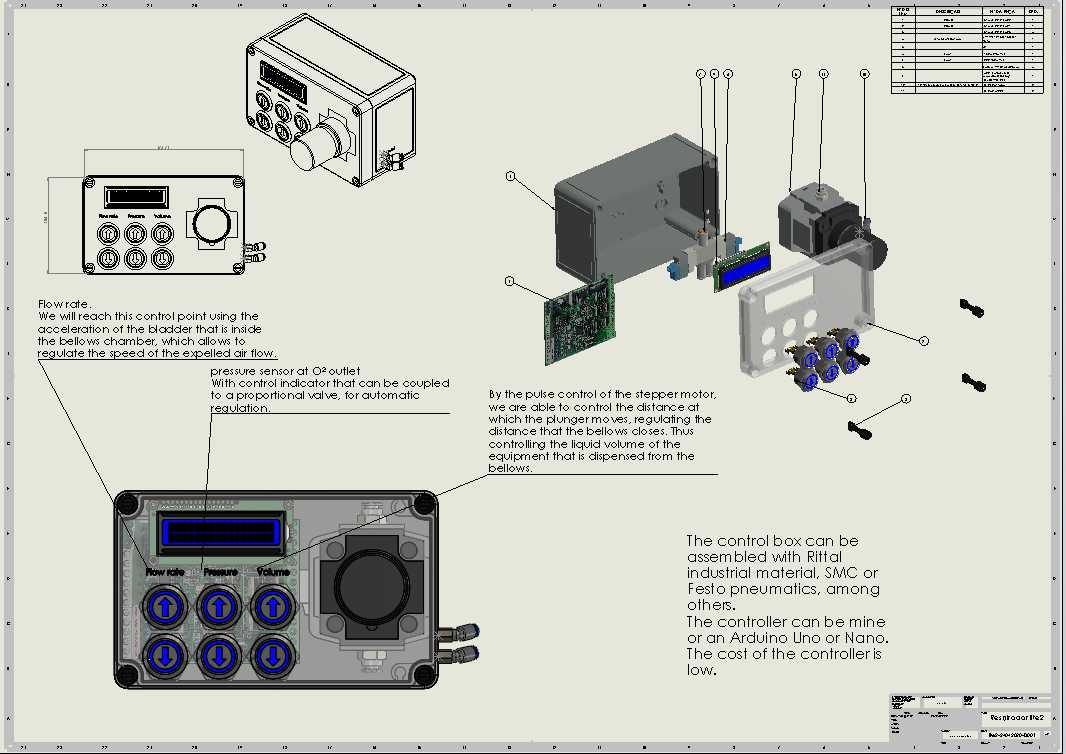

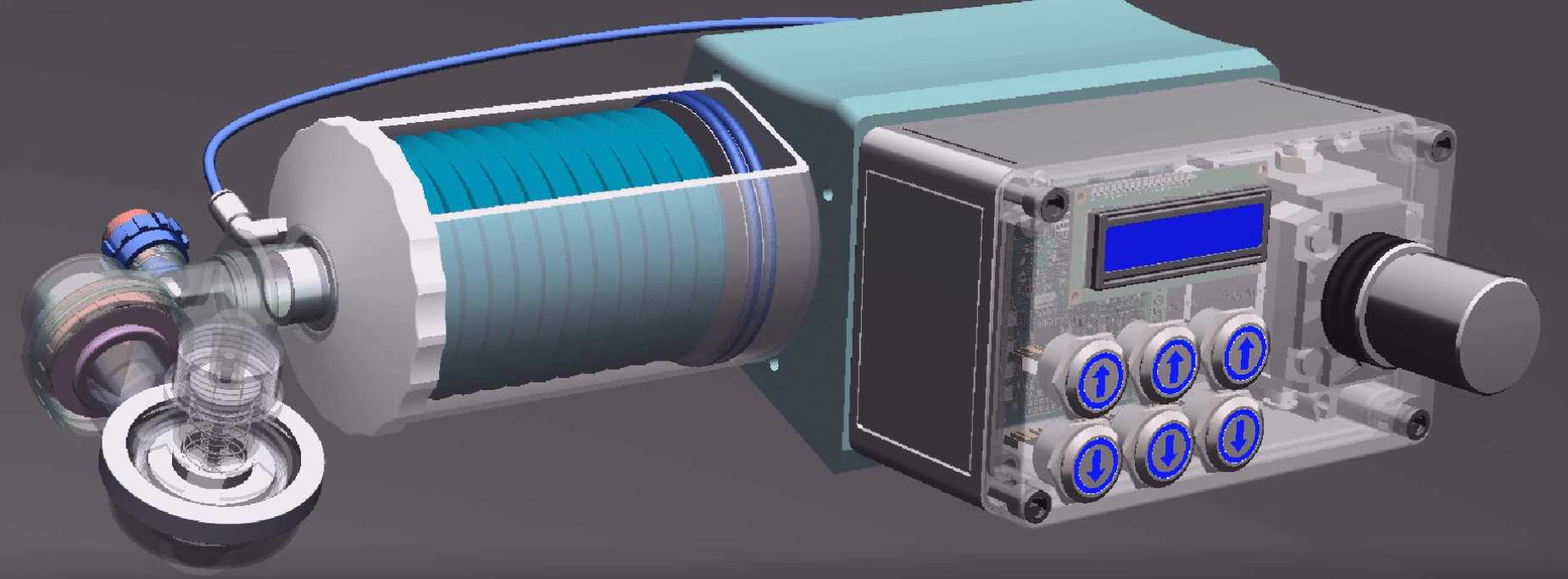

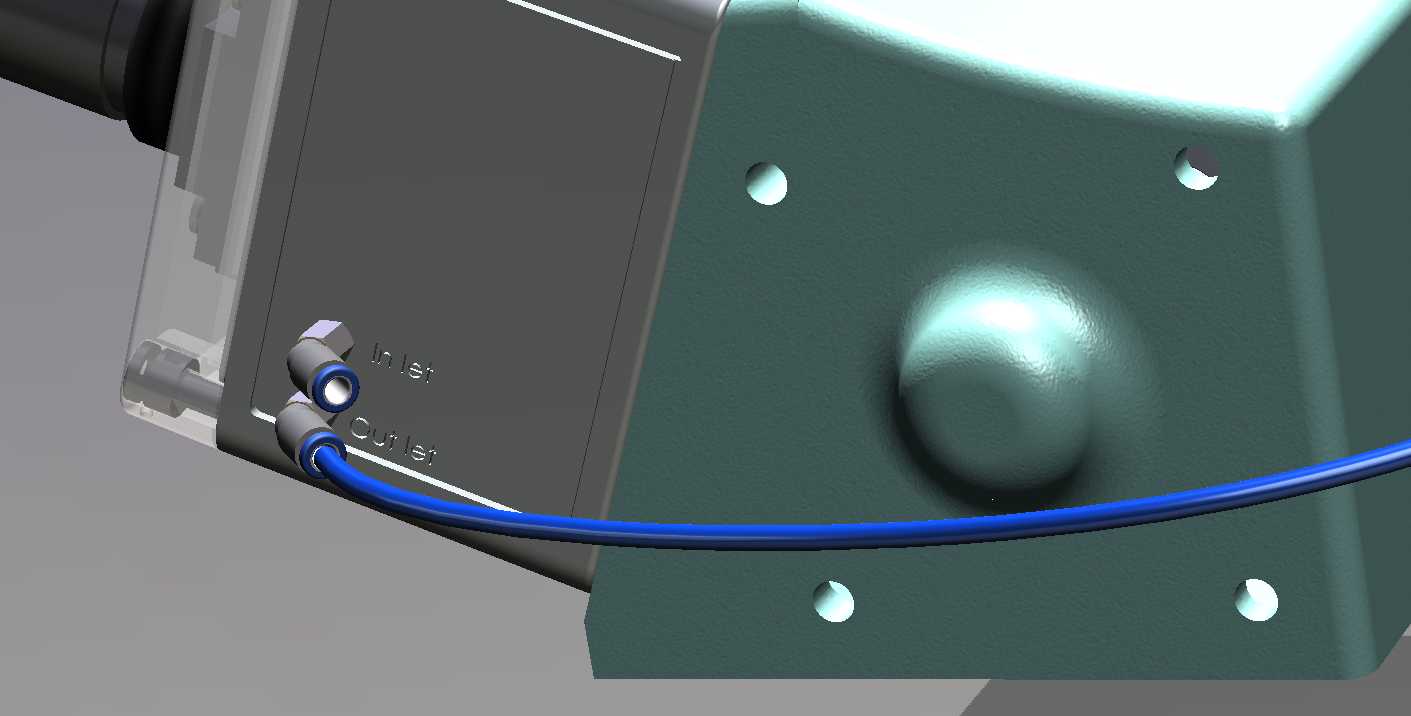

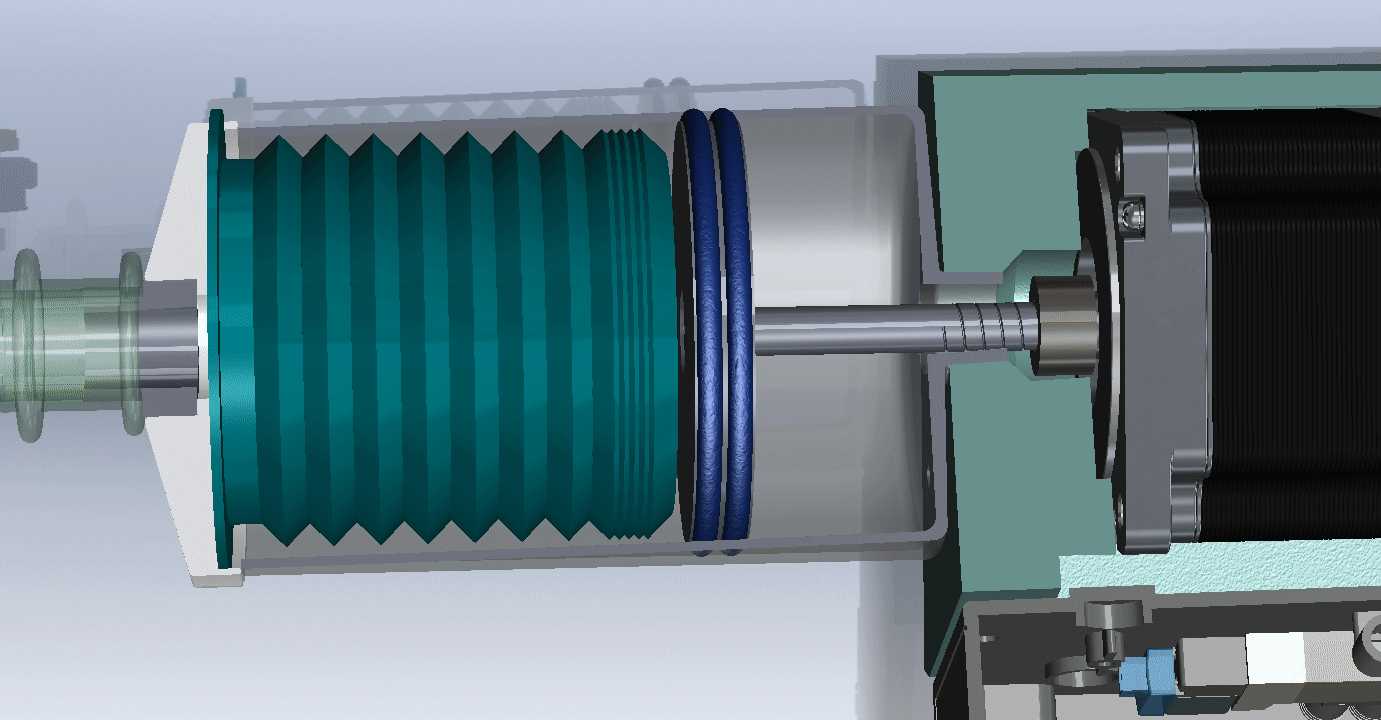

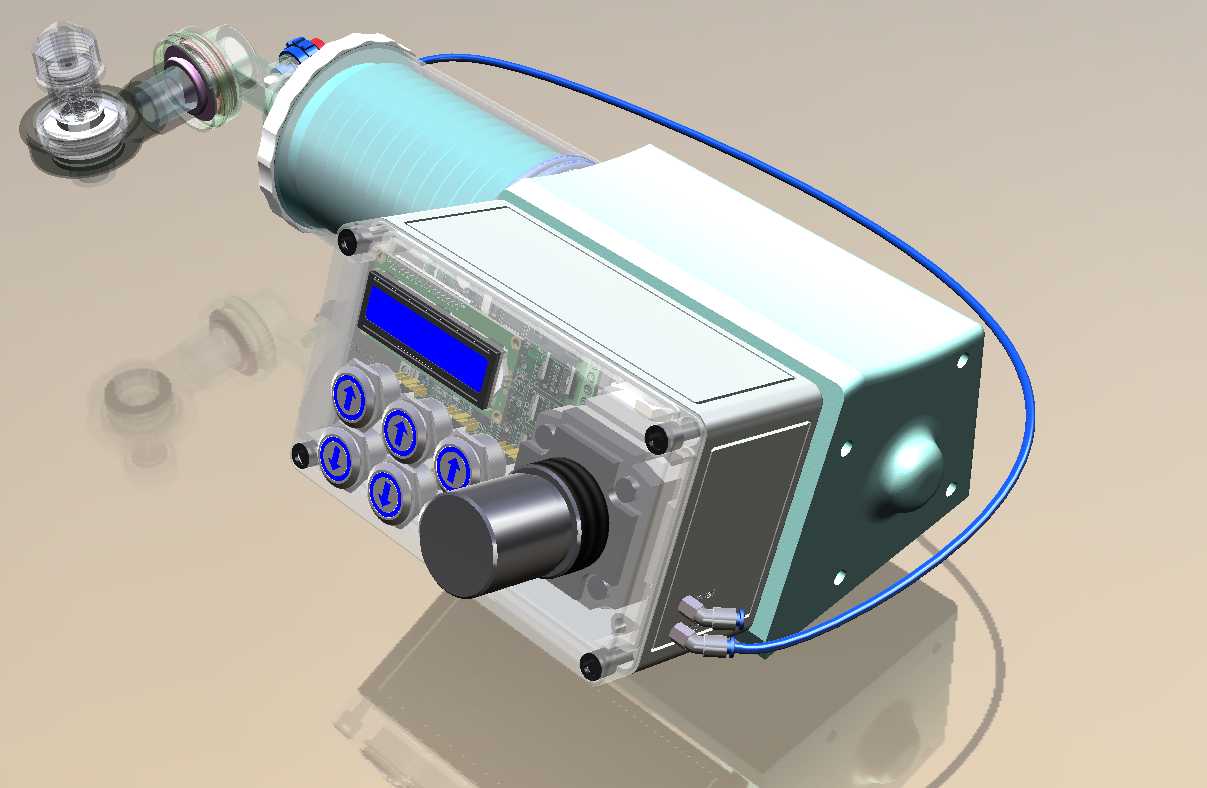

这款呼吸辅助装置的设计初衷，是面向应急医疗场景下的基础呼吸支持需求，填补常规医疗设备产能不足时的临时供给缺口，可用于基层临时医疗点、灾害救援现场、公共卫生应急储备场景下的轻症患者呼吸辅助，不替代专业有创呼吸机的重症救治功能，仅作为基础通气支持的补充设备使用。整体结构采用模块化拆分设计，核心动力段采用涡轮气泵结构提供稳定正压气流，气泵外侧设置多层导流槽结构，对输出气流做匀压处理，避免气流冲击造成患者气道损伤，气泵端通过快插气动接头连接输气管路，管路可兼容常规医用呼吸回路接口，无需额外定制转接件即可快速装配。控制段采用标准工业型材电控盒作为承载基体，盒体面板集成液晶显示屏与多组调节按键，可实现通气频率、潮气量、气流压力的基础参数调节，电控盒内部预留标准安装位，可直接搭载通用开源控制板与驱动模块，所有电子元器件均选用市面常规量产型号，无需定制特殊元器件即可完成整机组装，大幅降低物料采购门槛。整机组装无需特殊工装夹具，主体结构件采用ABS材质3D打印成型，打印件的安装孔位均预留标准公差余量，普通FDM3D打印机即可完成所有结构件的制作，打印完成后仅需常规手工具即可完成整机组装，装配流程无需专业机加工工序配合。整机外形尺寸控制在长450毫米、宽190毫米、高180毫米，整机重量约2kg，可直接放置于常规病床旁的床头柜或设备托盘上使用，无需额外定制安装支架，设备底部预留防滑垫安装槽，放置时可避免误触移位，侧面预留标准绑带孔位，也可通过绑带快速固定在担架、移动救援床的侧边支架上，适配转运途中的使用需求。气路输出端设置过滤件安装位，可搭载常规医用呼吸过滤器，避免交叉感染风险，电控端预留外接电源与备用电池接口，可适配市电、车载电源、户外移动电源等多种供电场景，满足无固定供电区域的应急使用需求。结构设计阶段充分考虑易维护性，所有易损耗的气路密封件、过滤件均采用快拆结构，无需拆解整机即可完成更换，控制模块与动力模块采用分体式连接，单个模块出现故障时可快速整体替换，减少现场维修的时间成本。
