城市道路单侧悬臂式照明路灯结构设计

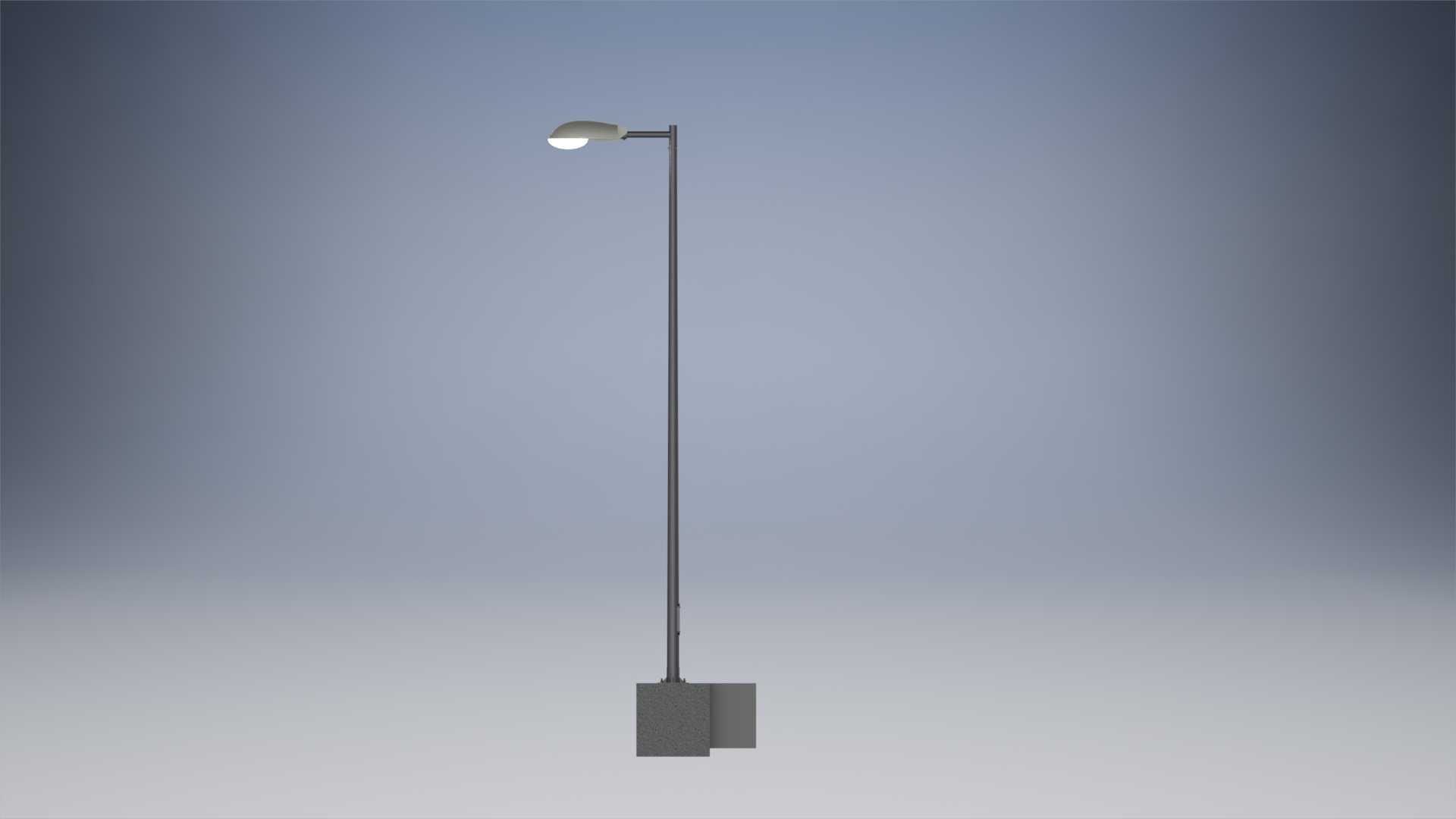

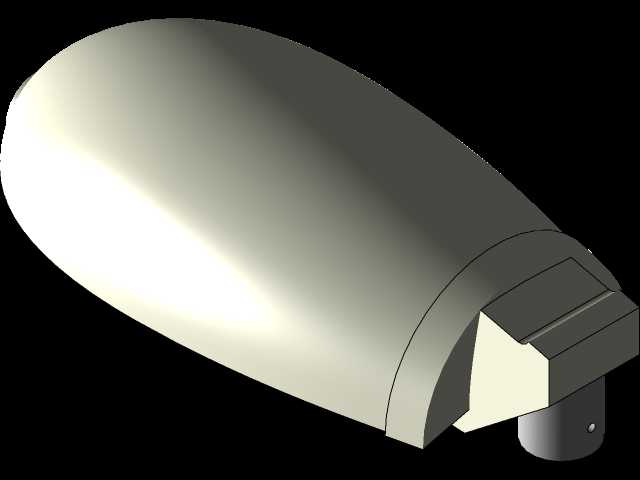

这款单侧悬臂式道路照明灯具，主要适配城市次干道、支路、产业园区内部道路、老旧小区改造路段的夜间照明布设场景，日常承担路面均匀照度提供、夜间通行视线保障的核心功能，可覆盖单幅路面7-9米的有效照明宽度，满足常规市政道路的照度均匀度要求，避免出现路面明暗差过大带来的通行安全隐患。从结构设计逻辑来看，整体采用分体式装配思路，底部为方形混凝土预埋适配基座，基座预留标准螺栓安装孔位，可直接匹配市政道路常见的预制混凝土基础安装边界，安装时无需额外定制转接件，能大幅缩减现场施工的装配周期。灯杆主体采用等径分段拼接结构，杆体壁厚满足户外12级抗风载荷要求，杆身预留检修舱门位置，可内置线缆接线端子、过载保护模块，日常运维时无需拆解整根灯杆即可完成线路检修与元器件更换，降低后期运维的作业难度。悬臂部分采用小角度上扬设计，灯头安装位预设15度俯角调节余量，可根据实际路面宽度、布设间距灵活调整照射角度，避免灯光直射对向通行车辆驾驶员形成眩光干扰。灯头采用一体化密封结构，防护等级满足户外露天长期使用要求，可阻挡雨水、扬尘进入灯具内部，适配不同气候区域的户外使用环境。从安装边界来看，整灯安装完成后地面以上总高度控制在8-10米区间，基座占地尺寸控制在400*400毫米范围内，不会过度占用道路侧方的人行通道空间，悬臂伸出长度为1.5米，可保证灯头处于路面有效照射区域正上方，同时避免灯杆过于靠近车道引发车辆剐蹭风险。建模过程中完整还原了各部件的装配间隙、连接孔位位置，可直接用于市政设施选型参考、道路照明方案效果展示、结构件受力仿真分析等场景，各部件的拆分结构也可用于指导生产加工前的工艺拆解，帮助设计人员快速完成同类型灯具的参数化改型设计，减少重复建模的工作量。
