瓦斯科达伽马足球俱乐部徽章立体造型

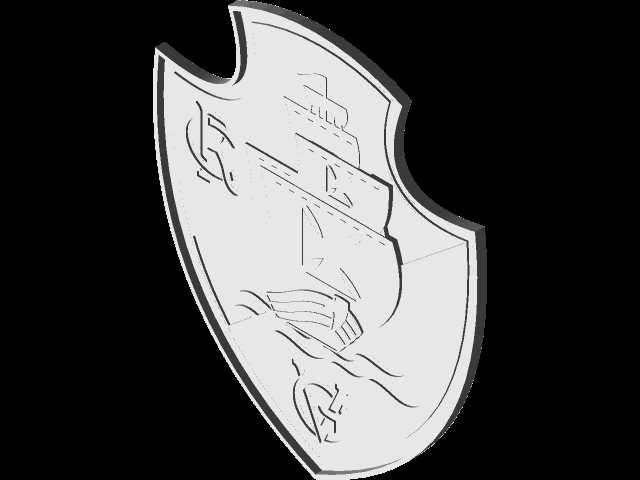

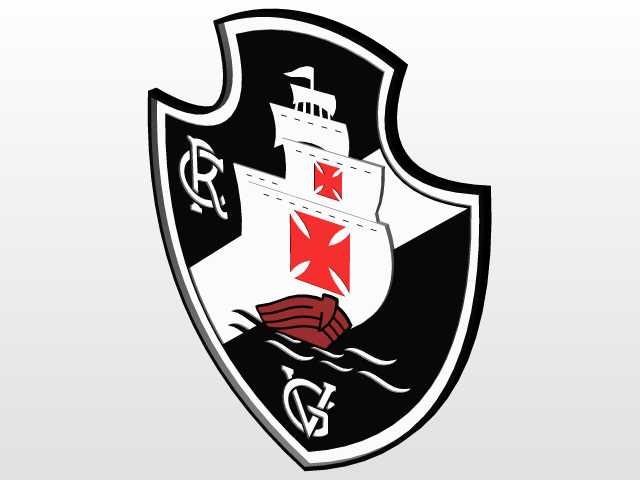

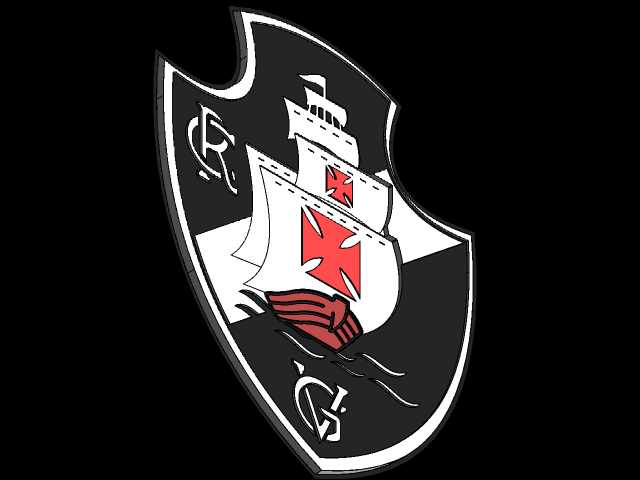

这款立体标识造型的设计，最初是面向体育周边衍生品开发、场馆标识制作、球迷文创产品生产场景打造的，可直接用于亚克力吸塑标识加工、金属徽章冲压开模、文创摆件3D打印生产等环节，省去了设计人员从平面矢量图重建立体结构的重复工作。从结构设计思路来看，整体采用盾形外轮廓作为基础承载结构，盾形边缘做了1.2mm的等距倒角凸起，既还原平面徽章的轮廓线条感，也能在后续加工时减少边角应力集中，避免冲压或吸塑环节出现边角开裂的问题。标识内部的元素做了分层结构处理：最底层是黑白分块的盾形基底，黑白区块的拼接处做了0.3mm的错位叠边，方便后续不同颜色材质的贴合定位，不会出现拼缝偏移的问题。中层的帆船元素做了2mm的立体抬升，船帆上的十字标识单独做了0.8mm的凸起，船身的海浪纹理采用浅浮雕结构，深度控制在0.5mm，既保证纹理清晰可辨，也不会因为凹陷过深导致积尘或者加工时出现脱模困难。上下两处的字母标识做了1.5mm的凸起，字母边缘做了小圆角处理，避免尖锐边角在后续使用中出现掉漆或者划伤的问题。从安装边界来看，整体造型的最大外轮廓尺寸控制在180mm*220mm，整体厚度为8mm，背部预留了3mm深度的平整安装面，可适配背胶粘贴、螺丝固定、磁吸安装等多种安装方式，不管是粘贴在球迷用品表面，还是作为墙面标识固定，都不需要额外做结构修改。在实际使用中，这款立体造型可以直接导入加工编程软件，生成雕刻、冲压或者3D打印的刀路，不同元素的分层抬升高度经过反复校准，既保证视觉上的层次感，也控制了整体厚度，不会因为凸起过高导致运输过程中出现磕碰变形。针对金属徽章加工的场景，所有凸起结构的拔模角度统一设置为3度，完全符合冲压模具的开模要求，不需要设计人员再做拔模修正；针对文创摆件的生产场景，模型的所有曲面都做了G2连续处理，打印或者注塑完成后表面没有明显的棱线，后续做表面喷涂、电镀处理时能获得更均匀的漆面效果。在细节处理上，帆船的桅杆、缆绳等细小结构都做了加粗处理，最小结构尺寸控制在1.5mm以上，避免加工过程中出现断折、缺料的问题，同时也不破坏平面标识原本的视觉识别度，不管是缩小到30mm尺寸做胸章，还是放大到1米尺寸做场馆外墙标识，结构比例都不会出现失真。
