径向插入式双金属温度指示表结构设计

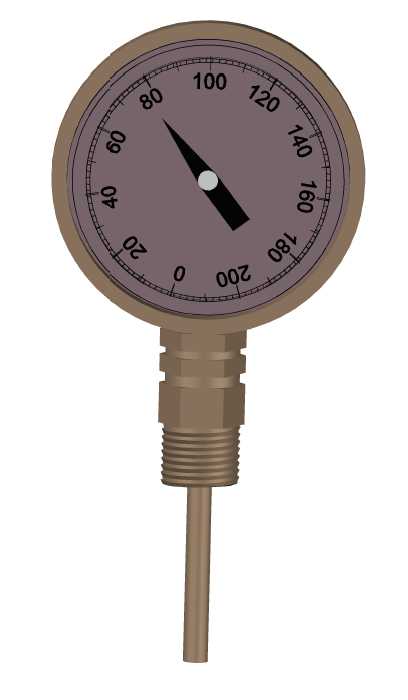

这款温度指示表属于接触式测温现场显示仪表，主要适配工业场景中无需供电的就地温度检测需求，常见应用场景覆盖工业管道流体测温、小型压力容器壁温监测、换热设备进出口介质测温、暖通管路水温检测等场景，无需外接电源即可通过感温元件的形变带动指针偏转，直接输出可读温度数值，适合在无供电条件的户外管段、防爆区域的就地测温点位使用，避免了电子式测温仪表需要布线、供电的局限性。从结构设计来看，整体采用径向安装布局，感温探杆垂直于表盘正面伸出，探杆根部设置外螺纹安装接口，安装时可直接在被测管壁或设备壳体上开设对应内螺纹孔，将探杆插入被测介质腔体后通过螺纹旋紧固定，无需额外加装安装支架，螺纹接口的密封面可配合密封垫片实现介质密封，防止被测流体从安装点位泄漏。表盘采用圆形宽边设计，刻度环覆盖0-200℃的测量区间，刻度标识采用大字号印刷，指针采用高对比度黑色楔形设计，现场巡检人员在1-2米距离即可清晰读取数值，避免小刻度带来的读数误差；表盘外壳采用全包覆结构，可阻挡现场粉尘、飞溅水汽侵入表芯内部，适配多数工业现场的非强腐蚀环境使用。设计过程中优先考虑了现场安装的适配性，探杆长度可根据被测设备的壁厚、介质流道深度调整，保证探杆前端的感温段完全浸入被测介质，避免因感温段接触管壁或暴露在空气中带来的测量偏差；表芯内部的传动结构采用无阻尼直连设计，感温元件的形变可直接传递到指针转轴，减少传动间隙带来的示值误差，同时简化内部结构降低故障概率。安装边界方面，表盘外径适配常规工业仪表的安装开孔尺寸，螺纹接口采用通用管螺纹规格，可直接替换同规格的旧款温度表，无需对原有安装点位进行二次加工；探杆的最小插入深度满足感温元件的工作要求，安装时需保证探杆与被测介质流向呈逆流或垂直布置，避免顺流安装带来的测量滞后问题。日常使用中，该类温度表无需额外维护，仅需定期核对示值准确性即可，结构可靠性高，适合长期在工业现场固定点位使用。
