双导轨九十度转动式工装夹具结构

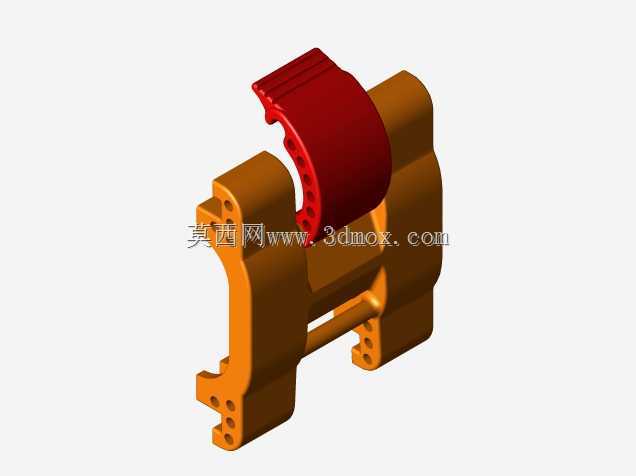

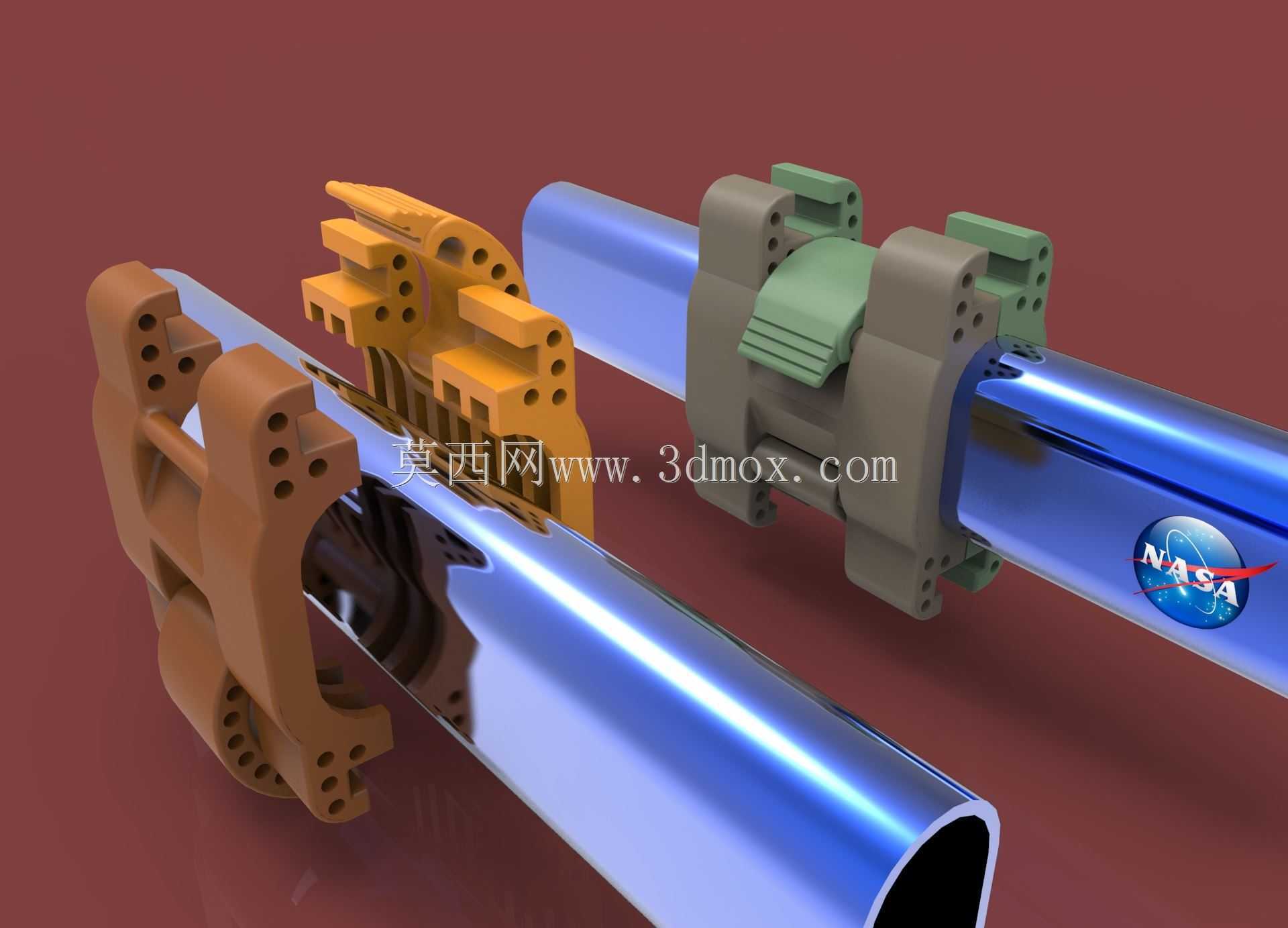

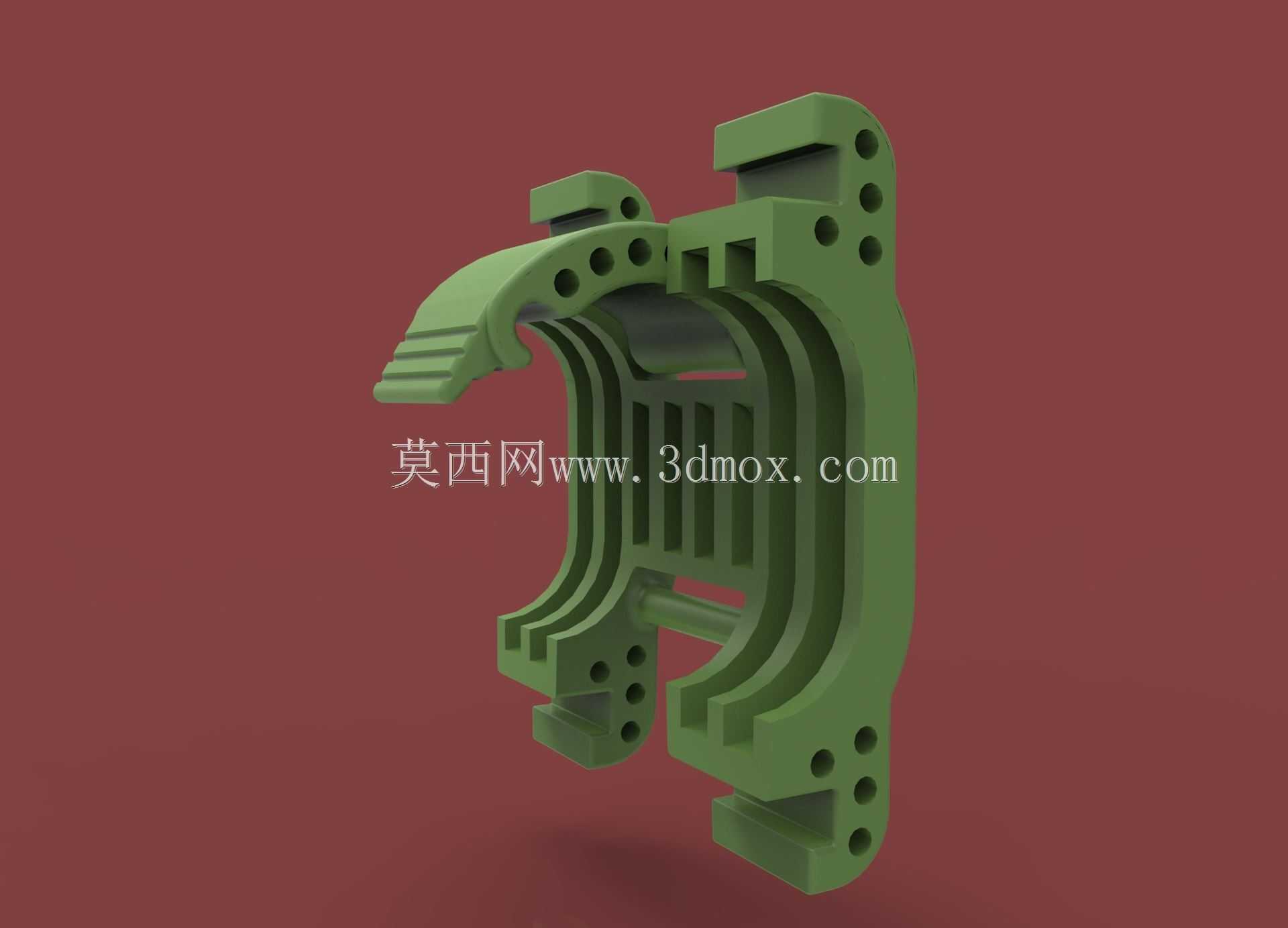

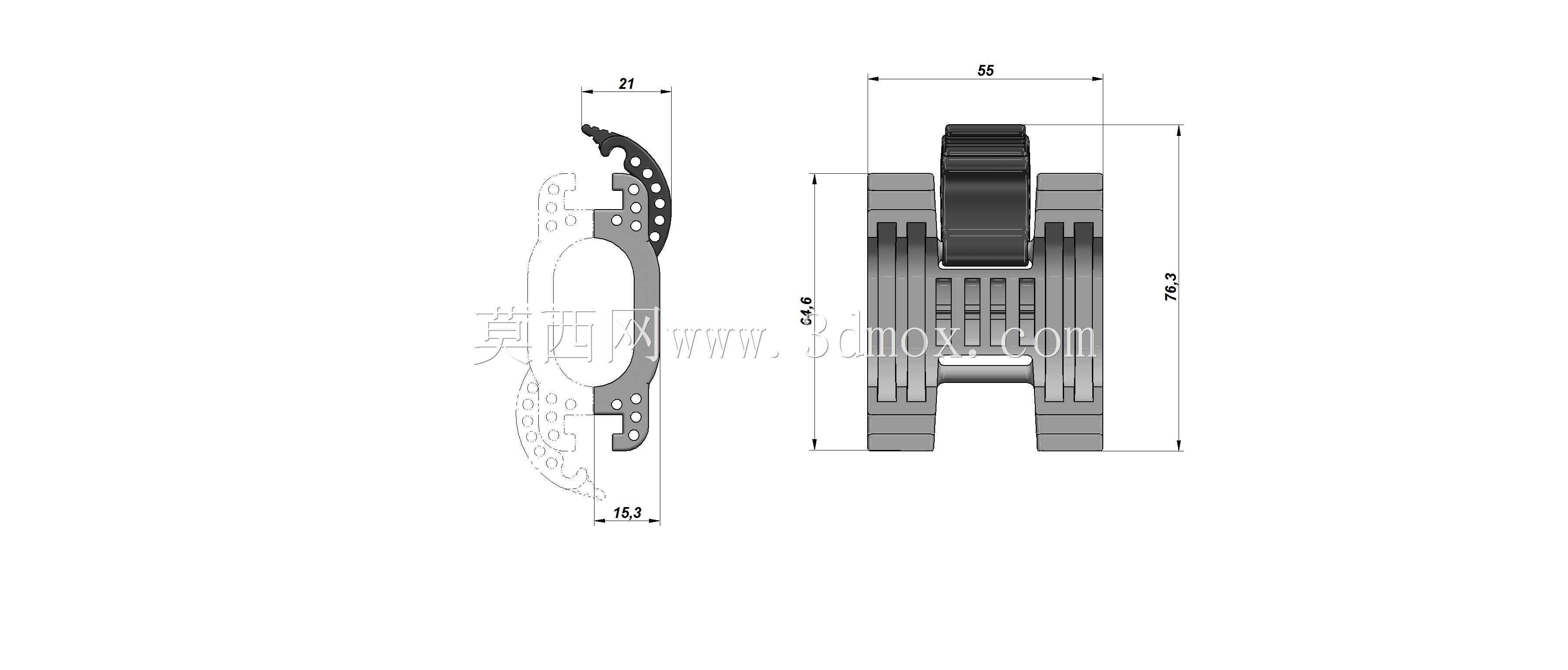

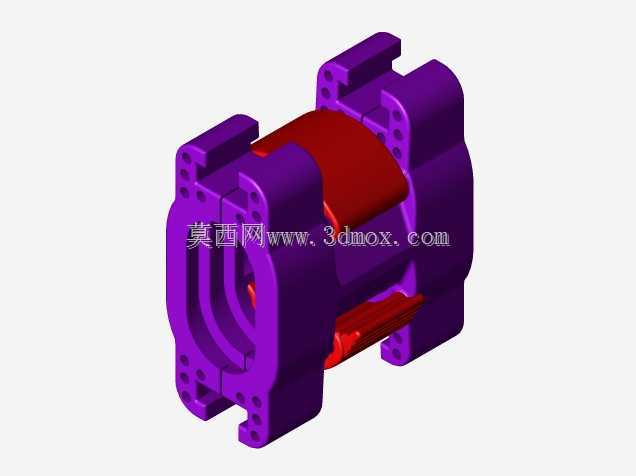

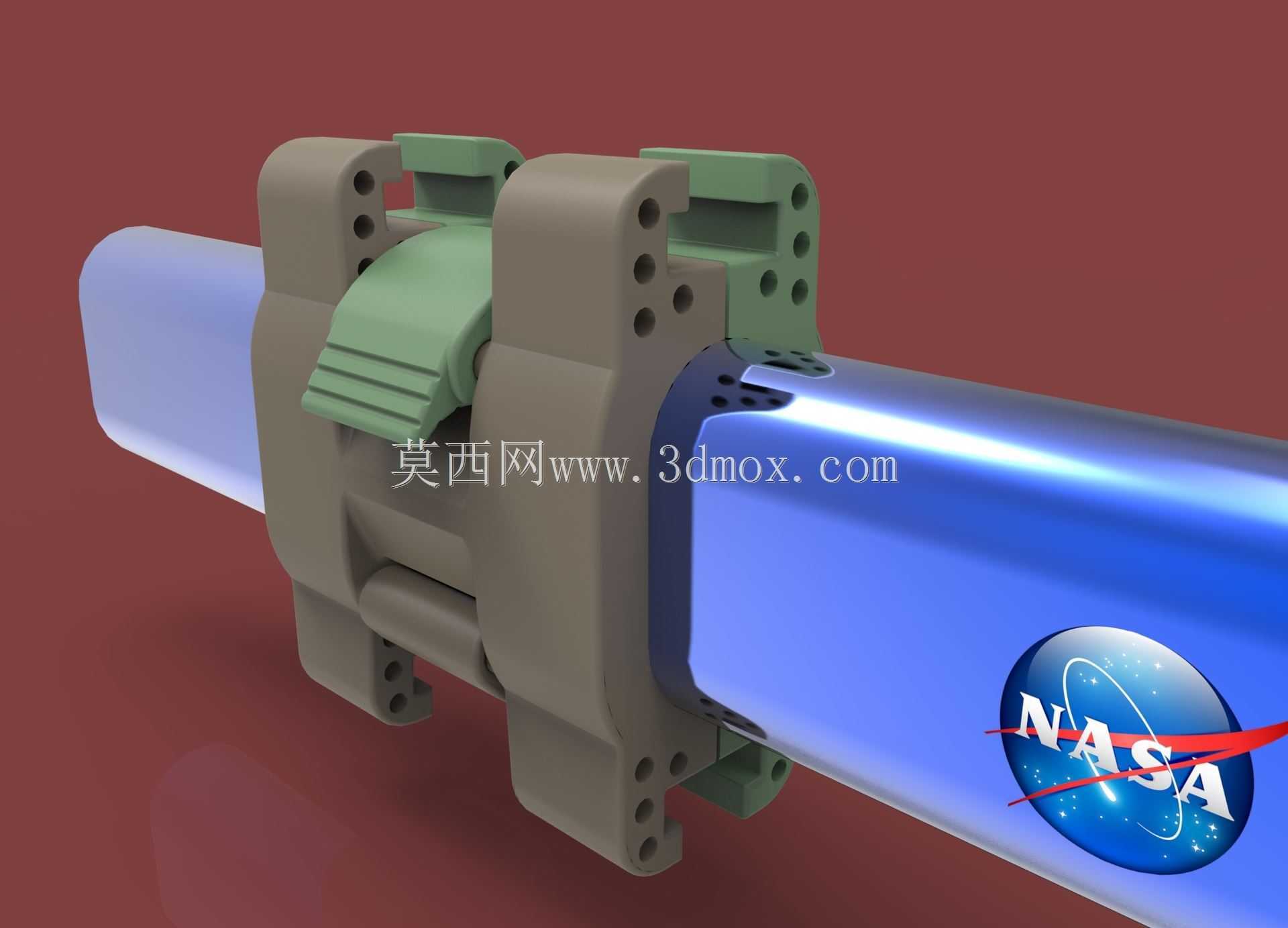

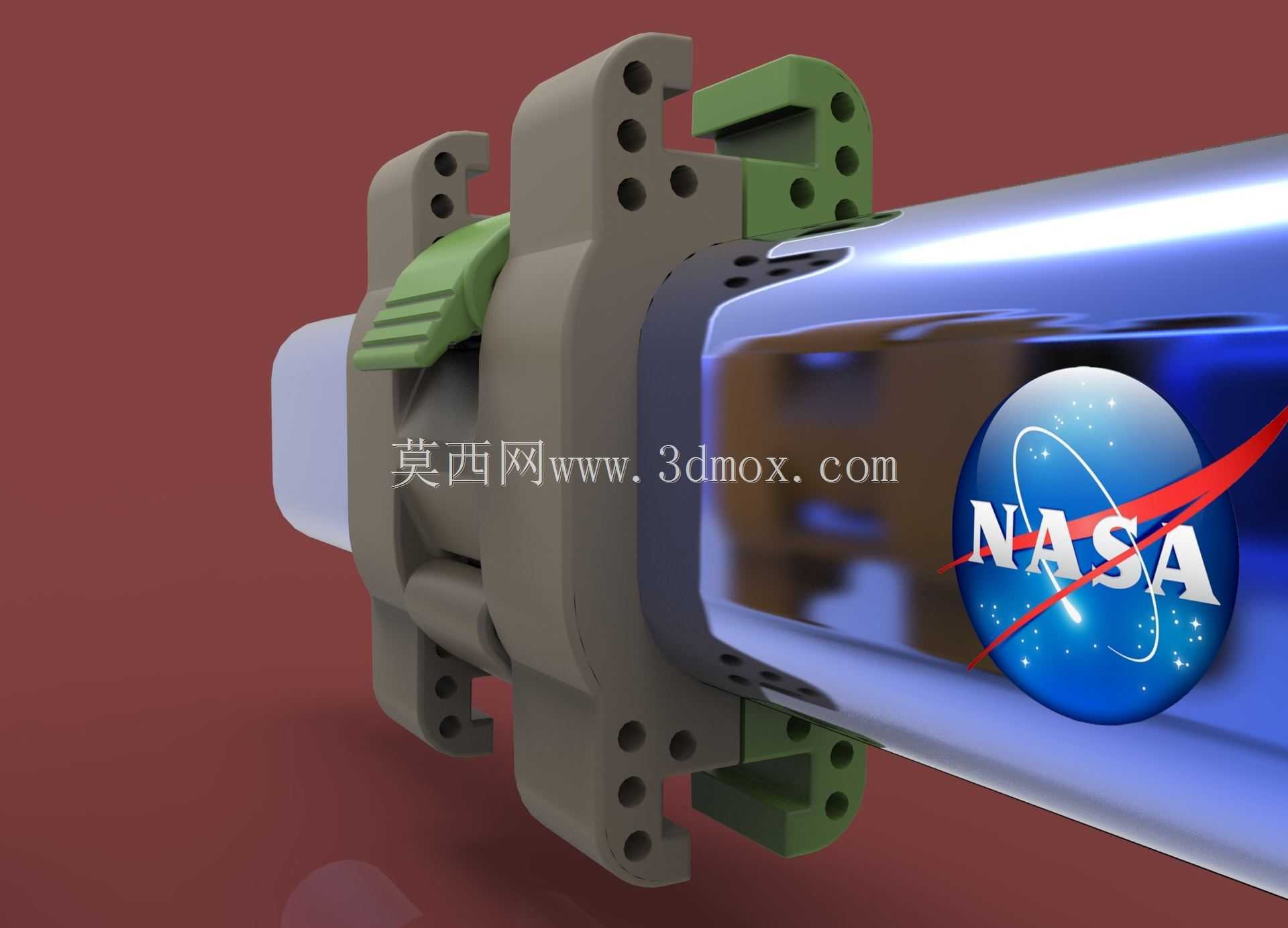

这款夹持类工装结构，是在原有IVOCLAMP系列夹具的基础上做的定向迭代设计，核心改动是将夹具的转动行程调整为90度，同时额外增设两组平行导轨，适配更多需要工位切换的装夹场景。从实际应用场景来看，这类结构常被用在自动化生产线的工位转序环节，比如管状工件、轴类零件在完成一道加工工序后，需要转动90度进入下一个加工位，同时依靠新增的导轨实现夹具整体的横向滑移，不需要额外搭配独立的转台和滑台模组，能有效缩减工位的整体占用空间。从功能特性上看，原有夹具的夹持锁紧结构被完整保留，夹块部分的多组安装孔位可以适配不同规格的压块更换，针对不同直径的管状工件、不同外形的异形装夹面，都可以通过更换定制压块实现稳定夹持，不会因为增加了转动和滑移功能就损失原有的夹持可靠性。设计思路上，转动副的位置做了限位结构处理，刚好限制90度的转动行程，避免转动超程导致的工位对位偏差，两组导轨对称布置在夹具主体的两侧，滑移过程中受力均匀，不会出现偏载卡滞的问题，导轨的安装基准面和夹具的夹持中心做了同轴度公差约束，保证滑移过程中工件的中心高度不会出现偏移，减少后续工位的对位调整工作量。从安装边界来看，夹具主体的安装孔位采用对称排布，底部的安装基面做了精加工处理，可以直接固定在滑台或者设备工作台面上，两侧导轨的行程预留了足够的安全距离，转动过程中夹块和周边的设备结构不会发生干涉，整体的外形尺寸紧凑，不需要对原有生产线的工位布局做大幅改动就能直接替换原有夹具投入使用。夹体部分采用分体式装配结构，易磨损的压块、导轨滑块都设计成可快拆的结构，日常维护更换易损件的时候不需要整体拆解夹具，能有效减少设备停机维护的时间。锁紧结构的操作位置布置在夹具的侧上方，不管是手动操作还是搭配气缸实现自动锁紧，都有足够的操作空间，不会和周边的管线、加工刀具产生位置冲突。
