宇航用杆装快锁式扶手夹持固定结构

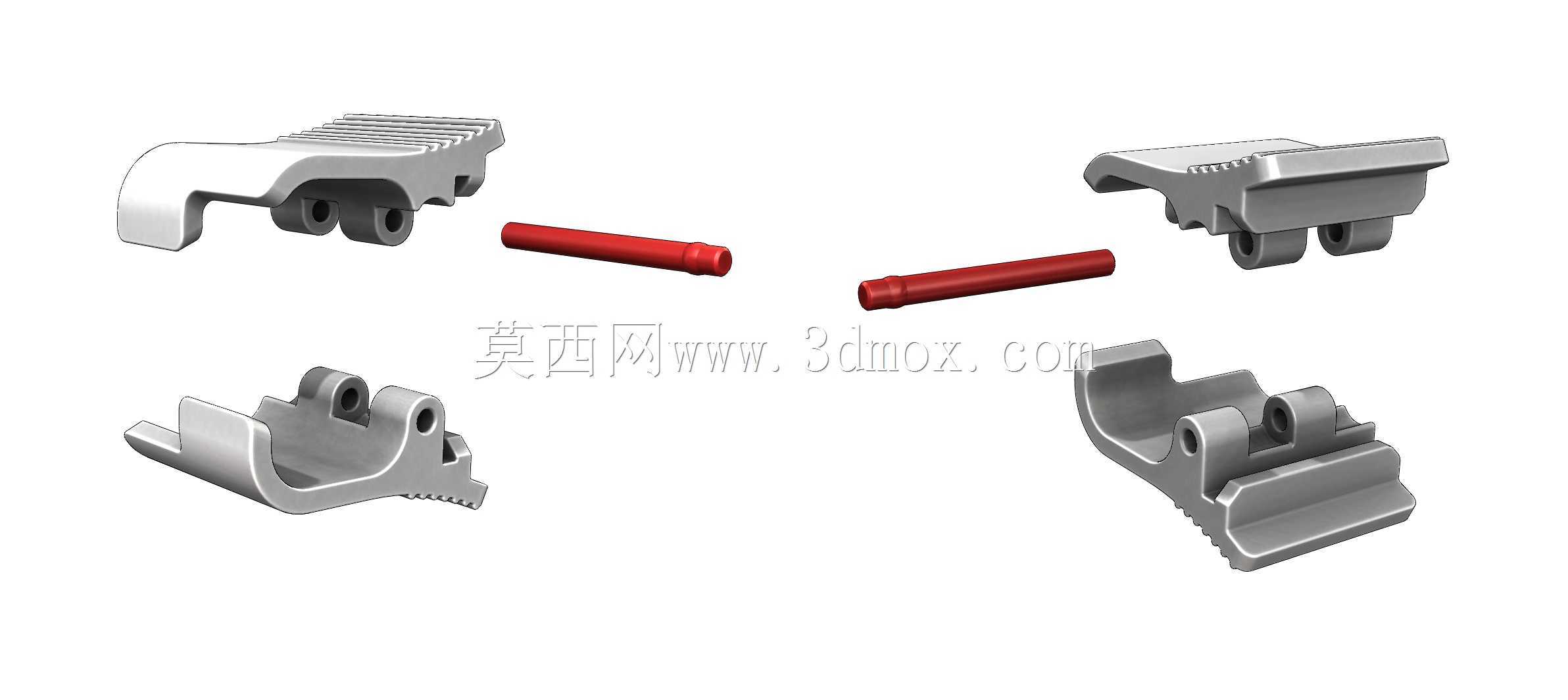

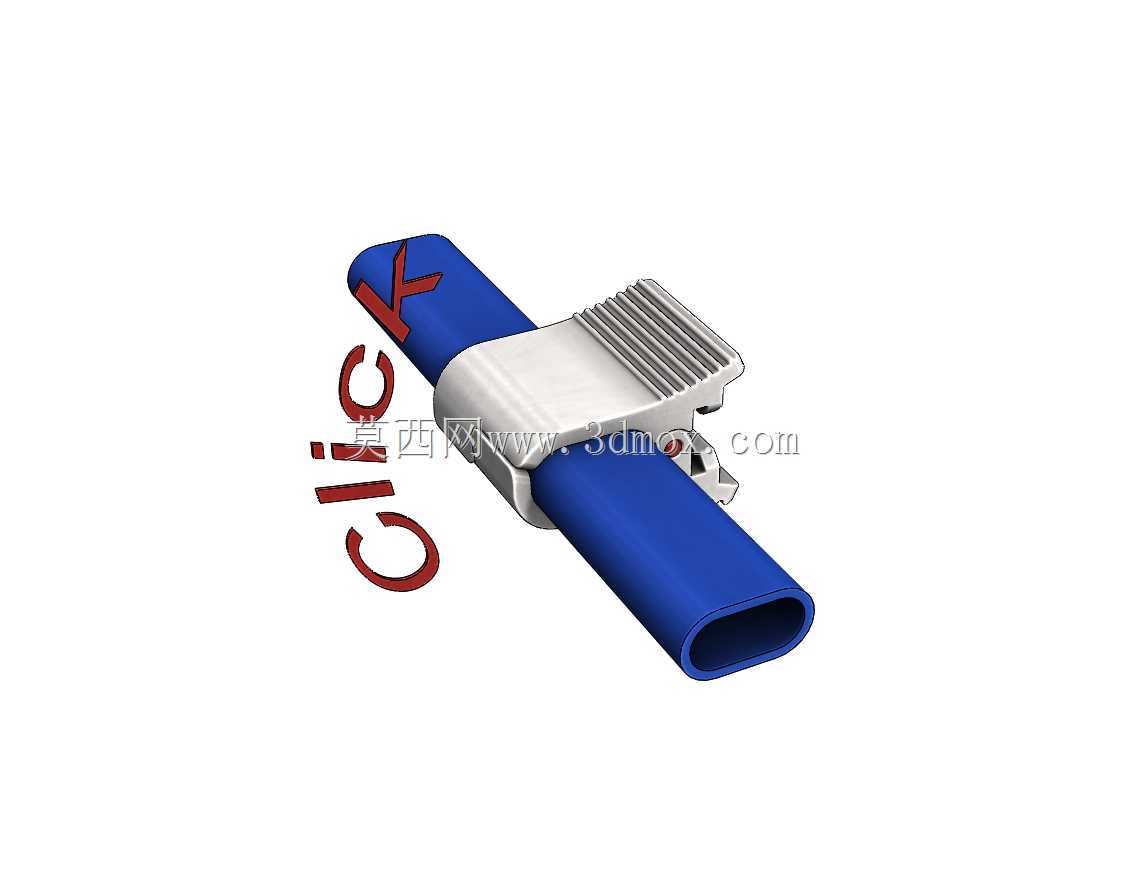

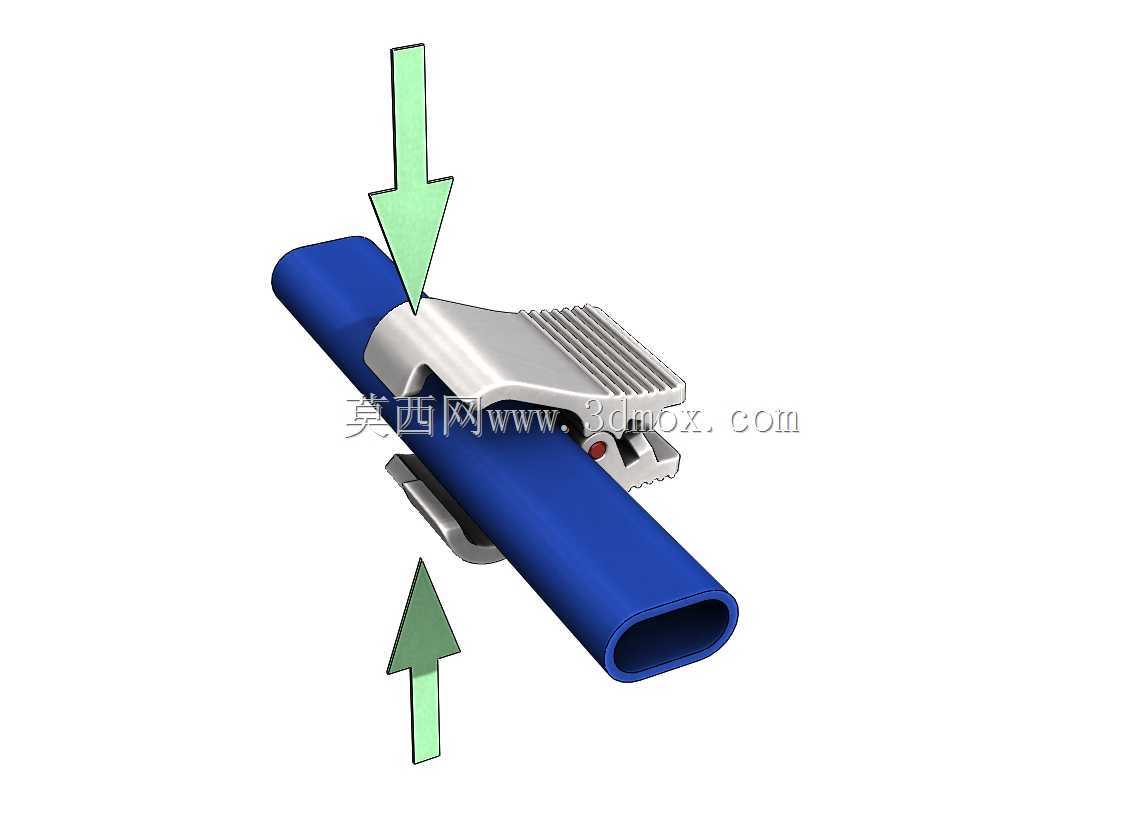

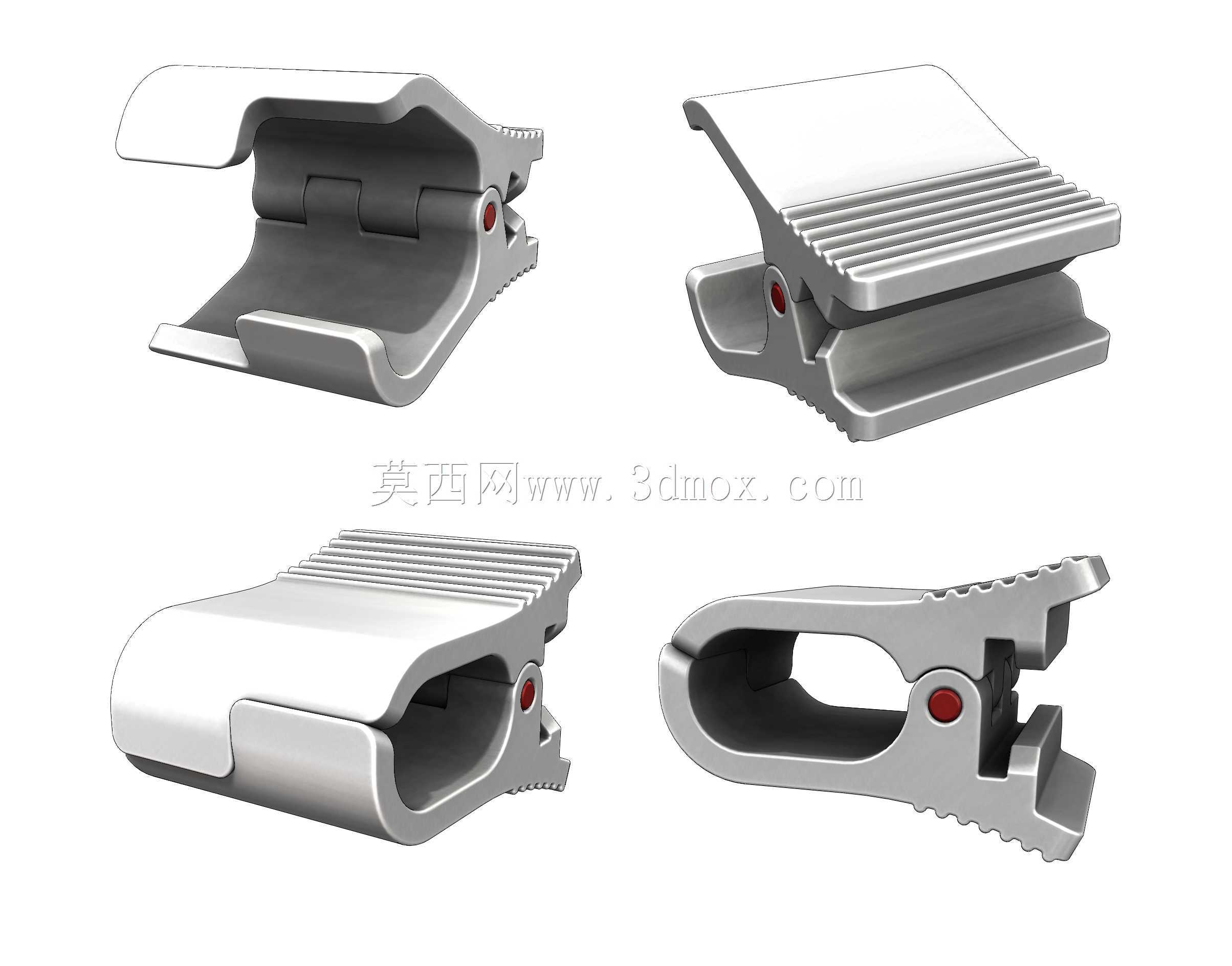

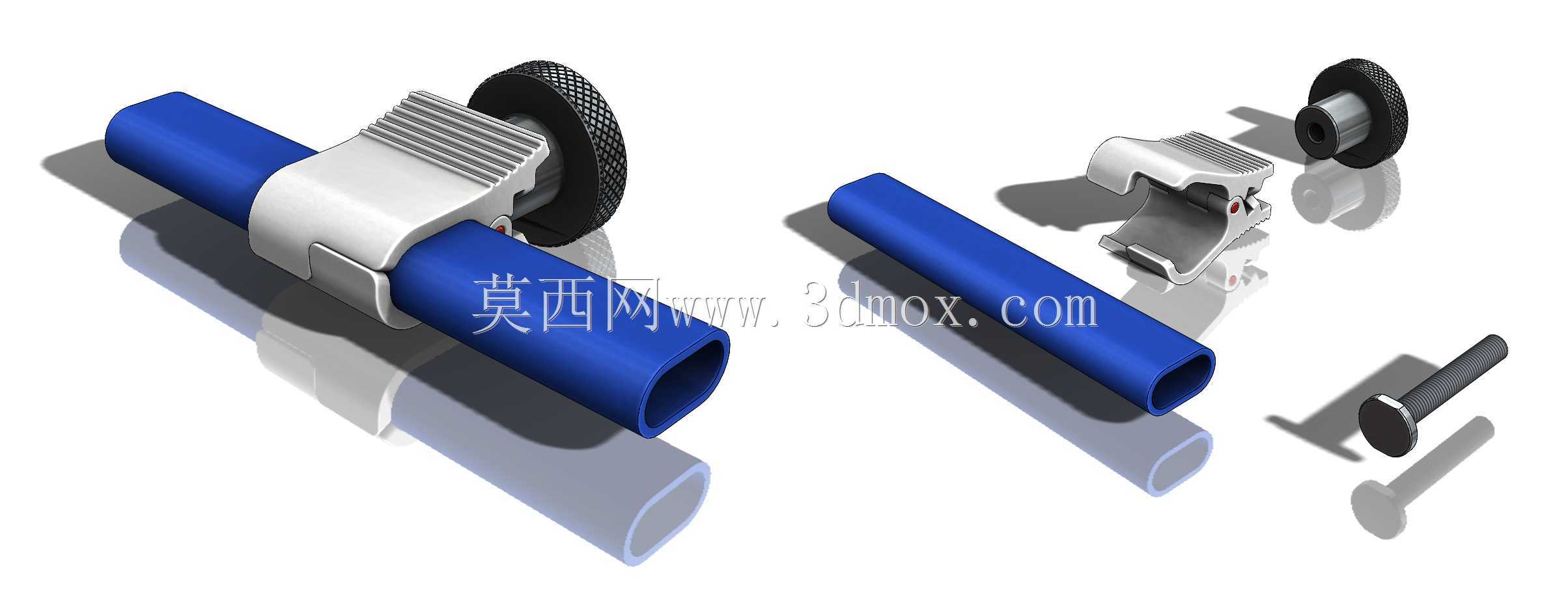

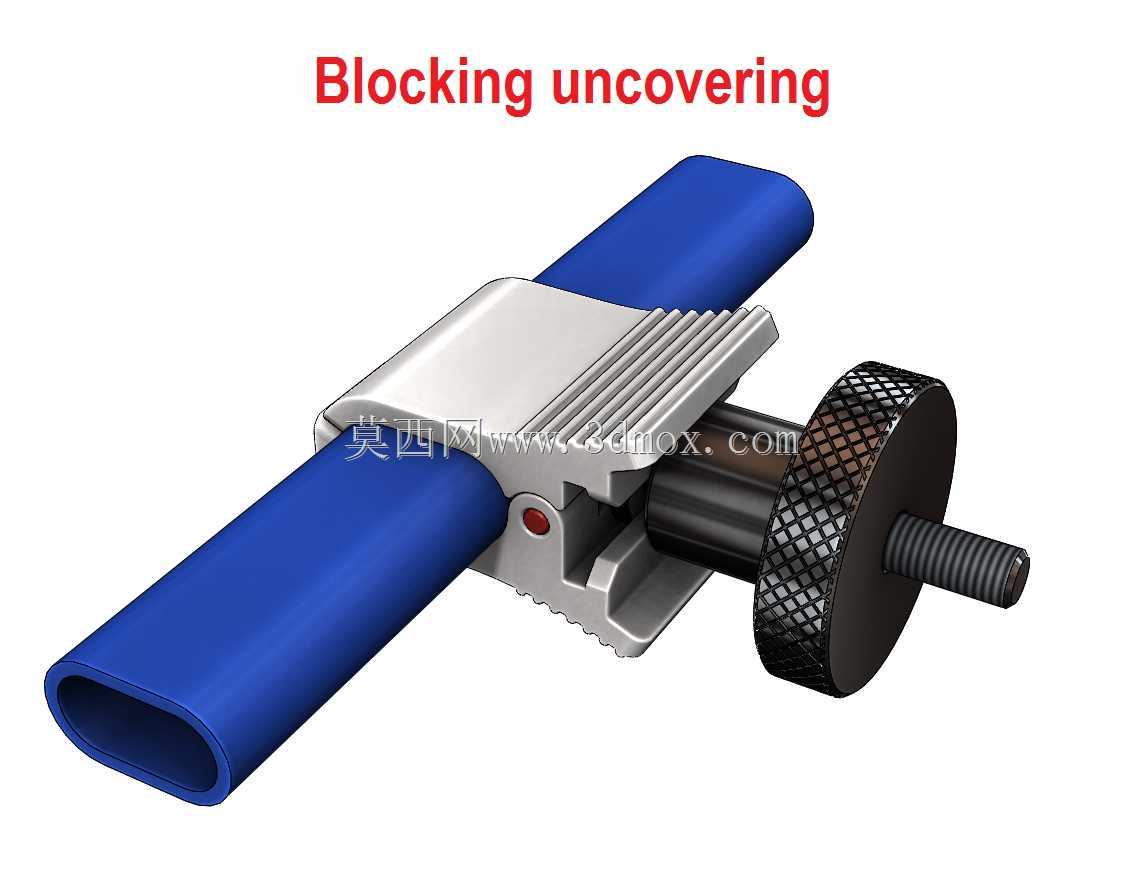

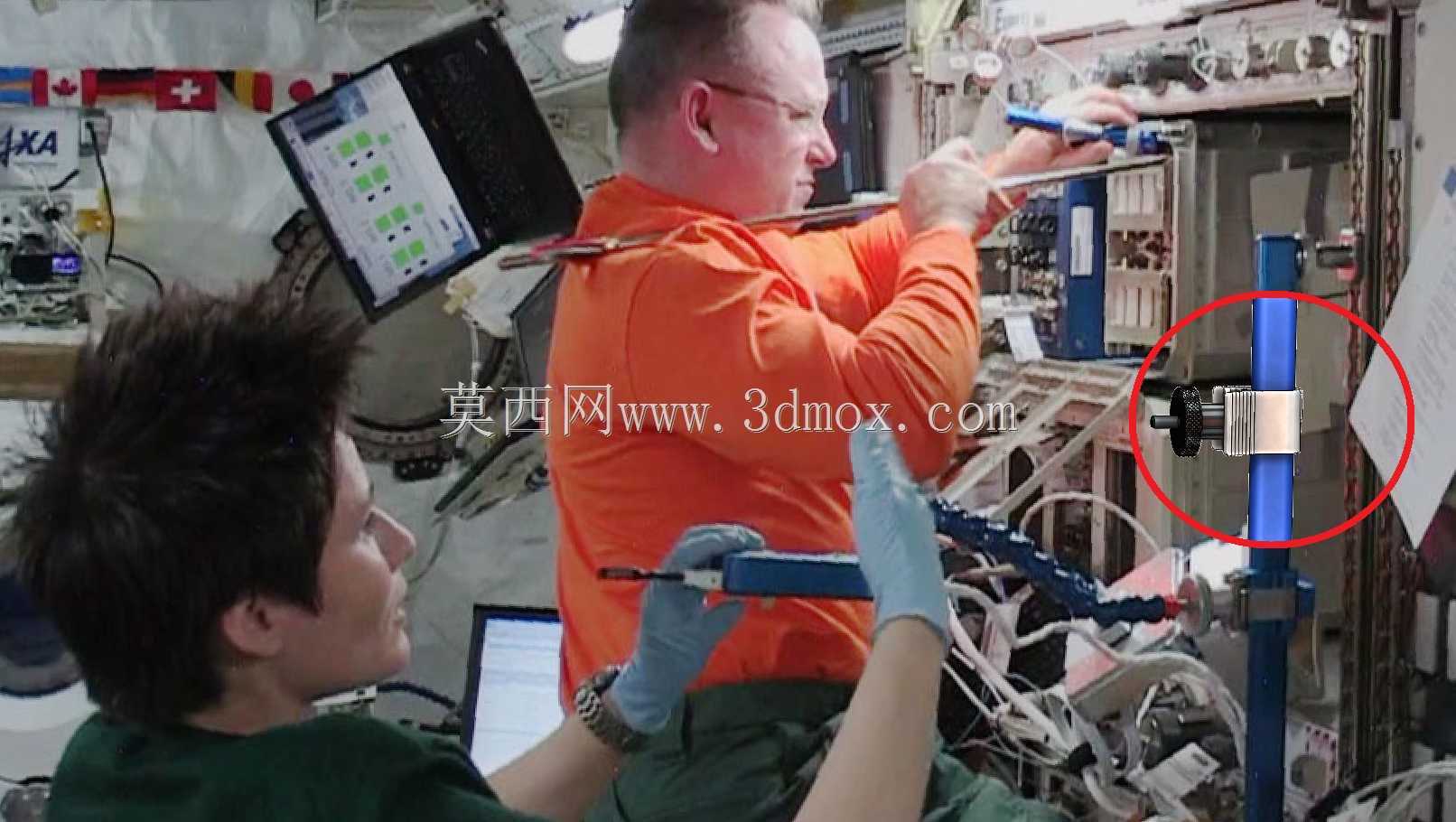

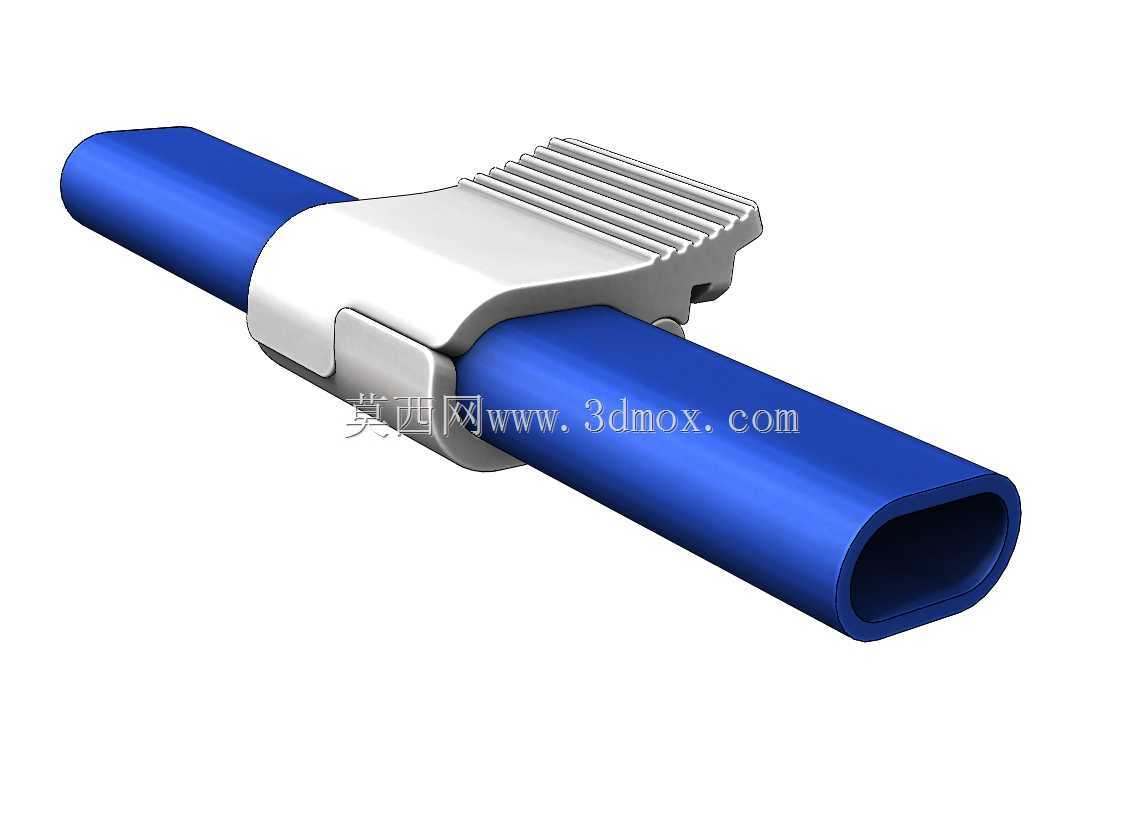

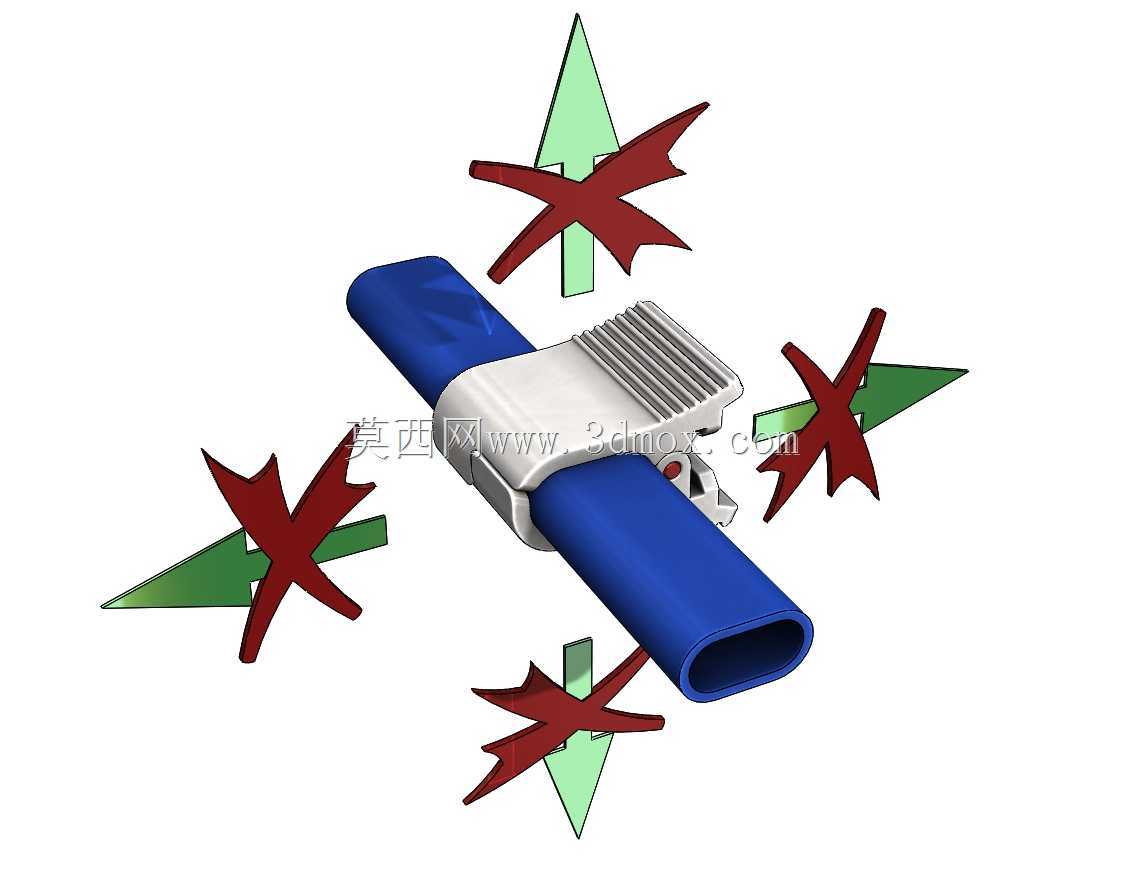

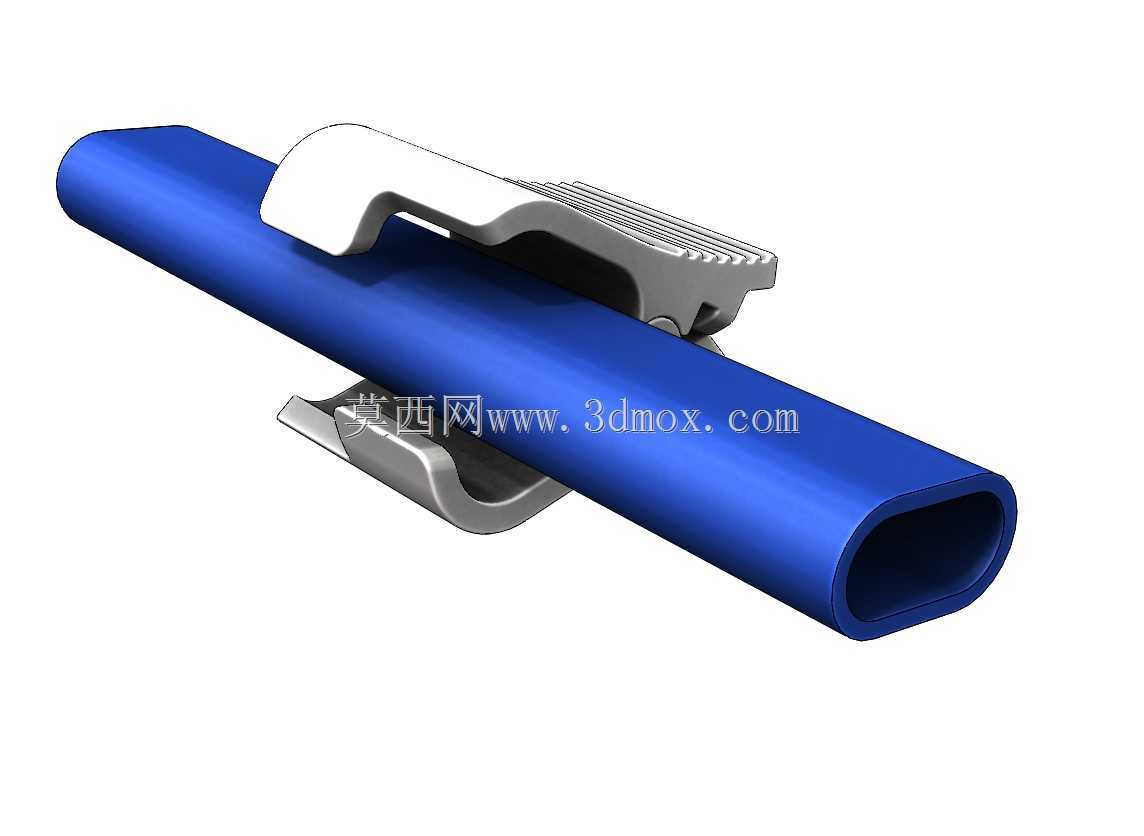

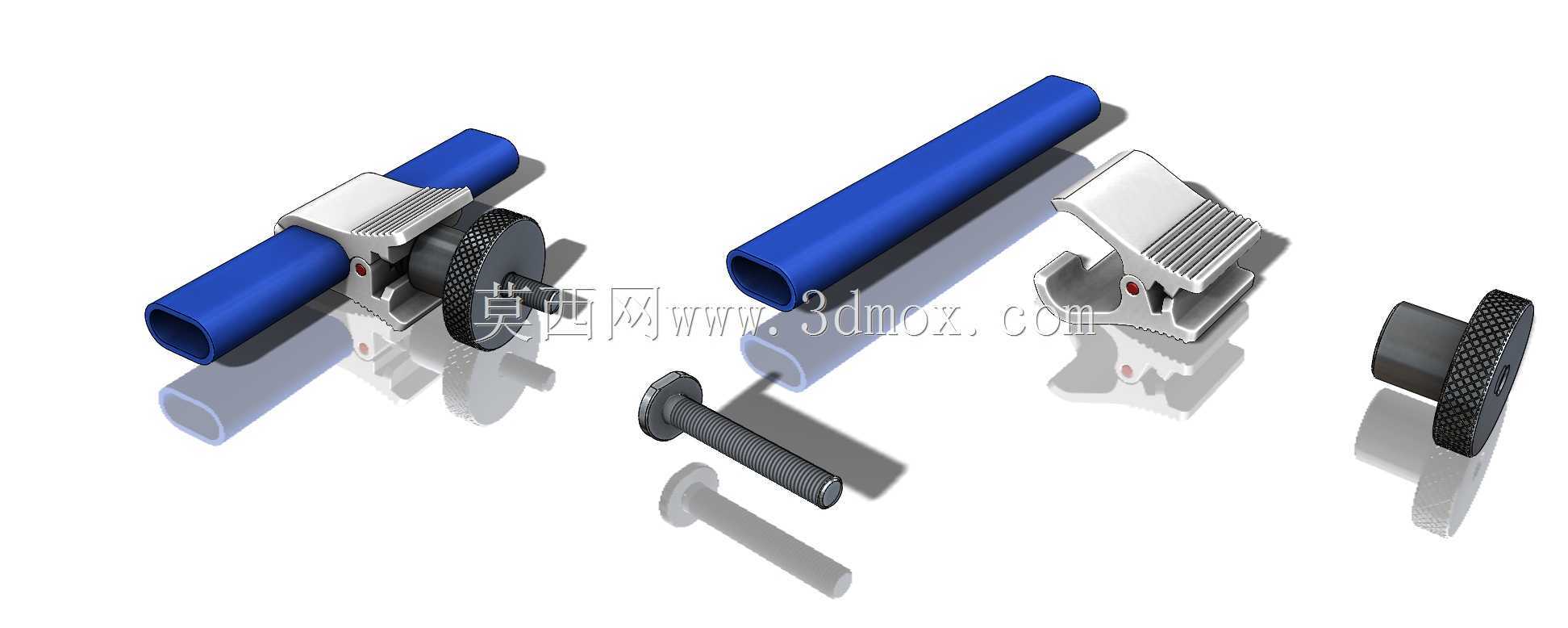

这类夹持结构主要应用在宇航舱内配套设施的临时固定、舱外辅助作业的扶手挂载场景，也可适配地面模拟训练设备的杆件类附件快速装夹需求，核心作用是在圆柱杆件上实现附件的无工具快速锁紧与位置调节，避免在杆件本体上加工安装孔破坏结构强度，同时满足作业过程中快速拆装、位置调整的实际操作需求。从功能特性来看，该结构采用侧置滚花旋钮锁紧设计，旋钮表面的滚花纹理适配戴手套操作的场景，不管是舱内常压环境还是舱外航天服手套操作，都能提供足够的旋转摩擦力，无需额外工具即可完成锁紧与松脱动作；夹座与杆件接触的内弧面做了贴合适配，锁紧后接触面积充足，不会出现应力集中刮伤杆件表面的情况，同时能提供足够的静摩擦力防止夹持位置沿杆件轴向滑动或周向转动。设计思路上优先控制了整体零件数量，整个夹持组件仅包含夹座、锁紧螺杆、旋钮、防滑衬垫几个核心零件，没有冗余的传动或连接结构，既降低了装配复杂度，也减少了长期使用过程中零件松脱失效的风险，符合航天类配件高可靠性、低维护需求的设计原则；夹座主体采用半包式结构，安装时不需要从杆件端部穿入，可直接在杆件任意位置卡装后锁紧，适配已完成装配的杆件系统加装附件的需求，大幅提升了现场适配的灵活性。从安装边界来看，该夹持结构适配固定直径的圆柱杆件，夹座径向突出尺寸控制在较小范围，不会占用过多周边安装空间，锁紧后整体外轮廓无尖锐棱角，避免操作过程中剐蹭设备或作业人员；轴向长度紧凑，在密集排布的杆件系统中也能找到合适的安装位置，锁紧螺杆的行程预留了足够的调节余量，可适配杆件直径在小范围公差内的波动，不会因为杆件尺寸的轻微偏差出现锁不紧或无法装配的问题。实际使用过程中，这类夹持结构除了挂载扶手附件，也可拓展用于固定小型传感器、管线卡扣、临时作业挂钩等配件，只要负载在结构设计的承重范围内，都能通过该夹座实现杆件上的快速固定，不需要对原有杆件结构做任何改造，在航天地面保障设备、特种作业装备、实验室杆件框架系统中都有很高的适配价值。结构建模过程中重点还原了夹座内弧面的贴合精度、旋钮滚花的细节特征、锁紧螺杆的螺纹配合间隙，确保模型装配后可实现真实的锁紧动作模拟，能直接用于结构验证、装配干涉检查以及后续的衍生结构改型设计参考。
