复古雕花装饰球形旋钮结构设计

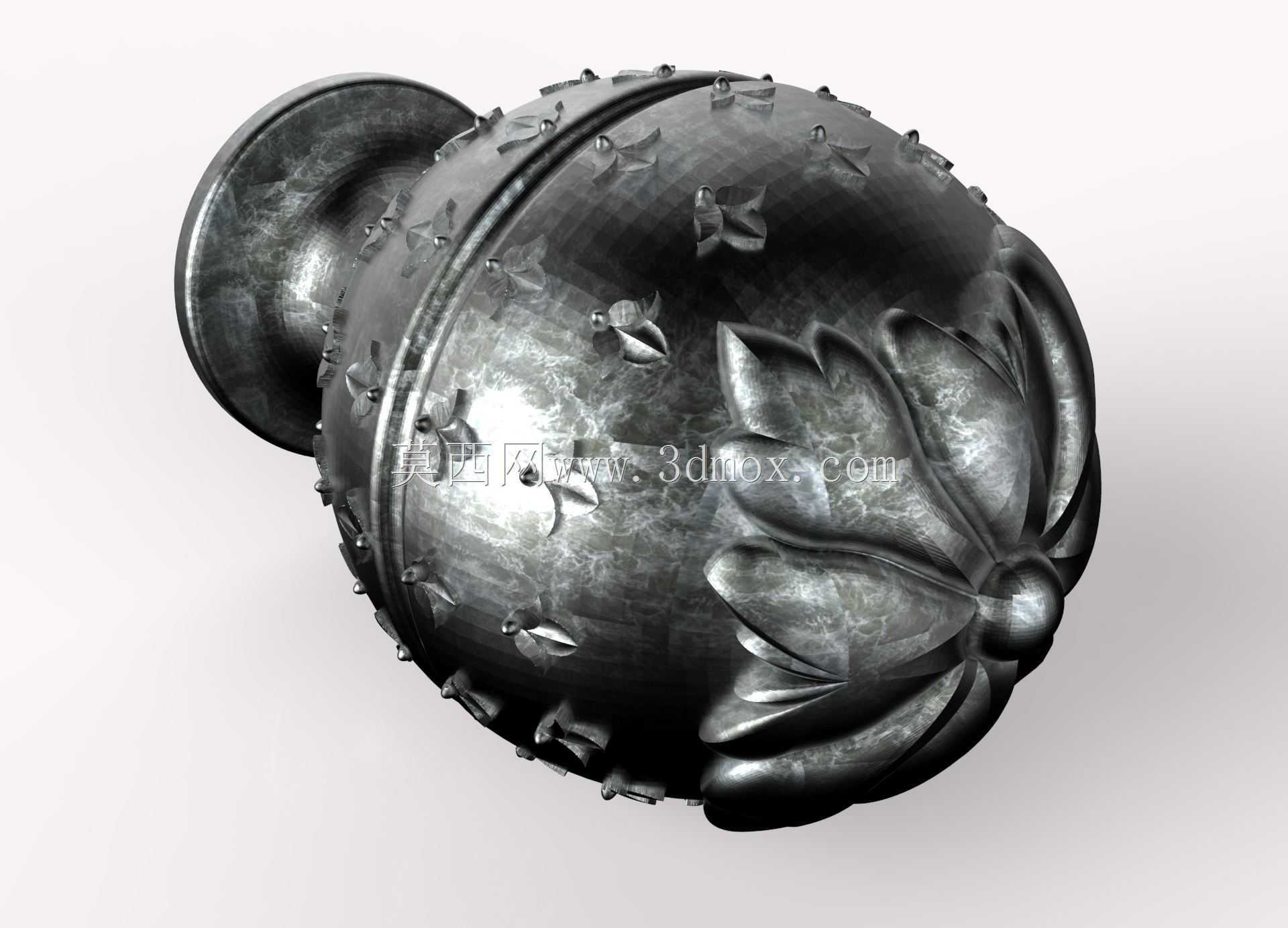

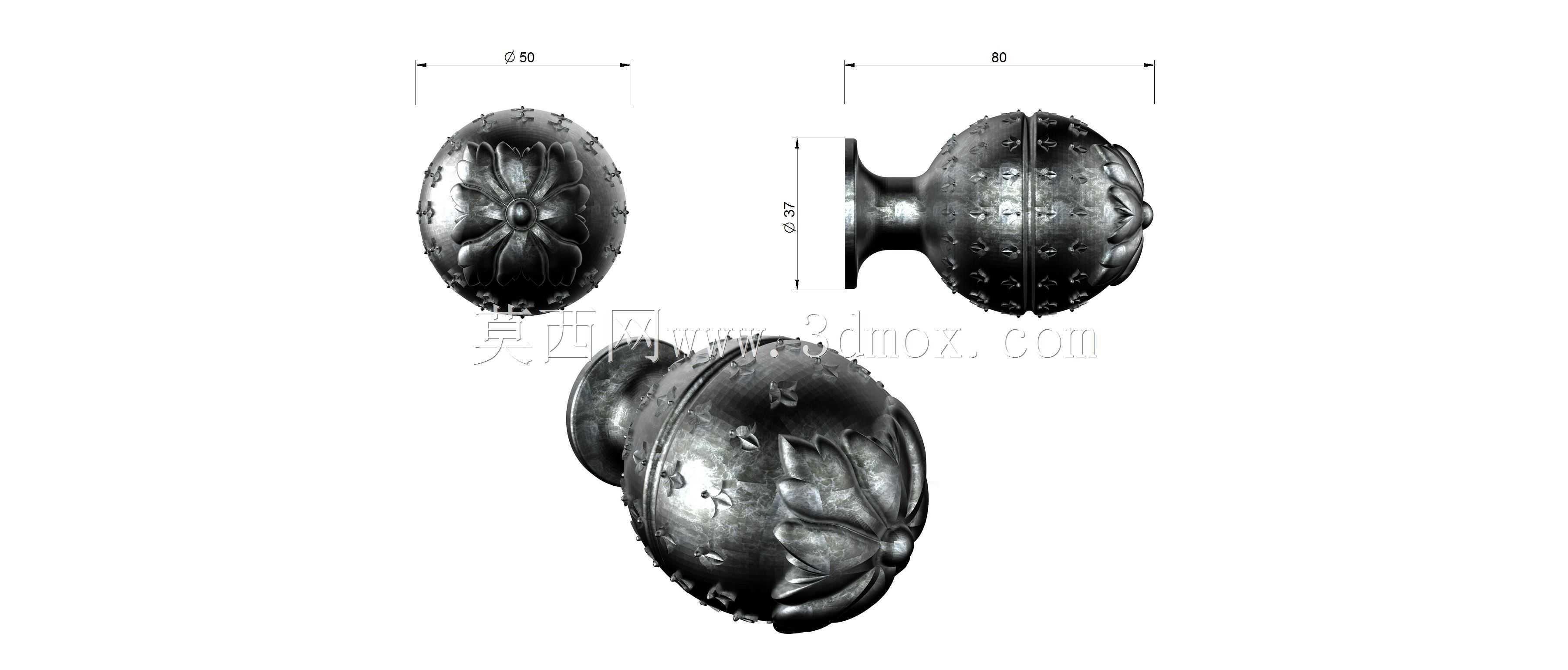

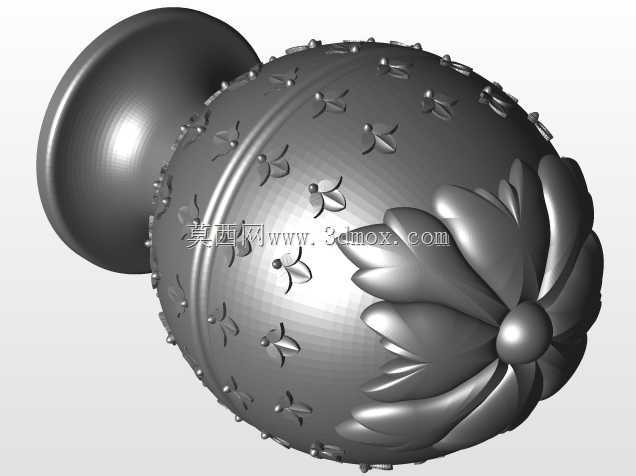

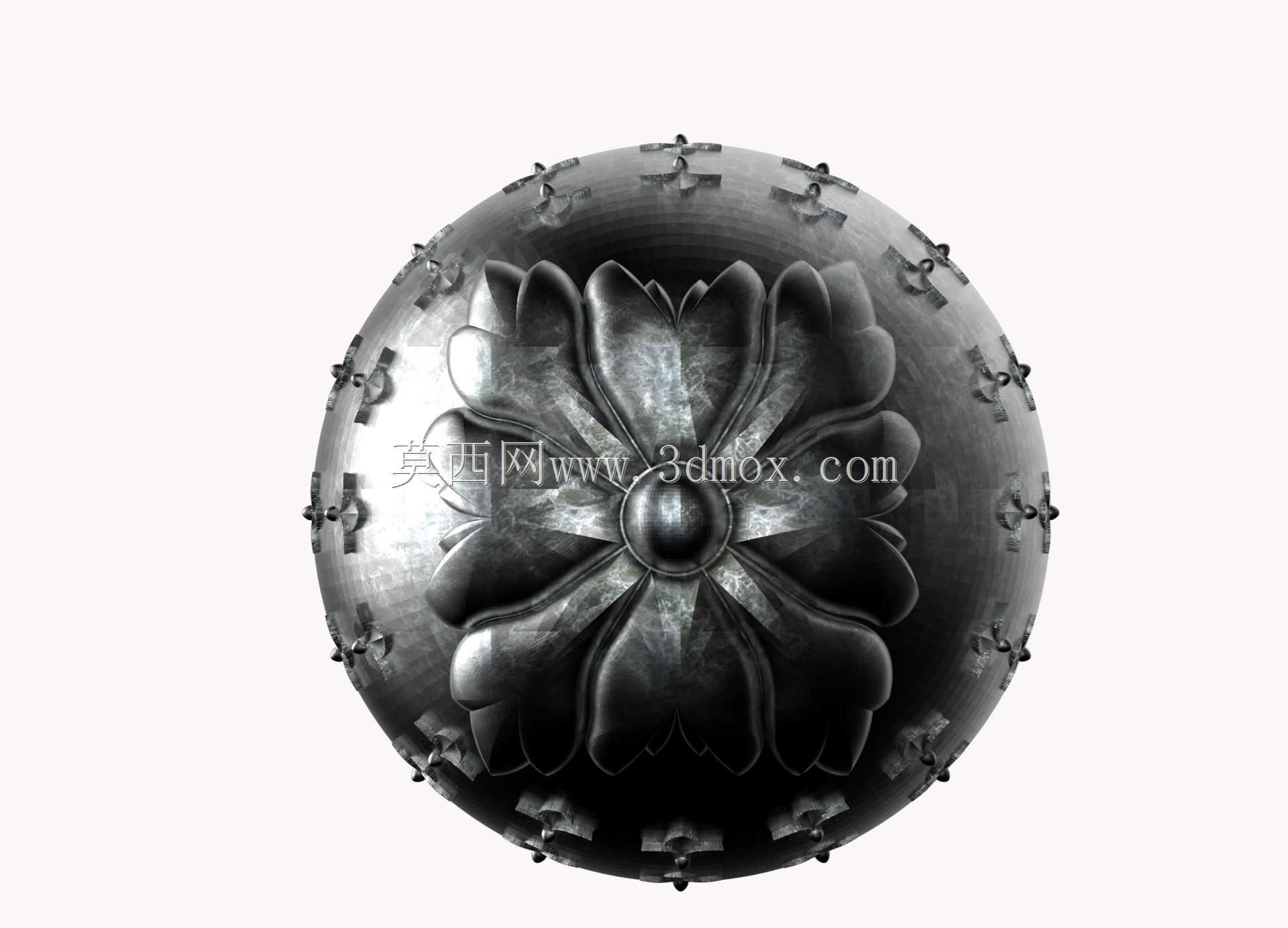

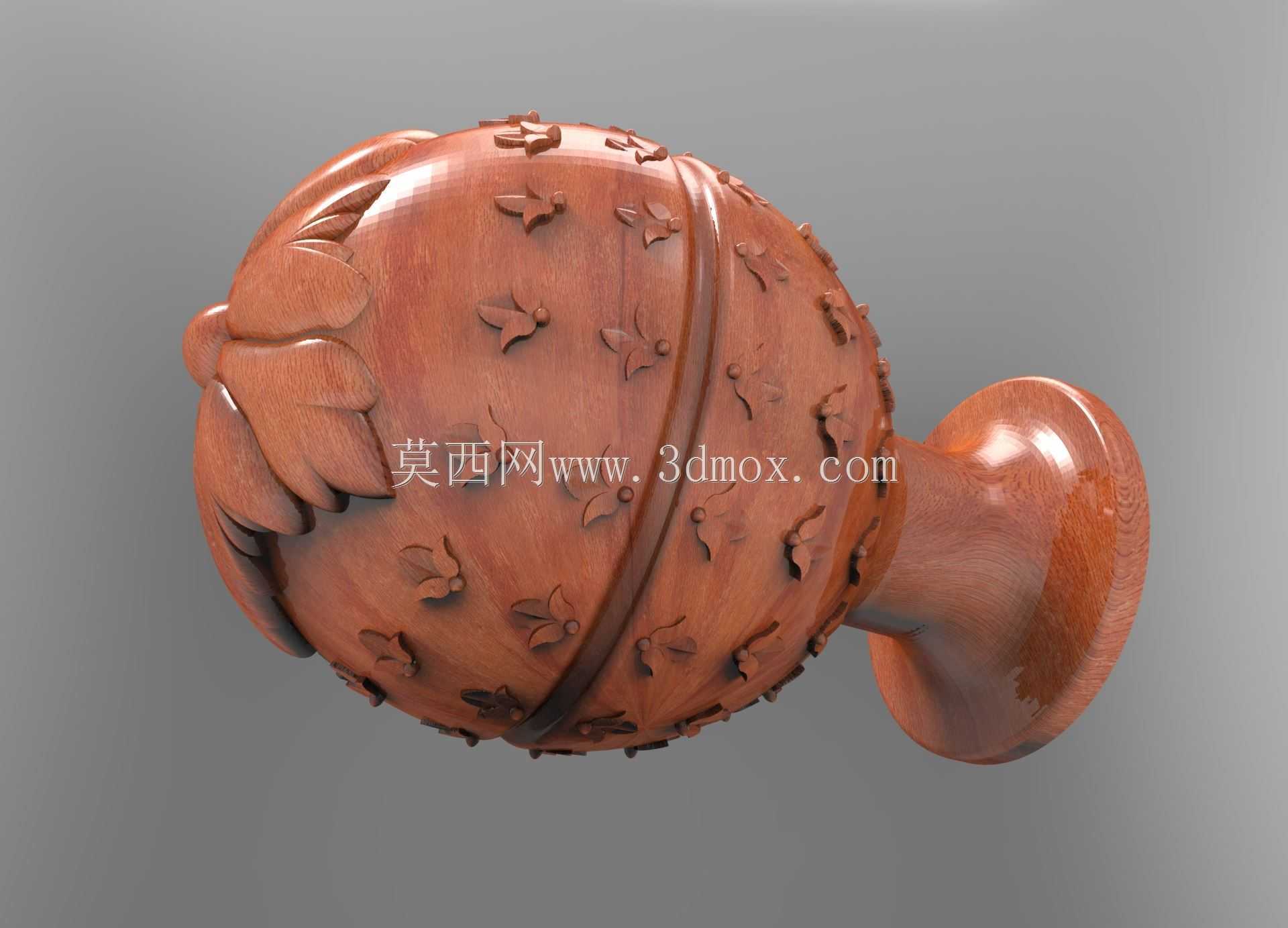

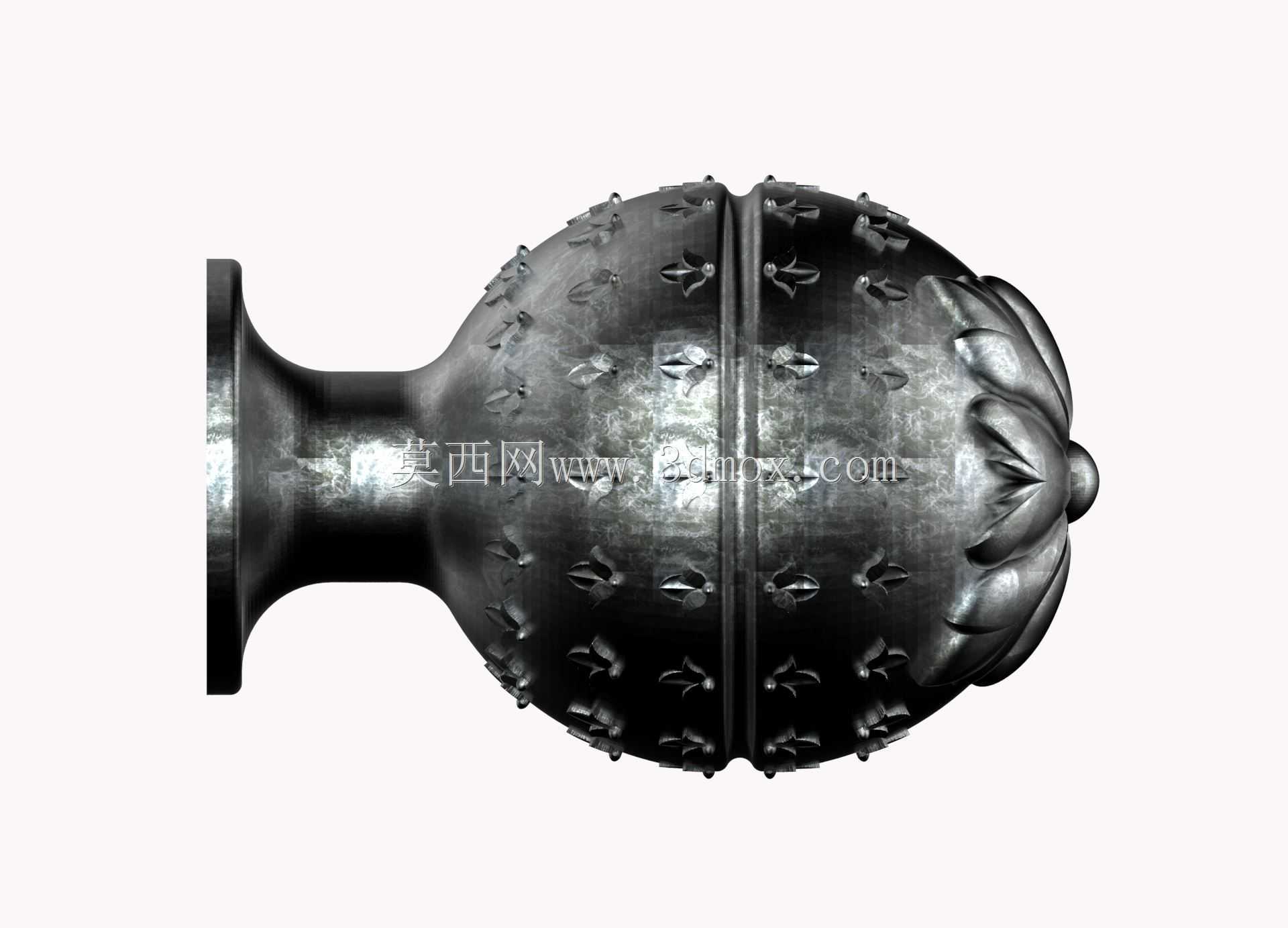

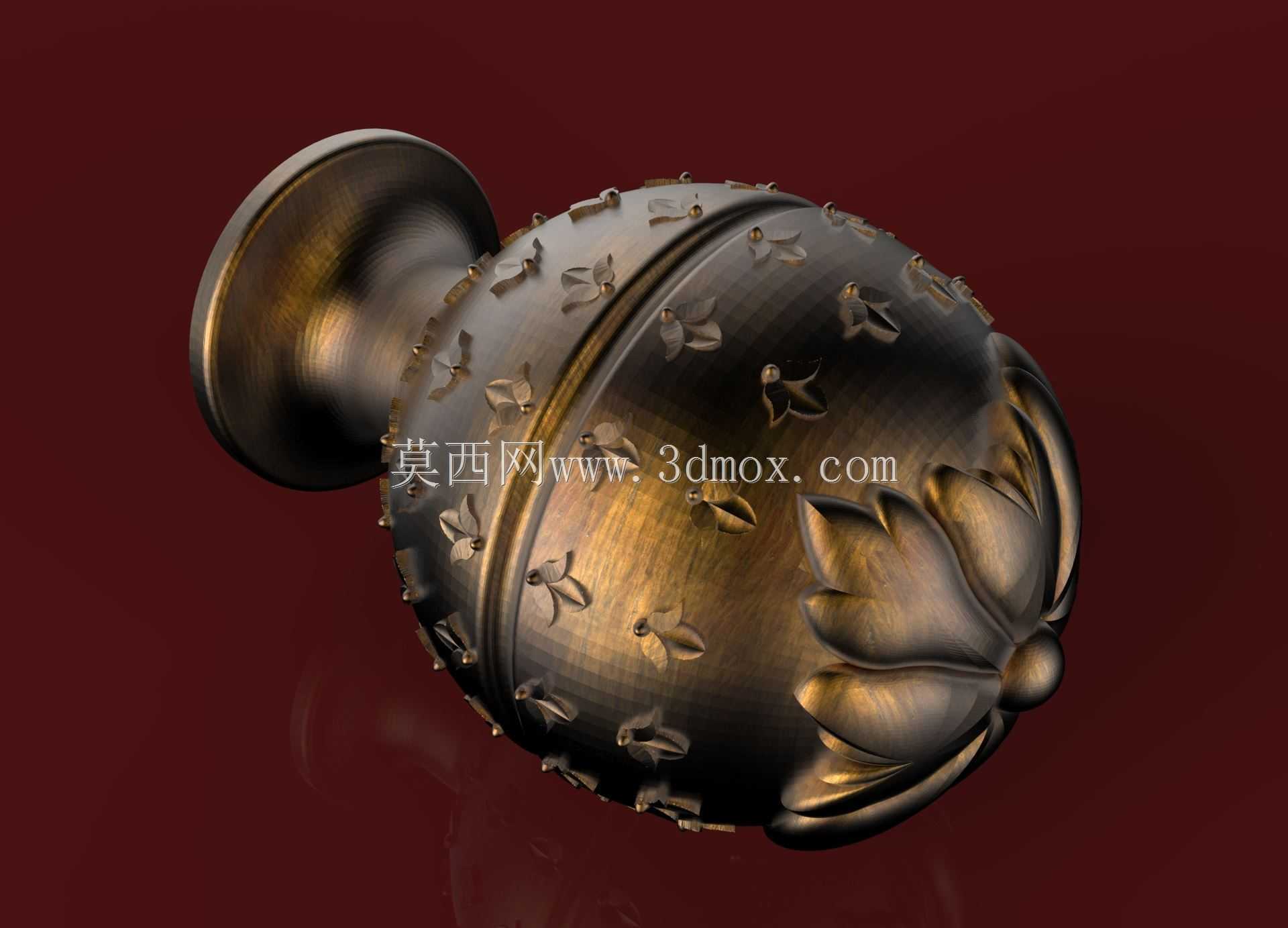

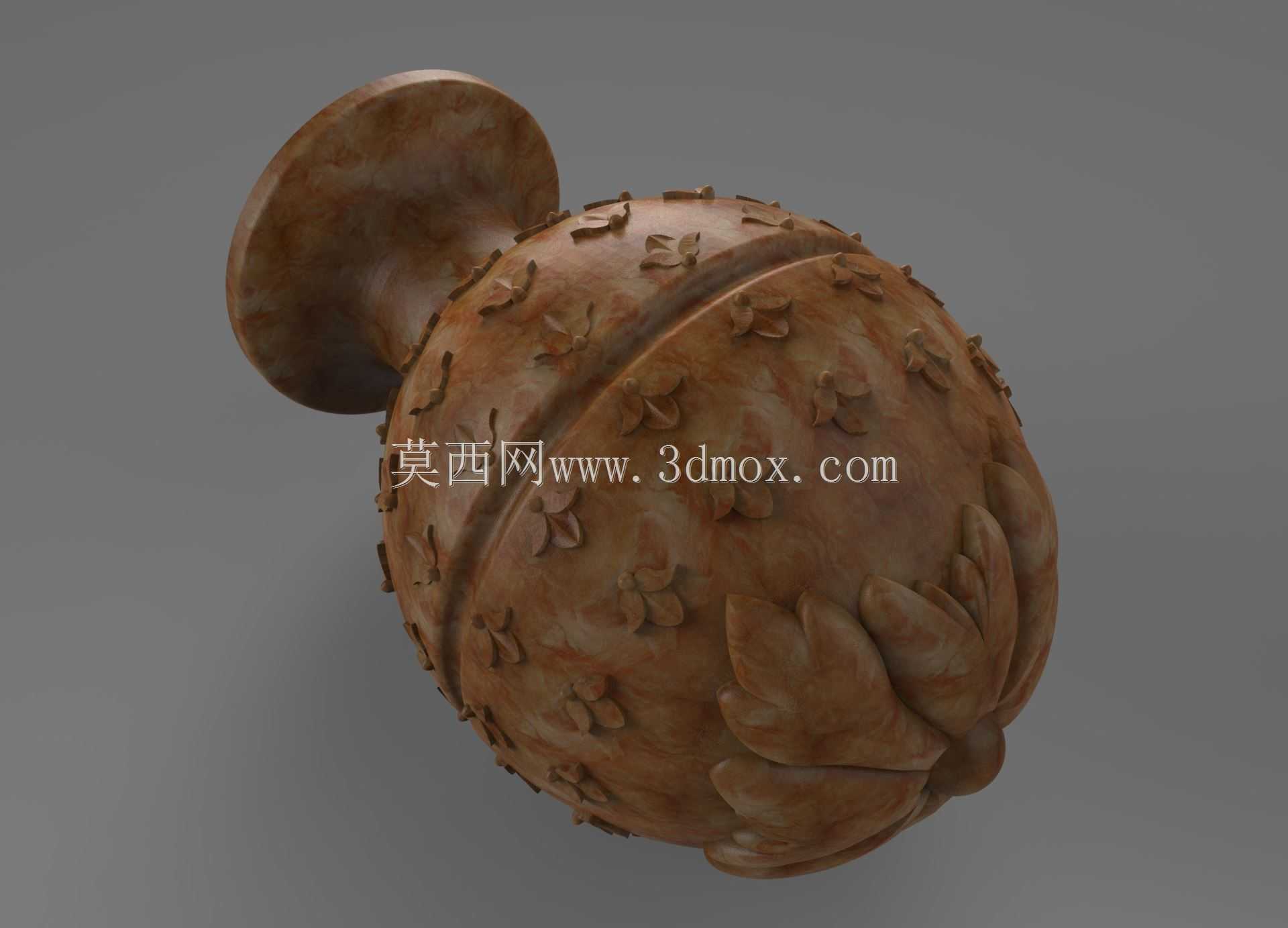

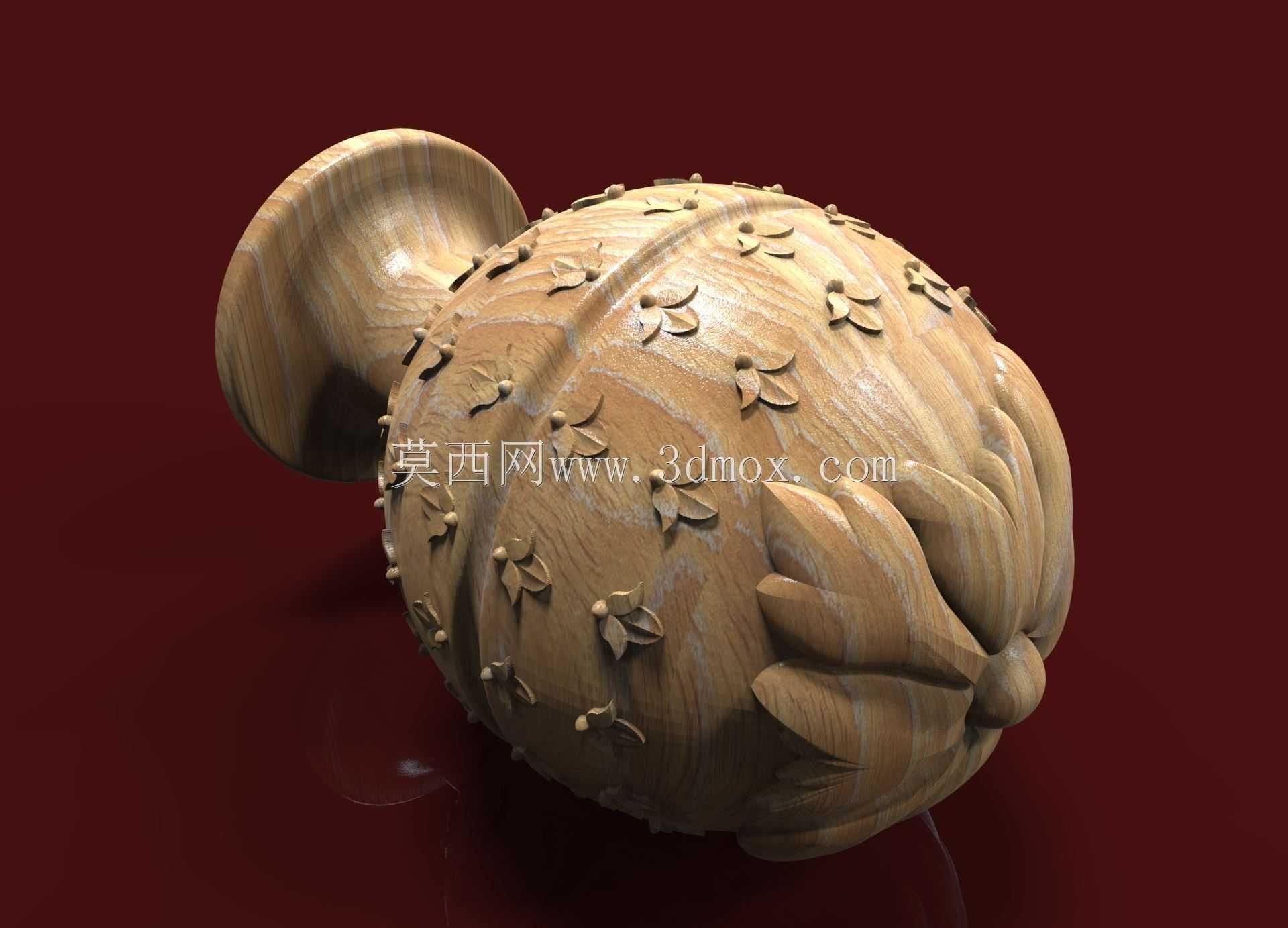

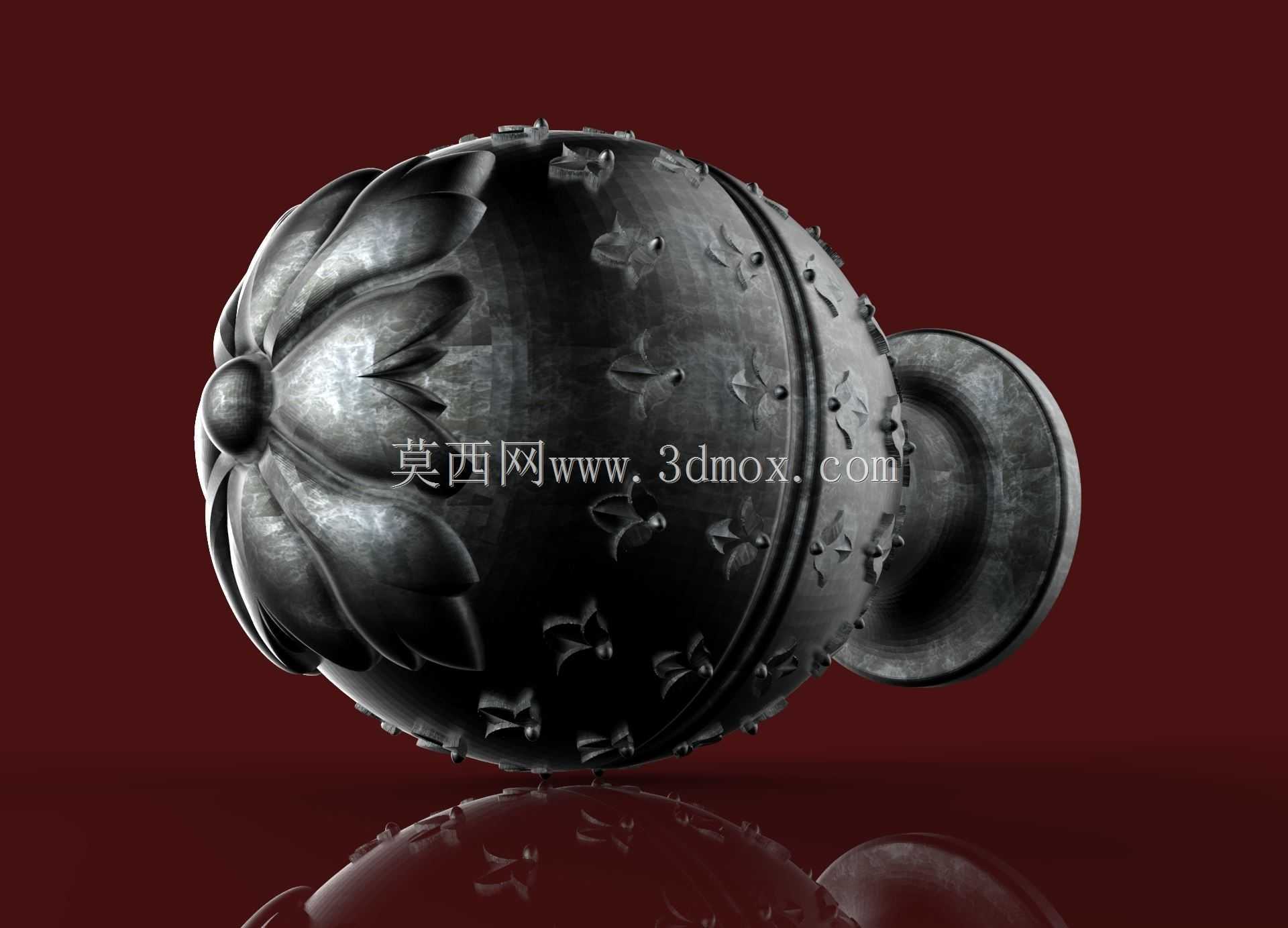

这类带复古雕花的球形旋钮，常应用在古典风格家具、仿古箱柜、装饰性门窗以及定制化工业设备的操作端，作为手动调节、启闭或者装饰性握持构件使用，区别于普通光面旋钮，其表面的浮雕花纹既承担装饰作用，也能在手部握持转动时增加接触摩擦力，避免湿手或者戴薄手套操作时出现打滑的问题。从结构设计层面看，该构件采用球形握持主体搭配后置圆盘安装座的分体衔接结构，球形主体的直径控制在常规成人手掌单手握持的舒适区间，表面的浮雕花纹采用等深冲压或者铸造成型工艺实现，花纹凸起高度控制在1.5mm以内，既保证触感辨识度，又不会因为凸起过高造成清洁死角或者勾挂织物的问题。后置的圆盘安装座与球形主体采用同轴定位结构，安装座背面预留标准螺纹连接孔位，可适配市面通用的M4、M6规格连接螺杆，安装时仅需在被安装面板上开出对应直径的过孔，从面板背面旋紧固定螺母即可完成装配，安装座的圆盘直径比球形主体最大直径小30%左右，既保证安装后的贴合稳定性，又不会因为底座过大破坏整体装饰的视觉协调性。设计过程中需要重点考量球形主体与安装座的衔接强度，两者衔接位置做了圆弧过渡处理，避免应力集中导致的断裂问题，表面做旧的金属质感处理，是通过表面喷砂、氧化做旧工艺实现，材质可选用锌合金压铸或者黄铜精铸，对应不同的承重与使用场景：锌合金材质适合家具柜门、抽屉这类低载荷启闭场景，黄铜材质则可应用在户外仿古门窗、需要频繁转动的设备调节端，耐磨损与抗腐蚀性能更优。实际选型应用时，需要注意该旋钮的转动行程无档位限制，属于360度自由旋转结构，不适合带档位定位的调节场景，仅适用于无档位要求的握持启闭、手动旋紧类场景，安装面板的厚度适配范围在10mm到25mm之间，过薄的面板安装时需要额外加装垫片增加受力面积，避免长期转动造成面板开孔处开裂。球形主体表面的花纹排布采用对称式布局，沿球体中分线均匀分布鸢尾花形浮雕与点状装饰纹，既保证各个角度握持时都能接触到防滑纹理，也让外观的装饰性更协调，不会出现单侧花纹偏重的视觉偏差。
