U型辊筒输送换向作业线结构设计

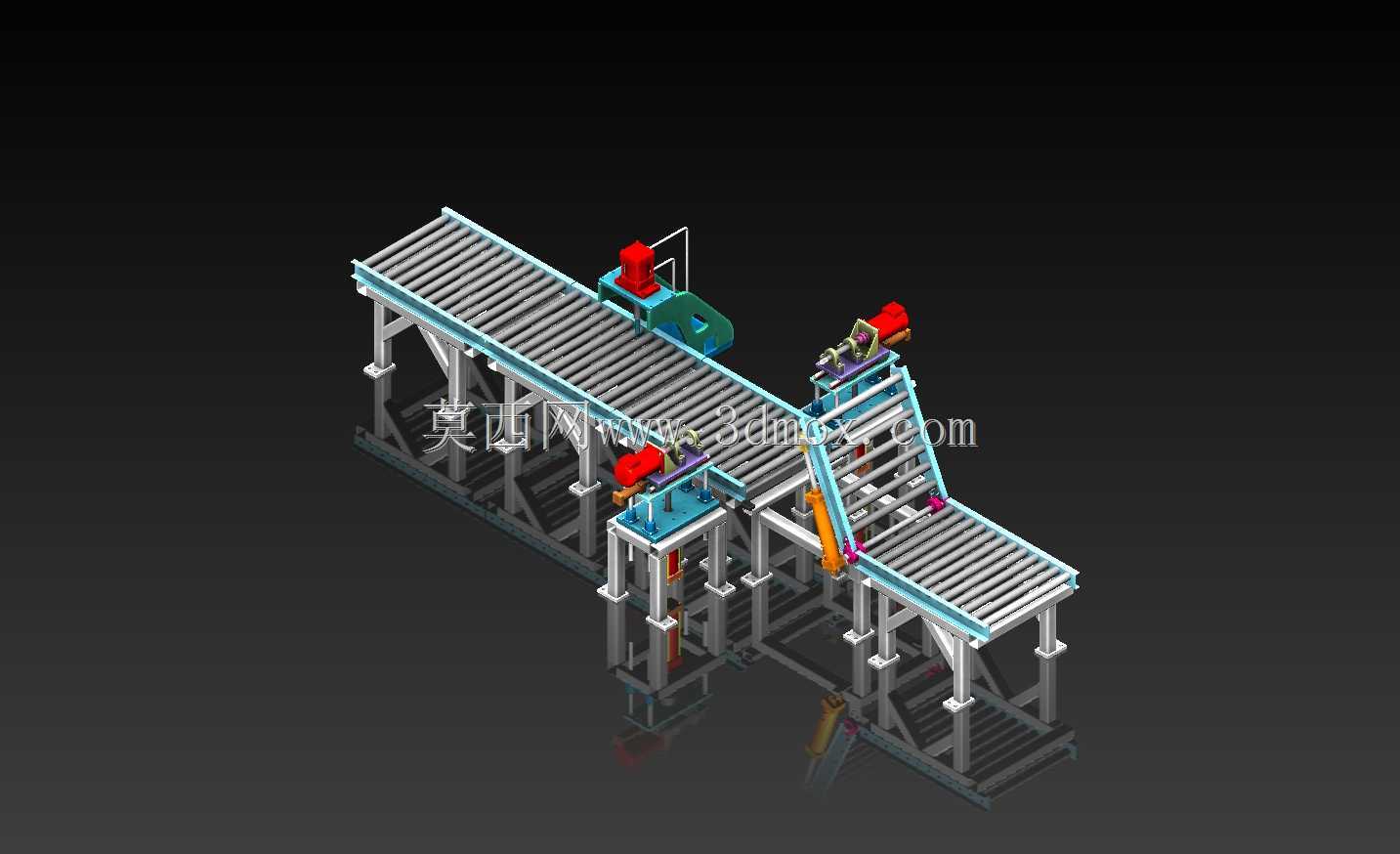

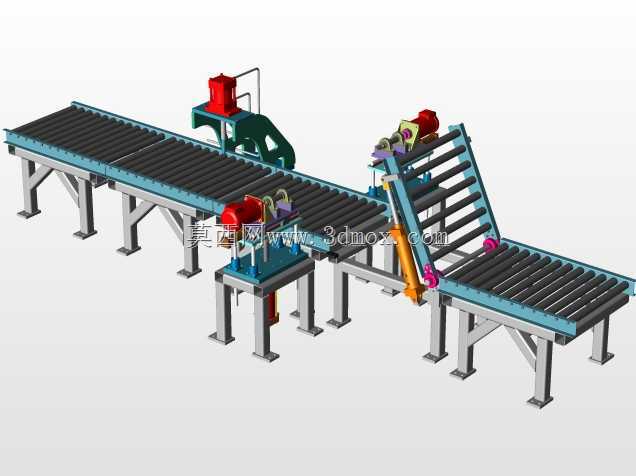

这套U型布局的辊筒输送组件，主要面向车间内部成件包装物、工装托盘载具的平面转运与流向切换场景，常见于装配工段的工序衔接、仓储分拣区的货物流向调整、加工单元间的工件周转环节，能在有限的车间占地内完成输送路径的90度转向，避免直线长距离输送带来的空间浪费。整体结构采用三段式辊筒机架拼接组成U型通路，两段平行的直线辊筒段通过中间的转向顶升机构完成衔接，直线段机架采用型钢焊接框架作为承载主体，辊筒采用等间距排布的无动力或动力辊筒，单段直线段的有效输送宽度适配常规工业托盘与周转箱尺寸，机架支脚配备可调高度的脚杯结构，可根据现场地面平整度调整整体水平度，支脚安装孔位预留了膨胀螺栓固定点位，满足现场安装时的固定需求，整体安装边界可根据车间实际通道宽度调整段长，适配不同的场地布局。中间转向单元集成了顶升平移机构，当载有工件的托盘运行至转向位时，顶升机构将托盘抬离辊筒面，通过横向布置的皮带或链条输送结构将工件平移至垂直方向的辊筒段，完成流向切换，整套机构的动力端采用常规工业减速电机驱动，传动链路的链轮、带轮位置都预留了张紧调节空间，方便后期维护时调整传动松紧。设计过程中优先考虑了输送过程的稳定性，辊筒的排布间距经过核算，保证常规尺寸托盘在输送过程中至少有三根辊筒同时承载，避免托盘卡滞或倾斜，转向机构的顶升行程经过匹配，抬升高度刚好脱离辊筒面即可，减少不必要的动力损耗，机架的侧向预留了传感器安装位，可直接加装光电开关实现工件到位检测，适配自动化产线的联控需求。整体结构的型材选型、连接方式都采用行业通用的标准件，加工与装配难度低，现场安装时只需按照定位标记拼接三段机架，调整支脚水平后接电即可调试，不需要额外的定制加工件，能快速完成产线搭建。
